Семейство FASIS от Wieland Electric — наборные клеммы с пружинной фиксацией провода. Использование компактного пружинного зажима и техники верхнего соединения упрощает монтаж в шкафах с высокой плотностью размещения элементов и существенно экономит место в электротехническом шкафу.
Специальные сплавы обеспечивают малое переходное сопротивление контакта. Токопроводящая шина изготавливается из луженой меди. Этот материал обладает оптимальной электропроводностью, химической и коррозионной устойчивостью. Поверхность шины дополнительно защищается специальным покрытием, одновременно обеспечивающим газонепроницаемость контакта.
Проводники закрепляются высококачественным пружинным зажимом, обеспечивающим предельную простоту соединения. Пружина зажима изготавливается из сплава хрома, никеля и нержавеющей стали — материала с очень низкой временной и температурной усталостью. Это позволяет получить достаточно высокое усилие зажима, которое сохраняется на протяжении всего периода эксплуатации, что предохраняет от случайного выпадения проводника даже при работе в экстремальных условиях, например при значительных механических вибрациях.
Усилие изменяется пропорционально в зависимости от сечения применяемого проводника. Под действием высокого удельного поверхностного давления в точке контакта зажима проводник вдавливается в мягкий поверхностный слой, что дополнительно обеспечивает коррозионную защиту.
В клемме, рассчитанной на работу с проводниками с сечением 0,13–26 мм², можно зажимать проводники, сечение которых различается на два порядка, не опасаясь повреждения тонких и недожима (и, как следствие, выскальзывания) толстых проводников.
Пружинные клеммы нового семейства Fasis WKFN имеют в своем составе двухпроводные, трехпроводные, четырехпроводные, двухэтажные, трехэтажные клеммы. Пружинные клеммы нового поколения имеют как минимум две точки подключения соединительных мостиков, что позволяет решать и корректировать схемотехнические задачи любой сложности. Как и большинство клемм производства Wieland, клеммы серии WKFN имеют дополнительно нейтральные и заземляющие исполнения, а в некоторых случаях и гибридные. Заземляющие клеммы WKFN….SL/35 имеют такие же габариты, как проходные и нейтральные клеммы. Металлическая защелка-крепление заземляющих клемм обладает крайне низкоомным электрическим контактом с монтажной шиной и отличными механическими свойствами, позволяющими легко и надежно устанавливать клемму на монтажную шину.
Часто для решения схемотехнических задач необходима клемма, к которой нужно подключить более двух проводов без применения соединительных мостиков и дополнительных клемм. Клеммы на три (WKFN 2,5 D 1/2/… /35) и на четыре провода (WKFN 2,5 D 2/2/… /35) предназначены для разветвления и обеспечивают более компактное и экономичное решение взамен стандартных проходных клемм. Соединительные мостики позволяют объединить между собой любое количество клемм для решения различных разветвительных схем. Для подвода большого тока к блоку сравнительно слаботочных клемм служит переходная клемма WKF 16/35 PV/WKF, имеющая низкопрофильную форму, что позволяет сделать отвод тока обычными соединительными мостиками.
Двухэтажные WKFN 2,5 Е…/ 35 и трехэтажные WKFN 2,5 Е3…/ 35 клеммы серии WKFN позволяют существенно сэкономить место и решить различные схемотехнические задачи на разных этажах клемм. Помимо соединительных мостиков для выравнивания потенциалов эти клеммы имеют в своем арсенале однополюсные соединительные мостики IVB WKF-V. Эти мостики вставляются в вертикально в клемму, соединяя между собой цепи этажей, что позволяет решить задачи по созданию схемотехнических разветвителей.
Новая серия малогабаритных пружинных клемм WKF 1,5 предназначена для обслуживания проводов с рабочим сечением от 0,08 до 1,5 мм и имеет улучшенную конструкцию пружинного зажима, что позволило сделать их достаточно компактными при сохранении всех качественных характеристик, присущих пружинным клеммам семейства Fasis. Имеется возможность для подключения двух соединительных мостиков, что позволяет соединить между собой любое количество клемм. В серии WKF 1,5 имеются проходные, этажные, нейтральные и заземляющие клеммы.
Современные требования к уменьшению габаритов электротехнических шкафов в промышленности привели к созданию пружинных клемм Fasis mini серии WKMF 2,5/ 15 для подключения различных устройств малой мощности.
Имеются проходные, нейтральные и заземляющие клеммы. Заземляющая клемма WKMF 2,5 SL/ 15 имеет такие же габариты, как и проходная клемма, и отличается только зеленым цветом и наличием токопроводящего фиксатора для присоединения к монтажной шине шириной 15 мм. В отличие от других производителей клемм, клеммы серии WKMF имеют широкую гамму соединительных мостиков для объединения потенциалов соседних клемм (от 2 до 10 полюсов).

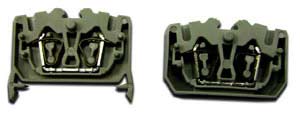

В семействе Fasis mini помимо клемм, устанавливающихся на монтажную шину, имеются пружинные клеммы WKF 2,5 M/F; WKF 2,5 MD/F; WKF 2,5 M 15 и WKF 2,5 MD 15 для установки на монтажные панели. Эти клеммы собираются в единый блок при помощи боковых защелок, что обеспечивает плотное прилегание друг к другу соседних клемм. Клеммы WKF 2,5 M — это клеммы, которые ставятся в середину собираемого клеммного блока, у этих клемм на плоской нижней части корпуса отсутствует крепление. По краям блока клемм WKF 2,5 M с одной стороны ставится боковая клемма WKF 2,5 M/F, имеющая фланец, а с другой стороны блока — специальная боковая крышка с фланцем. Получившийся блок можно закрепить на панели двумя винтами.
С целью уменьшения числа клемм, облегчения и ускорения монтажа и повышения прочностных характеристик клеммного блока можно использовать сдвоенные клеммы WKF 2,5 MD и сдвоенные боковые клеммы c фланцем WKF 2,5 MD/F. Клеммы WKF 2,5/M/R и WKF 2,5/MD/R устанавливаются для монтажа на панели с помощью специального фиксатора, расположенного на нижней части клеммы, позволяющего установить и зафиксировать клемму в отверстиях на монтажной панели.
Клеммы серии WKF 2,5/M … имеют унифицированное боковое крепление и собираются в клеммный блок в любом сочетании. Также имеются mini клеммы WKF 2,5/M/35 и WKF 2,5/MD/35 (сдвоенные), которые имеют возможность собираться в клеммные блоки и устанавливаться на монтажную шину шириной 35 мм.

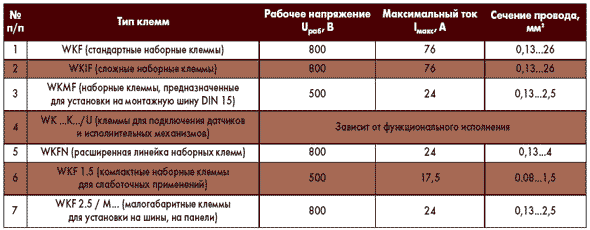

Семейство FASIS имеет в своем составе различные типы клемм, показанные в таблице. Каждая клемма имеет три исполнения: проходная, заземляющая и нейтральная, также имеются и гибридные исполнения.
Следует отметить новое направление — клеммы со встроенными электрическими схемами и электронными компонентами. В клеммы устанавливаются реле, опторазвязки, мониторы напряжения, контроллеры термопар и многое другое.
