Источники питания Mean Well на DIN-рейку для промышленной автоматики

Mean Well

Источники питания на DIN-рейку – отдельный класс устройств. Эти корпусированные источники питания отличаются способом крепления к несущей поверхности: их корпус имеет специальный замок-защелку для легкого монтажа на DIN-рейку. Такой способ крепления широко применяется в оборудовании для систем промышленной автоматики: в шкафах и стойках.

Источники питания Mean Well на DIN-рейку. Тайваньская компания Mean Well выпускает преобразователи серий DR, DRP, DRT широкого диапазона мощностей: от 30 до 960 Вт. Такое разнообразие позволяет разработчику выбрать оптимальный вариант обеспечения питания аппаратуры.

Преобразователи Mean Well выпускаются на разные варианты входного напряжения:

Вебинар «Необычное в обычном. Сравнительный анализ современных решений Recom» (27.01.2022)

  • 85-264 В переменного тока или 120-370 В постоянного тока (модели DR, DRP-240),
  • 180-264 В переменного тока или 250-370 В постоянного тока (модели DRP-480),
  • 90-132 В или 180-264 В переменного тока (переключатель у модели DRP-480S),
  • 340-550 В переменного тока, 3 фазы, 4 провода (модели DRT).

Источники питания Mean Well на DIN-рейку

Основные свойства источников питания на DIN-рейку:

  • Комплекс защит: от короткого замыкания, перегрузки, перенапряжения, перегрева
  • Ограничение пускового тока, мягкий старт
  • Механическая подстройка Uвых: ± 10% (DR-30, DR-45, DR-60); 12 В (12-14), 24 В (24-28), 48 В (48-53) у остальных моделей
  • Электрическая прочность изоляции: 3 кВ переменного тока
  • Диапазон рабочих температур: -10…+60 °C или -20…+50 °C (в зависимости от модели)
  • Сертифицировано: UL, CUL, TUV, CB, CE, модели DRT по EN61000-6-2 (промышленность)

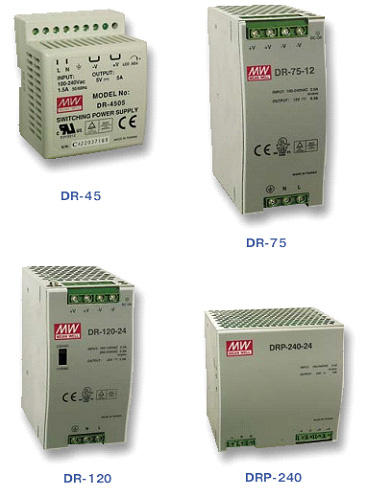

  • Параметры моделей приведены в таблице, внешний вид - на рисунке.

Параметры моделей источников питания Mean Well на DIN-рейку



Наименование P вых, Вт U вых, В I вых, А Размеры, мм Масса, кг
DR-30-05 30 5 3 78x93x56 0.27
DR-30-12 30 12 2 78x93x56 0.27
DR-30-15 30 15 2 78x93x56 0.27
DR-30-24 30 24 1.5 78x93x56 0.27
DR-4505 45 5 5 93х78х67 0.40
DR-4512 45 12 3.5 93х78х67 0.40
DR-4515 45 15 2.8 93х78х67 0.40
DR-4524 45 24 2 93х78х67 0.40
DR-60-05 60 5 6.5 78x93x56 0.30
DR-60-12 60 12 4.5 78x93x56 0.30
DR-60-15 60 15 4.0 78x93x56 0.30
DR-60-24 60 24 2.5 78x93x56 0.30
DR-75-12 75 12 6.3 55х125х100 0.55
DR-75-24 75 24 3.2 55х125х100 0.55
DR-75-48 75 48 1.6 55х125х100 0.55
DR-120-12 120 12 10 100x66x125 0.65
DR-120-24 120 24 5 100x66x125 0.65
DR-120-48 120 48 2.5 100x66x125 0.65
Модули с функцией коррекции мощности
DRP-240-24 240 24 10 126x100x126 1.10
DRP-240-48 240 48 5 126x100x126 1.10
DRP-480-24 480 24 20 227x126x100 2.10
DRP-480-48 480 48 10 227x126x100 2.10
DRP-480S-24 480 24 20 227x126x100 2.10
DRP-480S-48 480 48 10 227x126x100 2.10
Модули с трехфазным входом
DRT-240-24 240 24 10 126х126х100 1.1
DRT-240-48 480 48 5 126х126х100 1.1
DRT-480-24 480 24 20   227х126х100 2.2
DRT-480-48 480 48 10 227х126х100 2.2
DRT-960-24 960 24 40 275х126х100 3.3
DRT-960-48 960 48 20 275х126х100 3.3



Модели DRP мощностью 240 или 480 Вт имеют встроенный корректор коэффициента мощности (ККМ). Применение ККМ в составе источника питания уменьшает потери энергии, снижает уровень гармоник в сети и увеличивает КПД.

Модели с трехфазным входом

Модели серий DRT мощностью 240, 480 или 960 Вт имеют трехфазный вход 340-550 В (4 провода). С целью увеличения выходной мощности модели DRT-960 можно включать в параллель, однако есть ограничение по числу включаемых модулей – не более двух. Таким образом можно получить мощность около 1900 Вт. Следует учитывать, что при параллельном включении преобразователей результирующая выходная мощность всегда чуть меньше суммы мощностей включенных блоков из-за разброса параметров и потерь при перераспределении выходных токов.

Новые модели 2005 г.

Весной 2005 г. компания Mean Well анонсировала новые серии DR-30 и DR-60 источников питания для монтажа на DIN-рейку. Преобразователи серий DR-30 и DR-60 выпускаются в пластмассовом корпусе, имеют класс защиты II. Это обеспечивает пользователю более безопасную работу, поскольку наличие пластмассового корпуса исключает возникновение опасных токов утечки. Модули имеют меньшее время включения и более широкий температурный диапазон от -20 до 50 °C. Преобразователи имеют высокий коэффициент полезного действия до 86%, охлаждаются в процессе работы путем естественной конвекции. Имеются модели с выходным напряжением 5, 12, 15 или 24 В. С учетом новых моделей линейка источников питания для монтажа на DIN-рейку компании Mean Well выглядит следующим образом: 30, 45, 60, 75, 120, 240, 480, 960 Вт. Она позволяет выбрать нужное изделие в зависимости от требуемой нагрузки и перспектив развития системы.

По всем вопросам обращаться в ДКО «Электронщик»
Факс: (095) 741-65-71
E-mail: office@domko.ru
Сайт: www.electronshik.ru
