Сравнительный обзор регуляторов мощности Мастер Кит

Мастер Кит BM245 NM1041 BM246 NF246 NF247 MK067M MP246 MP248 MK071M BM4511 NM4511 MP301M MP4511

Регулятор мощности постоянного или переменного тока – одно из самых востребованных электронных устройств в быту. Наверное, каждый из нас сталкивался с необходимостью регулировать яркость освещения, обороты электродвигателя или температуру нагревателя.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Современная элементная база и основанные на ней схемотехнические решения позволяют разрабатывать небольшие, недорогие, надежные и эффективные устройства для управления мощностью электрического тока. Для бытового применения наиболее распространенными являются переменное напряжение 220 В и постоянное напряжение от 6 до 24 В. Напряжение от 6 до 24 В также используется в бортовой сети автомобилей, мотоциклов и иных транспортных средств.

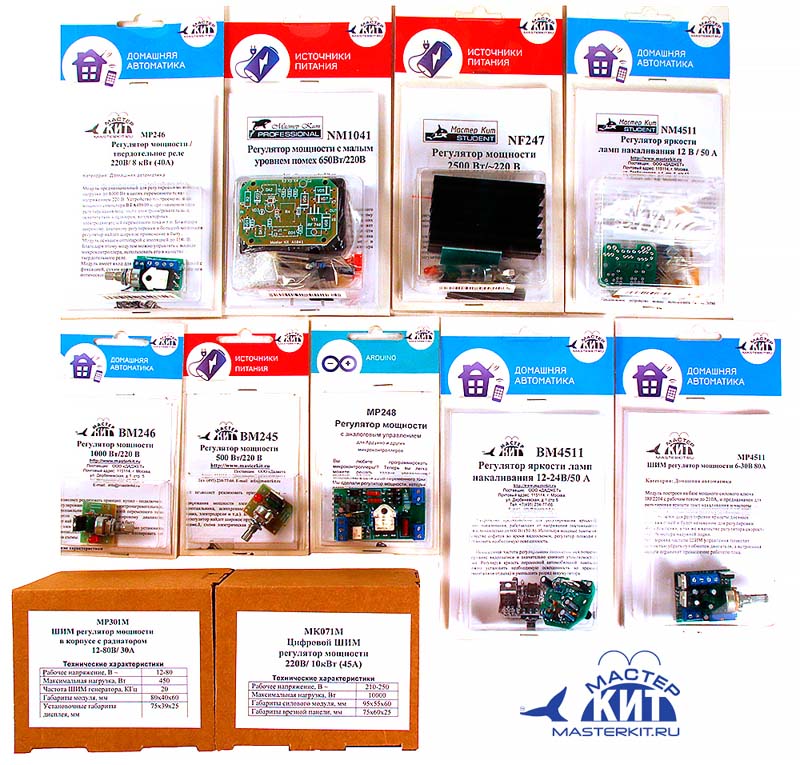

Учитывая это, Компания Мастер Кит традиционно предлагает широкий ассортимент электронных регуляторов мощности, рассчитанный на решение различных задач.

Сравнительный обзор регуляторов мощности Мастер Кит

Для неискушенного пользователя часто бывает затруднительно выбрать регулятор, наиболее подходящий для решения конкретной задачи, да и поиски нужного устройства на обширном сайте Мастер Кит могут отнять много времени. Облегчить поиск и выбор регуляторов мощности вам поможет этот обзор и сводная таблица, расположенная в его конце. Содержащиеся в таблице регуляторы скомпонованы по типу регулируемого напряжения, а также по увеличению максимальной регулируемой мощности.

Следует отметить, что некоторые регуляторы поставляются без радиатора, поэтому внимательно читайте рекомендации, приводимые в описании каждого устройства на сайте, и выбирайте радиатор в соответствии с ними. Для лучшей теплопередачи от активного регулирующего элемента к радиатору используйте теплопроводящую пасту, например КПТ-8.

Если вы испытываете затруднения при выборе регулятора мощности, обратитесь в нашу техническую поддержку или задайте вопрос на форуме. Изучите вопросы и ответы в соответствующей теме форума и на страничке товара – с большой вероятностью это поможет вам сделать правильный выбор.

Рассматриваемые регуляторы можно разделить на две категории – для управления мощностью переменного тока и постоянного тока.

1. Регуляторы мощности переменного тока

Все наши регуляторы для переменного тока рассчитаны на напряжение бытовой электросети 220В. Будьте предельно внимательны и осторожны при работе с электроприборами, подключаемыми к напряжению 220 В, соблюдайте правила техники безопасности!

Обратите внимание на то, что с помощью предлагаемых регуляторов невозможно управлять яркостью осветительных приборов, имеющих собственную пуско-регулирующую аппаратуру (ПРА), например люминисцентными и светодиодными светильниками, рассчитанными на напряжение 220 В.

Кратко рассмотрим некоторые особенности предлагаемых приборов.

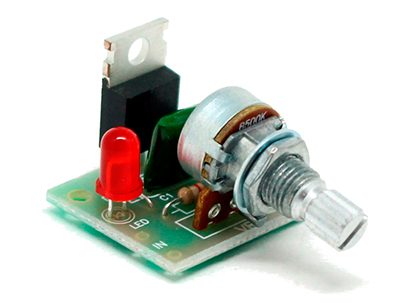

Регуляторы BM245 и BM246 отличаются только максимальной регулируемой мощностью. Их миниатюрные размеры и наличие переменного резистора с креплением под гайку позволяют достаточно просто встроить их практически в любой конструктив. Встроенный светодиод поможет определить, задействован ли регулятор.

Сравнительный обзор регуляторов мощности Мастер Кит

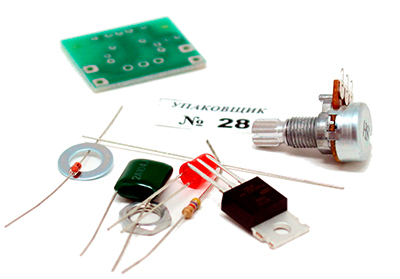

Набор для сборки NF246 идентичен по функционалу регулятору BM246, но для того, чтобы он заработал, необходимо воспользоваться паяльником. Такой набор часто используется для обучения пайке в профильных учебных заведениях, поскольку позволяет не только освоить основы пайки электронных устройств, но и быстро получить действующий прибор, демонстрирующий полезную функцию.

Сравнительный обзор регуляторов мощности Мастер Кит

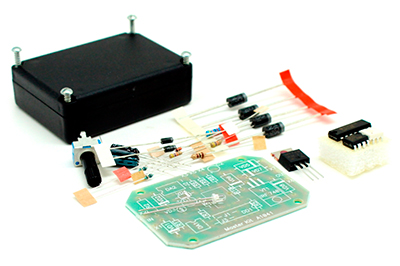

Следует обратить отдельное внимание на набор для сборки NM1041. Это регулятор мощности, разработанный специально для управления асинхронным (бесщеточным) электродвигателем. Устройство обладает малым уровнем помех по сети 220 В и максимальной мощностью 650 Вт. Принцип работы регулятора и примеры его использования описаны в статье блога Мастер Кит.

Сравнительный обзор регуляторов мощности Мастер Кит

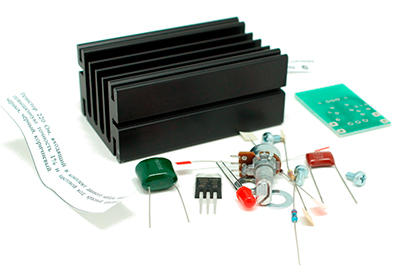

В набор для сборки NF247 входит радиатор, что позволяет без каких-либо дополнительных затрат управлять мощностью до 2500 Вт. Устройство также имеет светодиод, показывающий, что регулятор задействован.

Сравнительный обзор регуляторов мощности Мастер Кит

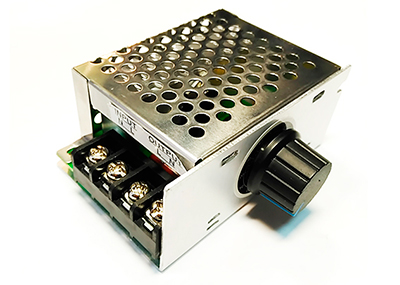

Регулятор мощности до 4000 Вт MK067M является готовым устройством и оснащен радиатором, а также металлическим корпусом. За счет конструктивных особенностей он может быть достаточно просто закреплен на щите или панели. В качестве регулирующего элемента в нем используется мощный симистор BTA41600, работающий при высоких температурах. Об особенностях данного прибора вы можете прочесть в этом обзоре. В обзоре приведены фотографии разобранного регулятора и примеры его применения с измерениями параметров.

Сравнительный обзор регуляторов мощности Мастер Кит

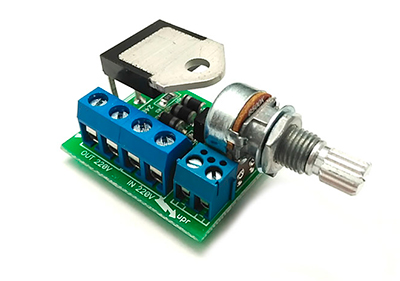

На таком же симисторе BTA41600 построен регулятор MP246. В отличие от предыдущего прибора, радиатор не входит в комплект поставки, что позволяет более гибко подойти к выбору устройства охлаждения. Регулятор также имеет вход для внешнего управления кнопкой с фиксацией, сухим контактом электромеханического или оптического реле, что расширяет функционал устройства.

Сравнительный обзор регуляторов мощности Мастер Кит

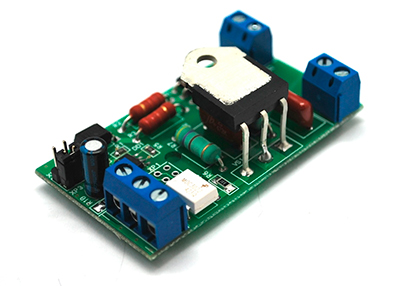

Применив регулятор MP248, можно управлять мощностью с помощью микроконтроллера. Подойдет любое устройство, формирующее управляющий сигнал TTL-уровня с широтно-импульсной модуляцией (ШИМ), например популярная платформа Ардуино. С помощью несложных программ, создаваемых с использованием этой платформы, можно сконструировать реле времени, реле с суточным циклом, управлять электроприборами по беспроводным интерфейсам Bluetooth и Wi-Fi, интегрировать свое устройство с какой-либо реализацией «умного дома» и т.п.

Сравнительный обзор регуляторов мощности Мастер Кит

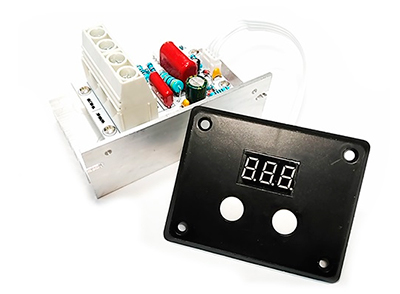

Самый мощный регулятор этой категории – это, конечно же, MK071M. Максимальная мощность устройств, управляемым им, может достигать 10 кВт. Отдельный обзор MK071M можно найти здесь. Регулятор снабжен выносным блоком управления, который можно закрепить на щите или панели. Установка мощности производится двумя кнопками, а сама мощность отображается с помощью трехразрядного семисегментного светодиодного индикатора в процентах от 0 до 100.

Сравнительный обзор регуляторов мощности Мастер Кит

2. Регуляторы мощности постоянного тока

Представленные в таблице четыре регулятора мощности постоянного тока работают при различных напряжениях, перекрывая диапазон от 6 до 80 вольт и максимальных токов от 30 до 80 А.

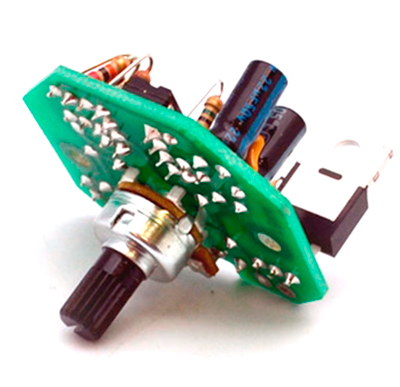

Регуляторы яркости ламп накаливания BM4511 и NM4511 отличаются друг от друга только тем, что первый из них является готовым устройством, а второй – набором для самостоятельной сборки. Второй набор предоставляет отличную возможность попрактиковаться в пайке электронных устройств. Особенностями приборов являются:

  • регулируемая повышенная частота ШИМ, что позволяет полностью избавиться от гула обмоток регулируемого электродвигателя, а также от мерцания в процессе видеозаписи;

  • встроенная защита ограничит превышение рабочего тока.

Сравнительный обзор регуляторов мощности Мастер Кит

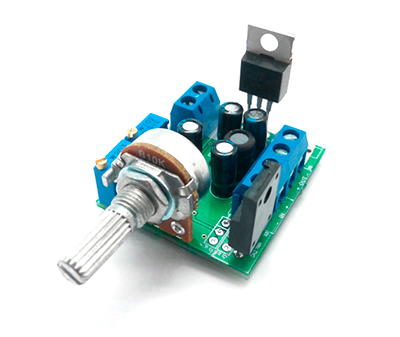

Регулятор MP4511 является усовершенствованной моделью предыдущих устройств. Имея аналогичные особенности, регулятор позволяет регулировать мощность постоянного тока в пределах напряжения от 6 до 35 В при максимальном токе 80 А.

Сравнительный обзор регуляторов мощности Мастер Кит

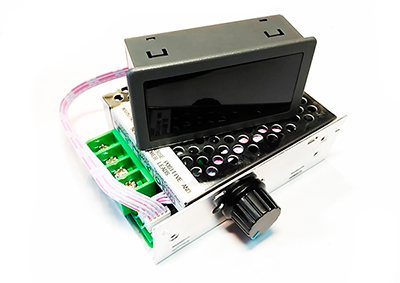

Еще более широкими возможностями, в том числе функциональными, обладает ШИМ-регулятор MP301M. Помимо широкого диапазона напряжений от 12 до 80 В и максимального тока 30 А, устройство имеет корпус со встроенный радиатором, а также собранный в отдельном корпусе трехразрядный семисегментный светодиодный дисплей, на котором отображается регулируемая мощность в процентах от 0 до 100. Регулирующими элементами являются четыре мощных 100-амперных полевых транзистора STP100N8F6.

Ознакомьтесь с отдельным обзором этого прибора.

Сравнительный обзор регуляторов мощности Мастер Кит

Надеемся, что наш обзор окажется полезен всем, кто планирует использовать электронные регуляторы мощности в своих задумках и проектах.

Ассортимент продукции, предлагаемой компанией Мастер Кит, постоянно пополняется и обновляется, поэтому рекомендуем подписаться на новостную рассылку компании и первыми получать информацию о наших новинках, акциях и конкурсах, новостях из мира «Сделай Сам» (DIY), полезные советы и рекомендации, видеоинструкции к предлагаемым устройствам, обновления программного обеспечения и прошивок, а также интересные и полезные статьи.

Вы можете получить купон на скидку 5% на все наши товары, оформив подписку на сайте.

Сводная таблица регуляторов мощности Мастер Кит

Артикул Название Тип
напряжения
Величина
напряжения,
В
Максимальный
ток,
А
Максимальная
мощность,
Вт
Особенности Примеры применения
BM245 Регулятор мощности Переменное 220 2.2 500 Миниатюрные размеры,
простота, надежность
Электронагревательные, осветительные
приборы; электропаяльники; коллекторные
электродвигатели переменного тока.
NM1041 Регулятор мощности
(набор для сборки)
Переменное 220 3 650 Малый уровень помех;
пластиковый корпус,
повышенная надежность;
обучение пайке
Электронагревательные и отопительные
приборы; электропаяльник; водонагреватель
теплицы, аквариума; асинхронные двигатели
переменного тока
BM246 Регулятор мощности Переменное 220 4.5 1000 Миниатюрные размеры,
простота, надежность
Электронагревательные, осветительные
приборы; электропаяльники; коллекторные
электродвигатели переменного тока.
NF246 Регулятор мощности
(набор для сборки)
Переменное 220 4.5 1000 Миниатюрные размеры,
простота, надежность;
обучение пайке
Электронагревательные, осветительные
приборы; электропаяльник; коллекторные
электродвигатели переменного тока.
NF247 Регулятор мощности
(набор для сборки)
Переменное 220 11 2500 Радиатор прилагается;
простота, надежность;
обучение пайке
Электронагревательные, осветительные
приборы; электропаяльник; коллекторные
электродвигатели переменного тока.
MK067M Регулятор мощности Переменное 220 18 4000 Регулирующий элемент –
симистор BTA41600;
металлический корпус
Электронагревательные, осветительные
приборы; коллекторные электродвигатели
переменного тока.
MP246 Регулятор мощности Переменное 220 40 8000 Регулирующий элемент –
симистор BTA41600;
миниатюрные размеры;
вход внешнего управления
Электронагревательные, осветительные
приборы; коллекторные электродвигатели
переменного тока.
MP248 Регулятор мощности
с аналоговым управлением
Переменное 220 40 8000 Детектор перехода через
ноль, возможность управления
от микроконтроллера с ШИМ
(например Ардуино)
Электронагревательные, осветительные
приборы; коллекторные и асинхронные
электродвигатели переменного тока.
MK071M Цифровой ШИМ
регулятор мощности
Переменное 220 45 10000 Регулирующий элемент –
симистор BTA100; встроенный
радиатор; передняя панель;
цифровой индикатор,
кнопочное управление
Электронагревательные, осветительные
приборы; коллекторные и асинхронные
электродвигатели переменного тока.

BM4511 Регулятор яркости
ламп накаливания
Постоянное 6-24 50 600 Компактные размеры, ШИМ,
высокий КПД
Осветительная фото- и кинотехника
(отсутствует мерцание); подогрев сидений,
двигателя автомобиля; регулировка оборотов
отопителя автомобиля, электродвигателя
моторной лодки.
NM4511 Регулятор яркости
ламп накаливания
(набор для сборки)
Постоянное 6-24 50 600 Компактные размеры, ШИМ,
высокий КПД; набор для
сборки (в собранном
виде имеет артикул
BM4511); обучение пайке
Осветительная фото- и кинотехника
(отсутствует мерцание); подогрев сидений,
двигателя автомобиля; регулировка оборотов
отопителя автомобиля, электродвигателя
моторной лодки.
MP301M ШИМ регулятор
мощности
Постоянное 12-80 30 2400 ШИМ 20 кГц; встраиваемый
в панель дисплей;
встроенный радиатор
Электронагревательные, осветительные
приборы; коллекторные электродвигатели
постоянного тока.
MP4511 ШИМ регулятор
мощности
Постоянное 6-30 80 2400 Регулирующий элемент –
силовой ключ IRF2204;
миниатюрные размеры;
встроенная защита
Осветительная фото- и кинотехника
(отсутствует мерцание); подогрев сидений,
двигателя автомобиля; регулировка оборотов
отопителя автомобиля, контроллер ДХО,
электродвигателя моторной лодки.
