Сравнительный обзор терморегуляторов Мастер Кит

Мастер Кит BM4022 BM945F MP8030hot MP8030R MP8036 MP8036multi MP8037R NM0302 NM8036

Терморегуляторы и термореле – это устройства, без которых невозможно поддержание заданных температурных условий: комфортной температуры в доме, необходимого тепла в парнике или аквариуме, нужных параметров нагрева или охлаждения при хранении продуктов и т.п.

Каждое такое устройство представляет собой датчик температуры, электронную схему управления и исполнительный элемент, к которому подключается нагреватель или охладитель.

Компания Мастер Кит традиционно предлагает широкий ассортимент электронных регуляторов температуры, рассчитанных, прежде всего, на тех, кто хочет самостоятельно построить ту или иную систему температурного контроля: от простейшего одноканального аналогового термореле, до микроконтроллерного программируемого блока, работающего в системах типа «умный дом».

В этом обзоре мы предлагаем познакомиться с типичными представителями DIY устройств, предназначенных для управления температурой.

Сравнительный обзор терморегуляторов Мастер Кит

Поскольку выбор нагревателя или охладителя в каждом конкретном случае будет индивидуален, каждый из рассматриваемых регуляторов имеет выход (выходы) для их подключения. Это могут быть релейные выходы с известными максимальными токами и мощностями, а также логические выходы, рассчитанные на подключение дополнительных мощных управляющих устройств. Обращайте внимание на рекомендуемые сопутствующие модули, перечень которых размещен в каждом описании товаров на сайте.

В качестве датчиков используются как аналоговые элементы типа терморезисторов, так и прецизионные датчики с цифровым выходом.

В большинстве регуляторов, кроме разве что самых простейших, для обработки данных о температуре и управления исполнительными устройствами используются микроконтроллеры, что повышает функциональные возможности приборов и точность регулирования температуры.

Для удобства сравнения основные технические характеристики рассматриваемых устройств сведены в таблицу, расположенную в конце обзора.

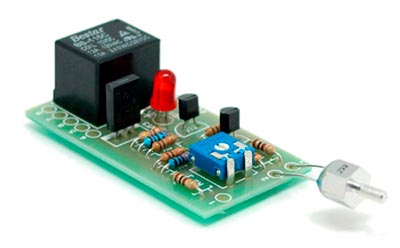

  1. Начнем наш обзор с самого простого термореле BM4022.

Сравнительный обзор терморегуляторов Мастер Кит

Триггер Шмитта, на основе которого выполнено это реле, помогает исключить ложные срабатывания. Встроенное реле рассчитано на управление нагрузкой с мощностью до 2 кВт, но в устройстве также предусмотрена возможность использовать так называемый «открытый коллектор» управляющего транзистора. Вместо потенциометра можно установить постоянные резисторы – для этого предусмотрены установочные места на печатной плате.

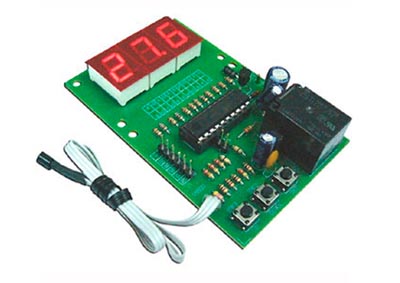

  1. Цифровое термореле BM945F предназначено как для измерения температуры, так и для управления ей с помощью дополнительных исполнительных устройств.

Сравнительный обзор терморегуляторов Мастер Кит

Провод, с помощью которого цифровой датчик температуры подключается к плате управления, можно без потери точности измерения температуры удлинить до 15-20 метров. Если использовать герметизированный датчик, то его можно расположить в жидкости или земле. Обратите снимание на то, что данное устройство не предназнаено для измерения отрицательных температур.

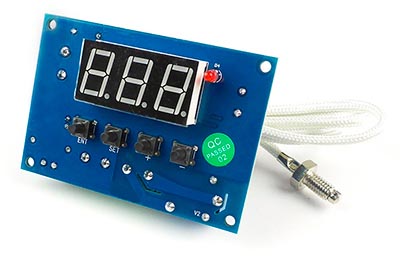

  1. Новинка от Мастер Кит – встраиваемое реле MP8030hot с диапазоном измеряемых температур от –99 до +1000 градусов!

Сравнительный обзор терморегуляторов Мастер Кит

Расширенные диапазон достигается за счет применения в качестве датчика температуры термопары типа К. Оригинальной особенностью реле является зависимость скорости обновления показаний индикатора от скорости изменения температуры на входе устройства.

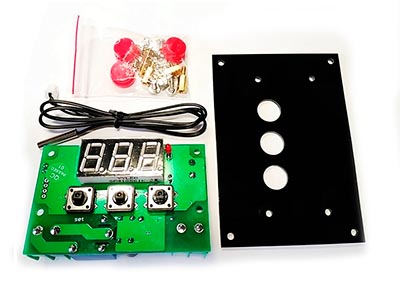

  1. Термореле MP8030R имеет лицевую панель, которую можно закрепить на щитке или в корпусе.

Сравнительный обзор терморегуляторов Мастер Кит

В качестве датчика температуры применен NTC терморезистор, имеющий сопротивление 10 кОм при температуре 25 °С с точностью 1%. При увеличении температуры сопротивление резистора падает. Тепловая постоянная времени такого терморезистора составляет около 15 с.

Режим работы и установки температуры сохраняются в энергонезависимой памяти и не пропадают при отключении питания.

Отдельный обзор термостата MP8030R размещен здесь.

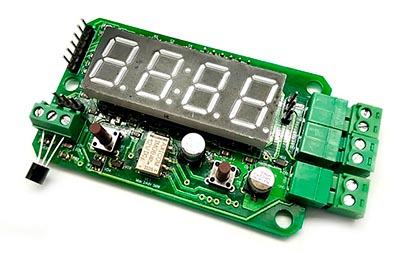

  1. Цифровой термометр/термостат MP8037R создан на одной платформе с другими устройствами на основе микроконтроллера – MP8037ADC и MP8037time, – соответственно, «Цифровым модулем защиты и управления» и «Многорежимным таймером». Наличие программируемого микроконтроллера и продуманного схемотехнического решения позволяет при помощи замены микропрограммы получать разные устройства при неизменной схеме.

Сравнительный обзор терморегуляторов Мастер Кит

С целью уменьшения размеров в устройстве установлено управляющее реле небольшой мощности. Применив модули расширения MP220op или MP246 можно управлять нагрузками мощностью до 4 кВт или до 8 кВт, соответственно. Рекомендуемы блок питания – PW1245.

Материал, в котором описывается методика самостоятельного программирования модулей, созданных на платформе модуля можно найти на нашем сайте по этому адресу.

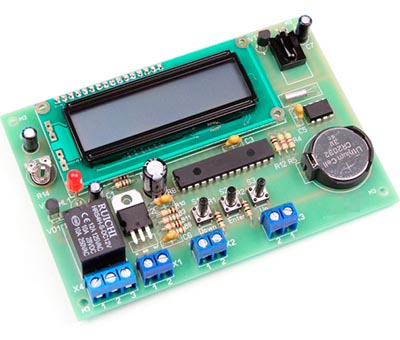

  1. Прекрасную возможность потренироваться в пайке и сборке электронных устройств может дать термостат NM0302. Помимо совершенствования этих навыков, вы получите функциональное устройство для управления или коммутации в системах стабилизации температур помещений, жидкостей, емкостей и т.п.

Сравнительный обзор терморегуляторов Мастер Кит

Особенностью данного модуля является наличие дистанционного управления с помощью пульта на инфра-красных лучах. Имеется два входа для подключения цифровых датчиков температуры типа 18B20, обеспечивающих точность измерения температуры ±0.5°С.

Следующие три устройства являются не только термостатами в узком смысле этого термина, а также представляют собой многофункциональные программируемые микроконтроллерные модули, которые могут с успехом использоваться в качестве главных устройств в системах «умного дома». Все они имеют функции измерения, обработки и управления температурой, поэтому мы не можем обойти их в нашем обзоре.

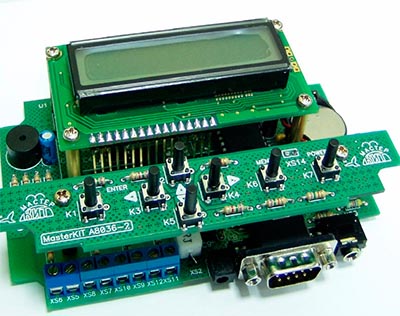

  1. Обучаемый модуль управления теплом и временем NM8036 также является набором для самостоятельной сборки средней сложности. Его вполне можно рекомендовать для учебных заведений, программа обучения которых связана с электроникой.

Сравнительный обзор терморегуляторов Мастер Кит

Устройство может выполнять функции термостата, таймера, аналого-цифрового преобразователя (АЦП), имеет часы реального времени. Таким образом, управлять температурой можно в привязке к времени дня, дню недели и даже времени года.

Модуль зарекомендовал себя отличным функционалом и надежностью, имеет обширную историю обсуждения на нашем форуме по схемам подключения и способам применения. Вы можете также ознакомиться с серией специализированных материалов по использованию устройства в различных проектах:

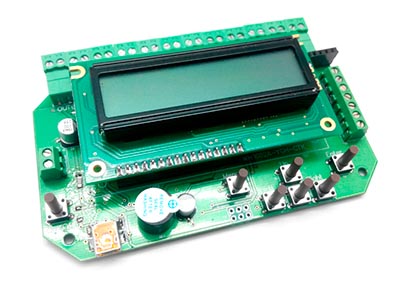

  1. 12-канальный таймер, термостат, АЦП и часы MP8036 является дальнейшим развитием предыдущего устройства и имеет по сравнению с ним некоторые отличия и преимущества.

Сравнительный обзор терморегуляторов Мастер Кит

Модуль более компактен, а все 12 каналов управления выведены на винтовые клеммы, удобно расположенные на одном краю печатной платы. Для подключения к компьютеру имеется разъем микро-USB. С помощью этого подключения также можно менять прошивку (микропрограмму) устройства. Функции и режимы работы подробно описаны на сайте и в инструкции.

Изучение дополнительных материалов даст вам возможность наиболее полно изучить возможности прибора и правильно использовать его в ваших проектах:

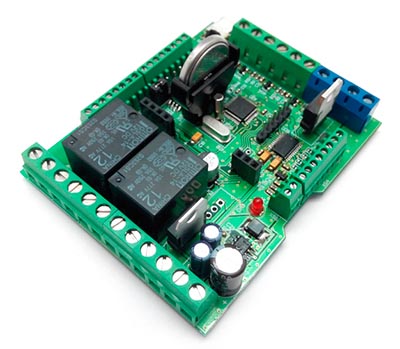

Логический модуль MP8036multi, конечно, имеет функцию термостата, но это всего лишь одна из множества возможностей, реализуемых этим «великим комбинатором» в семействе программируемых контроллеров для построения автоматических систем управления домом.

Сравнительный обзор терморегуляторов Мастер Кит

Главным преимуществом устройства является возможность программировать его реакцию на аналоговые и цифровые сигналы на входах и выходах, а также комбинировать логические условия, необходимые для решения поставленной задачи управления.

Программирование производится на компьютере с помощью интуитивно понятного набора инструкция на русском языке. Программа сохраняется и загружается в модуль через USB-порт в текстовом формате и может быть изменена в любой момент.

Модуль может обеспечить не только оптимальный температурный режим многих объектов, но и охрану дома, управление освещением, поливом и многое другое. Вы сами задаете алгоритм работы.

Для управления различными исполнительными устройствами можно использовать большое число разнообразных датчиков и силовых модулей, как сторонних производителей, так и модулей из каталога Мастер Кит. Для примера укажем следующие:

  • MP220V – датчик контроля сетевого напряжения с опторазвязкой;
  • MP594 – аналоговый датчик освещенности;
  • MP220R – силовое реле расширения;
  • MP246 – регулятор мощности 220 В, 8 кВт;
  • MP515 – силовое реле расширения;
  • MP146 – силовое реле 20 А.

Надеемся, что наш обзор поможет вам выбрать терморегулятор для решения собственных уникальных задач!

Сводная таблица терморегуляторов (термореле) Мастер Кит

Артикул Название Напряжение
питания,
В
Диапазон
температур,
°С
Количество каналов управления Максимальный
ток нагрузки,
А
Максимальная
мощность
нагрузки,
Вт
Датчики
температуры
Особенности
BM4022 Термореле Постоянное,
12 В
0…+150 1 10 2000 Терморезистор Миниатюрные размеры; потенциометр
для установки порога срабатывания;
возможность регулировки гистерезиса;
индикатор включения нагрузки.
BM945F Термореле
цифровое
Постоянное,
12 В
0…+99 1 10 2000 Цифровой,
тип 18B20
Микроконтроллер; кнопочное управление
режимами работы; трехразрядный семисегментный
индикатор; расстояние до датчика может быть 15-20 м.
MP8030hot Встраиваемое
термореле
Постоянное,
11…14 В
-99…+1000 1 10 2000 Термопара,
тип К
Микроконтроллер; кнопочное управление
режимами работы; трехразрядный семисегментный
индикатор; таймер, звуковая индикация; режим
калибровки, индикатор включение нагрузки.
MP8030R Встраиваемое
термореле с
лицевой
панелью
Постоянное,
12…14 В
-50…+110 1 10 2000 Терморезистор,
NTC3435,
герметичный
Лицевая панель, микроконтроллер; кнопочное
управление режимами работы; трехразрядный
семисегментный индикатор; таймер, звуковая
индикация; режим калибровки, индикатор включение
нагрузки.
MP8037R Цифровой
ермометр/
термостат
Постоянное,
12 В
-55…+125 1 20 (с модулем
расширения)
4000
(с модулем
расширения)
Цифровой,
тип 18B20
Микроконтроллер; кнопочное управление
режимами работы; четырехразрядный
семисегментный индикатор; настройка гистерезиса.
NM0302 Набор
для сборки
термостата с
дистанционным
управлением
Постоянное,
12 В
-55…+125 1 10 2000 Цифровой,
тип 18B20
Микроконтроллер; кнопочное управление
режимами работы; 2-х строчный 16-ти символьный
LCD-дисплей; дистанционное ИК управление,
пульт ДУ; индикатор включение нагрузки;
обучение пайке электронных устройств.
NM8036 Обучаемый
модуль
управления
теплом и
временем
Постоянное,
9…15 В
-55…+125 Многоканальный модуль,
до 32 датчиков температуры,
до 12 выходов
Опто-
изолированные
до 1 А; TTL
- Цифровой,
тип 18B20
Многофункциональное микроконтроллерное
устройство; 2-х строчный 16-ти символьный LCD-дисплей;
управление режимами работы через СОМ-порт компьютера.
MP8036 12-ти канальный
таймер,
термостат,
АЦП, часы
Постоянное,
9…14 В
-55…+120 Многоканальный модуль,
до 32 датчиков температуры,
до 12 выходов
Уровни TTL
(5 В, 10 мА)
- Цифровой,
тип 18B20
Многофункциональное микроконтроллерное
устройство; 2-х строчный 16-ти символьный LCD-дисплей;
управление режимами работы через USB-порт компьютера.
MP8036multi Логический
модуль
(таймер,
термостат,
часы,
АЦП, ШИМ)
Постоянное,
12 В
-55…+120 Многоканальный модуль,
до 7 датчиков температуры,
2 релейных выхода,
3 выхода TTL
Релейные
выходы – 10 А
Релейные
выходы –
2000 Вт
Цифровой,
тип 18B20
Программируемый микроконтроллерный логический
модуль; сценарии работы; команды конфигурации
на русском языке; комбинирование логических условий
на входах; выходы с ШИМ; последовательный порт;
USB-порт для подключение к компьютеру.
