Сравнительный обзор модулей Laurent

Мастер Кит » MP712, MP716, MP718, MP719

В ассортименте компании Мастер Кит есть несколько устройств с названием Laurent. Laurent – это французское мужское имя, и на русском языке оно звучит как «Лоран». Название объединяет серию модулей, предназначенных для создания автоматизированных систем управления и контроля через Интернет.

В зависимости от модификации, модули Laurent имеют разный функционал, интерфейсы связи, число каналов контроля и управления, а также некоторые другие отличия. Есть у модулей и общие свойства.

Посетители нашего сайта и форума нередко задают вопросы, чем же отличаются модули, и как выбрать из них наиболее подходящий для решения их конкретной задачи. В этом материале мы постараемся рассказать об общих и отличительных чертах модулей Laurent.

В обзоре рассмотрим четыре наиболее популярных прибора:

MP719 Laurent-T (многоканальный интернет-термометр);
MP712 Laurent-2 (интернет-реле);
MP718 Laurent-2G (интернет-реле с GSM);
MP716 Laurent-112 (интернет-реле на 12 каналов).

Сравнительный обзор модулей Laurent

Вначале об общих свойствах. Все рассматриваемые модули построены на основе микроконтроллера компании Microchip PIC18F67J60 семейства PIC18. Это 8- разрядный микроконтроллер с частотой тактирования до 40 МГц, объемом флеш-памяти 128 КБ, ОЗУ 3.84 КБ в корпусе TQFP-64.

Особенностью микросхемы является наличие встроенного 10Base-T Ethernet контроллера с интегрированными MAC (Media Access Control – управление доступом к среде) и PHY (Physical Layer Device – устройство физического уровня), что позволяет создать самодостаточный WEB-сервер, используя минимальные схемотехнические решения.

Микроконтроллер имеет также интерфейсы USART, I2C, SPI и традиционную для Microchip широкую периферию – аналого-цифровой преобразователь, компаратор, ШИМ, таймеры.

В качестве дополнительной флеш-памяти применена микросхема памяти с последовательным доступом фирмы Adesto Technologies 45DB041 на 4 Мб.

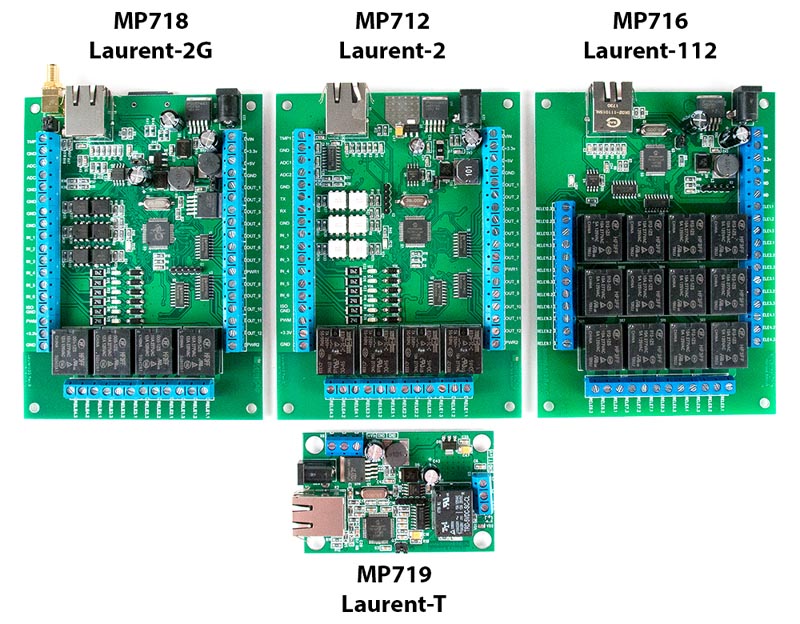

Как видно на фото, три из четырех устройств выполнены в одинаковом форм-факторе. Размеры печатной платы составляют 100×135 мм. Размер печатной платы Laurent-T – 80×50 мм.

Все устройства имеют стандартный разъем Ethernet для подключения к сети и разъем типа Jack 6 мм для подачи напряжения питания, которое может быть в пределах от 5.5 до 28 В. Питание также может подаваться на винтовые клеммы.

Для управления всеми функциями модулей используется встроенный графический WEB-интерфейс, войти в который можно воспользовавшись любым интернет-браузером.

Кроме того, модулями можно управлять, посылая прямые HTTP запросы в виде гипертекстовых ссылок вида http://192.168.0.101/cmd.cgi?cmd=REL,2,1. В частности, этот запрос включит реле №2 на модуле, подключенном по адресу 192.168.0.101 в локальной сети.

Каждое устройство имеет собственную развитую систему команд управления по интерфейсу TCP-IP. Команды, называемые KE-командами, начинаются с символов $KE, имеют текстовый формат и позволяют реализовать полный функционал каждого модуля. Заканчивается команда символами возврата каретки и перехода на новую строку: . Ответы модулей начинаются с символа # и также заканчиваются .

Модули интернет-реле, помимо самого встроенного WEB-интерфейса, имеют возможность изменения его дизайна и функционала с помощью прилагаемого программного инструмента – пакета SDK WEB-интерфейса. Обладая основами знаний HTML и JavaScript, вы сможете настроить вид и возможности интерфейса прибора под свои требования.

Поскольку модули Laurent обеспечивают доступ к своим интерфейсам по статическому IP-адресу и фиксированному порту в локальной сети, для реализации доступа из Интернета необходим проброс портов (port forwarding) через сетевое устройство (роутер), имеющее внешний статический IP-адрес, обеспечивающее подключение модуля к Интернету.

Способы и процедуры подключения модулей Laurent к компьютеру, перечень КЕ-команд и другие методические материалы размещены на страницах нашего сайта, посвященных каждому модулю.

Далее рассмотрим устройства по отдельности.

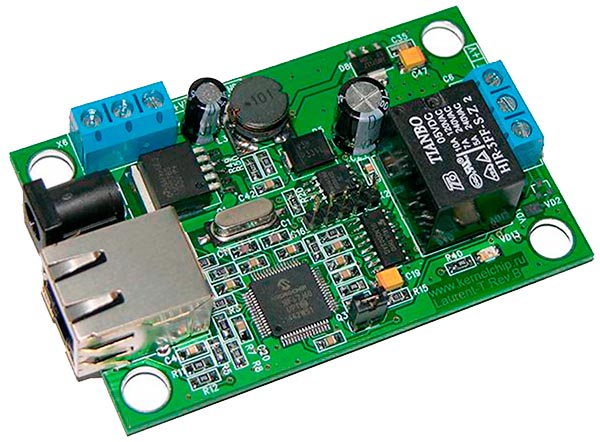

  1. MP719 (Laurent-T) является специализированным устройством, реализующим функцию многоканального интернет-термометра с WEB-интерфейсом. Модуль рассчитан на длительную и устойчивую работу по контролю за температурой в нескольких точках.

Сравнительный обзор модулей Laurent

Модуль допускает одновременное подключение до 20 цифровых датчиков температуры типа DS18B20 на одну трехпроводную шину. Он имеет встроенный фильтр, сглаживающий показания датчиков температуры в случае воздействия помех на длинной линии, к которой подключены датчики.

Спецификация протокола 1-Wire, по которому работают датчики 18B20, допускает длину кабеля до 100 метров, но реальная длина несколько меньше. На длинах более 2 метров рекомендуется использовать витую пару, в которой сигнальный провод перевит с земляным.

Модуль позволяет назначить каждому датчику текстовое имя по заводскому идентификационному номеру. Таким образом, с помощью WEB-интерфейса можно удобно и однозначно привязать название датчика к месту его установки.

В случае возникновения неполадок на линии подключения датчиков осуществляется автоматический сброс шины 1-Wire с помощью размыкания нормально замкнутых контактов встроенного реле.

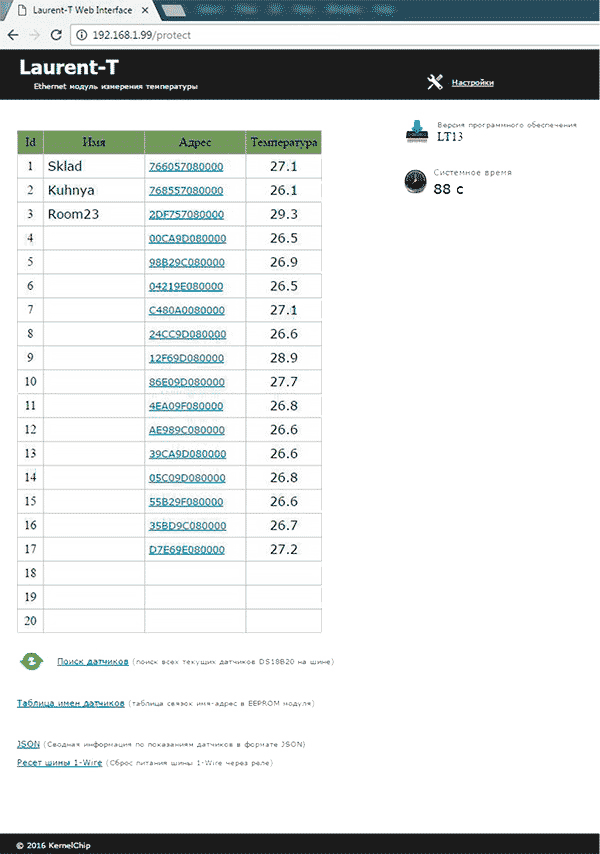

Ниже приведен пример отображения информации в WEB-интерфейсе.

Сравнительный обзор модулей Laurent

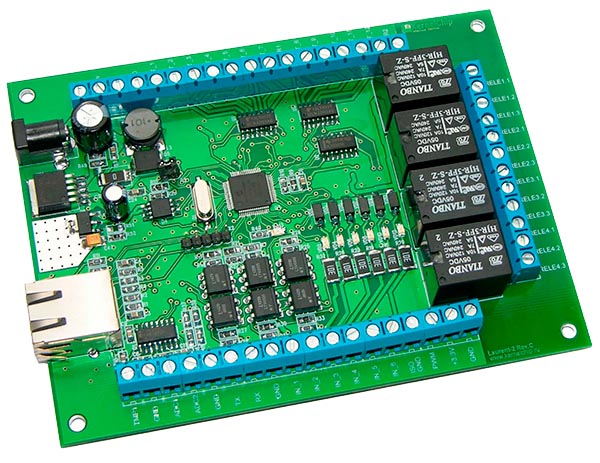

  1. MP712 (Laurent-2) является многофункциональным интернет-реле, позволяющим дистанционно управлять различными исполнительными устройствами и подключать к компьютеру практически любые датчики для реализации процессов автоматизированного управления «умным домом» или сложными технологическим процессами. После программирования устройство также может работать автономно без постоянного подключения к Ethernet.

Сравнительный обзор модулей Laurent

Модуль может решать достаточно сложные задачи управления:

  • дистанционный мониторинг и управление через сеть Ethernet различными объектами, включающими в себя датчики, исполнительные механизмы, цифровые и аналоговые устройства, регуляторы мощности, панели индикации и т.п.;
  • автоматизация объектов с помощью интуитивно понятной настройки реакции исполнительных устройств, подключенных к выходам модуля, на изменение состояния датчиков, подключенных к входным линиям;
  • периодическая проверка работоспособности сетевых устройств методом PING и перезагрузкой их по питанию в случае «зависаний»;
  • управления исполнительными устройствами по таймеру;
  • контроля температуры в заданных интервалах (термостат, термореле).

Технические характеристики модуля:

  • web-интерфейс для управления и мониторинга, доступ через локальный IP-адрес;
  • реле для управления высоковольтными цепями и нагрузками (240 В, 7 А): 4 шт.;
  • выходные дискретные линии управления (до 50 В, 0.5 А на каждую линию): 12 шт.;
  • ШИМ выход для плавного изменения подводимой мощности к нагрузке: 1 канал;
  • входные оптоизолированные дискретные линии: 6 шт.;
  • прямое подключение цифрового датчика температуры KTS-18B20;
  • 10-разрядный АЦП для измерения внешнего напряжения: 2 канала;
  • оптоизолированный счетчик импульсов: 4 канала;
  • последовательный порт RS-232;
  • система текстовых команд управления высокого уровня по TCP/IP протоколу;
  • светодиодная индикация сетевой активности и статуса модуля;
  • светодиодная индикация состояния входных дискретных линий;
  • уникальный серийный номер каждого модуля;
  • поддержка ОС Windows 95, 98, 2000, 2003, XP 32/64 bit, Vista 32/64 bit и Windows 7 32/64 bit;
  • поддержка OS Linux;
  • для подключения нескольких модулей к одной сети предусмотрена возможность изменения сетевых настроек: IP, MAC, Default Gateway, Subnet Mask;
  • доступ к Web-странице управления и командному интерфейсу защищен паролем;
  • система «Сторож»: режим автоматического отслеживания изменения состояний входных дискретных линий.

Ознакомьтесь с дополнительными материалами, описывающими основные и дополнительные возможности модуля и примеры его применения:

Дистанционное управление по сети Ethernet: Технология M2M на примере связки модулей KBX-3D и Laurent-2

Скрытые возможности модулей семейства «Лоран». Часть 1.

Скрытые возможности модулей семейства «Лоран». Часть 2.

SDK для изменения WEB-интерфейса модулей Laurent

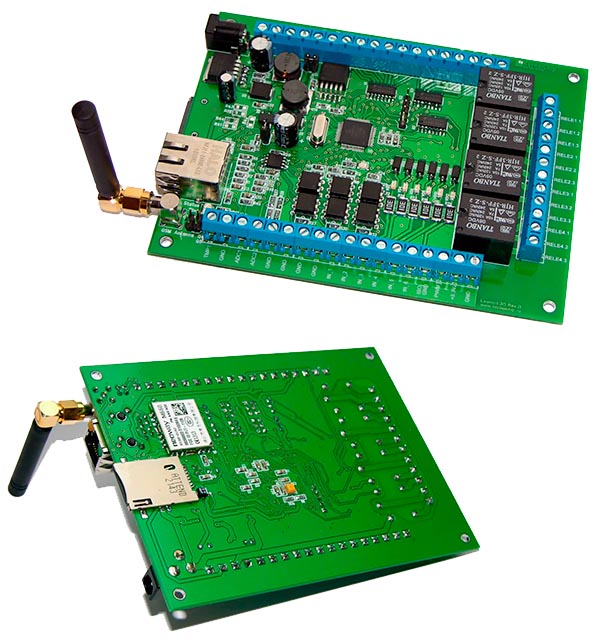

  1. MP718 (Laurent-2G) отличается от MP712 (Laurent-2) наличием на борту четырехдиапазонного GSM-модуля Neoway M660, работающего в сетях EDGE.

Наличие GSM-модуля позволяет удаленно подключаться к сети через встроенный GSM-модем, а также осуществлять удаленное управление своими аппаратными ресурсами через GSM-канал. Управление может производиться даже при отсутствии подключение к Интернету с помощью управляющих SMS-команд или DTMF-сигналов.

В остальном модуль аналогичен MP712 (Laurent-2).

Сравнительный обзор модулей Laurent

Следует иметь в виду, что такие способы управлением модулем, как встроенная Web-страница, HTTP-запросы, подача текстовых команд через TCP-сокет осуществляются только через LAN-соединение.

С помощью интерфейса системы CAT можно настроить реакцию модуля на определенные события:

  • изменение уровня на входных дискретных линиях модуля;
  • по показаниям датчика температуры;
  • по таймеру;
  • по превышению показаний счетчика импульсов;
  • по показаниям АЦП;
  • при поступлении заданного пользователем SMS;
  • при получении заданного DTMF кода управления.

Например, можно запрограммировать модуль таким образом, чтобы при изменении сигнала на входной дискретной линии автоматически происходило управление реле с заданной логикой с отправкой задаваемого пользователем SMS сообщения. Система CAT позволяет запрограммировать модуль и использовать его автономно.

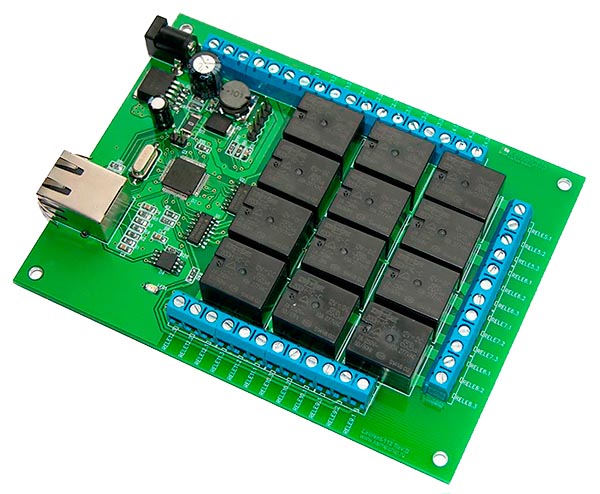

  1. MP716 (Laurent-112) имеет функционал интернет-реле на 12 каналов с WEB-интерфейсом, и является отличным дополнением к системам управления и мониторинга, в случае, если необходимо увеличить число каналов управления.

Модуль совместим с другими модулями линейки продуктов Laurent, и позволяет создавать системы по принципу конструктора.

Сравнительный обзор модулей Laurent

Устройство имеет в своем составе 12 мощных электромагнитные реле, рассчитанных на коммутацию цепей переменного и постоянного тока напряжением до 220 В и током до 7 А. Реле модуля управляются через встроенный Web-интерфейс или набором текстовых команд управления по сети.

Модуль выполнен в типоразмере MP712 и MP718 и оснащен винтовыми клеммами для подключения исполнительных устройств по всем 12 каналам.

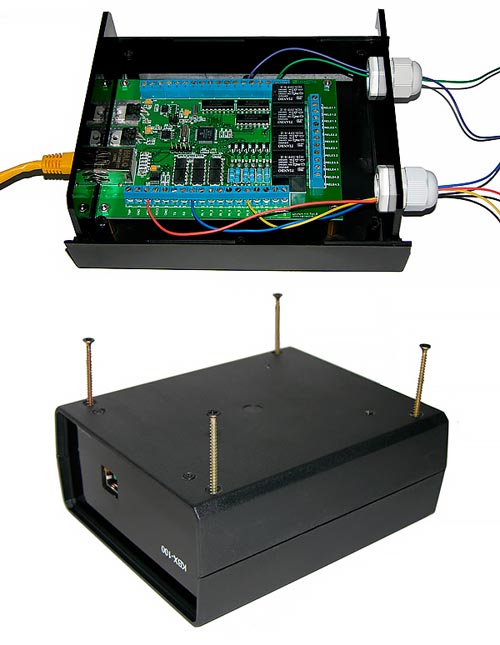

  1. И наконец, нельзя не упомянуть о наборе MP712 Laurent-2 [KBX-100]. Это Laurent-2 в удобном корпусе со всеми необходимыми отверстиями и кабельными гермовводами. Корпус обеспечивает степень защиты IP40.

Сравнительный обзор модулей Laurent

Модули Laurent являются активно развивающейся и поддерживаемой линейкой продуктов. Следите за появлением новых возможностей и прошивок на сайте masterkit.ru.

Также обращаем ваше внимание на предлагаемые на нашем сайте комплекты товаров и сопутствующие товары – это поможет вам выбрать оптимальные дополнения к выбранным устройствам и сэкономить, ведь комплектом – дешевле!
