Новые высокостабильные генераторы тактовых импульсов с функцией PureEdge

Новости Электроник 10, 2008

Генераторы компании ON Semiconductor, в основе работы которых лежит новая технология PureEdge™ с системой ФАПЧ, предлагают лучшую в своем классе защиту от дрожания фазы (джиттера), высокую надежность и универсальность решений. Они предназначены для использования в телекоммуникационных, компьютерных, сетевых приложениях широкого применения.

Компания ON Semiconductor представила девять генераторов тактовых импульсов, в основе работы которых лежит новая технология PureEdgeTM с системой ФАПЧ. Генераторы NBXxxxx идеально подходят для использования в работе с высокоскоростными сетями, в телекоммуникациях и компьютерных приложениях класса High-End.

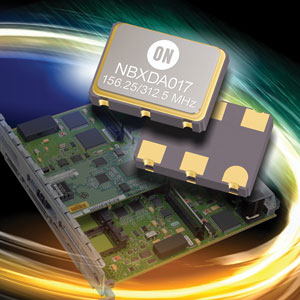

Новые модули кварцевых генераторов NBXSBA010, NBXDBA012, NBXDBA014, NBXDBA015, NBXDDA016, NBXDBA017, NBXDBA018, NBXSBA020 и NBXSBA021 используют кварцевый резонатор с высокой добротностью, работающий на основной гармонике.

Аналоговый умножитель с фазовой автоподстройкой частоты (PLL) обеспечивает одночастотный или двухчастотный дифференциальный выход LVPECL/CML с ультранизким джиттером и фазовым шумом. Серии NBXSxxx (одночастотных) и NBXDxxx (двухчастотных) кварцевых генераторов обеспечивают лучшую в электронной индустрии долговременную стабильность джиттера и исключительно низкий уровень шума в устройстве: -163 дБ/Гц при 10 МГц со среднеквадратичным значением джиттера 0,4 пикосекунды. В широком диапазоне частот от 12 до 20 МГц допускается большее значение джиттера.

Генераторы обеспечивают субпикосекундные значения джиттера для частот 100; 106,25; 125; 155,52; 156,25; 200,00; 212,5; 250; 311,04 и 312,5 МГц, что является идеальным для стандартов 1x/2x FibreChannel, SATA, iSCSI, PCIe, SONET/SDH, Ethernet и сложных формирователей импульсов синхронизации.

Основные параметры:

• Напряжение питания 3,3 В ±10%
• Среднеквадратичное значение джиттера 0,4 пикосекунды (12 кГц - 20 МГц);
• Лучший показатель изменения джиттера со среднеквадратичным значением 0,6 пикосекунд при колебаниях от пика к пику (Pk-Pk) 5 пикосекунд (по стандарту JEDEC- 10000 тактов);
• Лучший показатель изменения джиттера от цикла к циклу- 1 пикосекунда (среднеквадратичное значение) при полном размахе колебаний от пика к пику (Pk-Pk) 7 пикосекунд (по стандарту JEDEC - 1000 тактов);
• Длительность рабочего цикла выходного сигнала — 48...52% (максимальное значение).
• Устройства выпускаются в корпусе для поверхностного монтажа SLCC-6 с размерами 5,0 x 7,0 мм.
