Один из самых быстрорастущих рынков в сфере электроники (до 20% в год [1]) – светодиодное освещение и подсветка. Реагируя на эти тенденции, компания Mean Well выпустила в дополнение к популярным модулям серий ELN, PLN, CLG мощностью от 30 до 150 Вт новые модули серии LPC со стабилизированным выходным током 350, 700, 1050, 1400 или 1750 мА.
Источники питания LPC со стабилизированным выходным током
Вслед за выпуском серии продуктов для светодиодных применений CLG-060, CLG-100, CLG-150, PLN-30, PLN-60, PLN-100 и ELN-30, ELN-60, компания Mean Well представила новую серию бюджетных источников питания LPC мощностью 20, 35 или 60 Вт. В модулях питания LPC не применяется активный корректор коэффициента мощности, что позволяет компании снизить цену изделия и предложить клиентам бюджетные решения.
Модули питания серии LPC имеют важную отличительную особенность - стабильный выходной ток. Значение этого тока указано в фирменном описании изделия. Варианты моделей с выходными токами 350, 700, 1050, 1400 или 1750 мА приведены в таблице 1.
Таблица 1. Источники питания LPC со стабилизацией выходного тока. Варианты моделей
| Наименование | Pвых, Вт | Iвых, мА | Uвых, В | Размеры корпуса, мм |
Масса, кг |
|---|---|---|---|---|---|
| LPC-20-350 | 20 | 350 | 3...48 | 118 х 35 х 26 | 0,22 |
| LPC-20-700 | 700 | 3...30 | |||
| LPC-35-700 | 35 | 700 | 3...48 | 148 х 40 х 30 | 0,34 |
| LPC-35-1050 | 1050 | 3...30 | |||
| LPC-35-1400 | 1400 | 3...40 | |||
| LPC-60-1050 | 60 | 1050 | 3...48 | 162 х 42 х 30 | 0,40 |
| LPC-60-1400 | 1400 | 3...42 | |||
| LPC-60-1750 | 1750 | 3...34 |
Источники питания LPC выпускаются в полностью герметичном пластиковом корпусе по IP66 (рис. 1), подключение входной сети и нагрузки осуществляется с помощью входного и выходного кабелей 18AWGx2C или 16AWGx2C длиной 60 см в зависимости от модели.

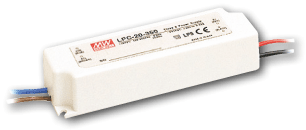

Рис. 1. Внешний вид источника питания LPC с стабилизацией выходного тока
Высокая степень защиты от пыли и влаги позволяет применять эти источники питания в тяжелых условиях эксплуатации. Широкий температурный диапазон обеспечивает возможность работы при очень низких температурах окружающего воздуха: от -30 до 70°C.
Источники питания LPC имеют универсальный вход 90-264 В переменного тока, ограничение пускового тока, мягкий старт. Кроме того, встроенная защита от внезапных изменений напряжения в нестабильных линиях переменного тока позволяет выдержать скачок входного напряжения 300 В в течение 5 секунд. Стандартные функции включают комплекс защит от короткого замыкания, перегрузки и превышения напряжения на выходе. Электрическая прочность изоляции вход-выход составляет 3 кВ переменного тока. КПД источников питания серии LPC достигает 86%.
Изделия сертифицированы или соответствуют международным стандартам по электрической безопасности и электромагнитной совместимости: UL 1310 класс 2, TUV EN60950-1, CAN/CSA C22.2 No. 223-M91, EN61347-2-13, EN 55022 (CISPR22) класс B, EN 61000-3-2,-3, EN 61000-4-2,3,4,5,6,8,11; ENV50204, EN55024.
Основные области применения источников питания LPC со стабилизацией выходного тока следующие:
- светодиодное освещение,
- архитектурная, интерьерная, сценическая подсветка,
- светодиодные экраны.
Источники питания для светодиодных экранов и табло с дистанционным управлением выходным током
Mean Well выпускает также модули питания для наружной установки серий ELN-60/P, ELN-60/D мощностью 60 Вт. В них реализована функция управления выходным током и, соответственно, яркостью свечения светодиодов [2]. Порог ограничения выходного тока задается путем подачи на управляющий вход постоянного напряжения от 1 до 10 В, либо с помощью ШИМ-импульсов различной скважности - от 10 до 100%. Структурная схема источника питания ELN-60 с управлением выходным током приведена на рис. 2.

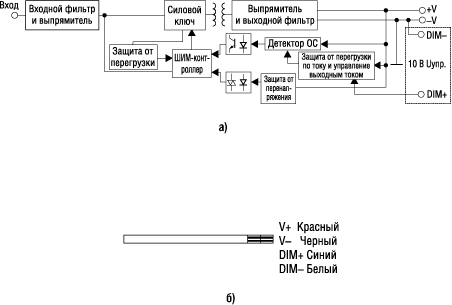

Рис. 2. Модули серии ЕLN-60 с управлением выходным током: а) структурная схема; б) назначение выводов выходного кабеля
Источники питания ELN-60 с подстройкой напряжением обозначаются суффиксом D: ELN-60-XXD, где XX - значение выходного напряжения источника питания, а модули ELN-60 с ШИМ-управлением выходным током отличаются суффиксом P: ELN-60XXP.
На рис. 3 приведены эпюры управляющего ШИМ-напряжения и регулировочная характеристика [2].

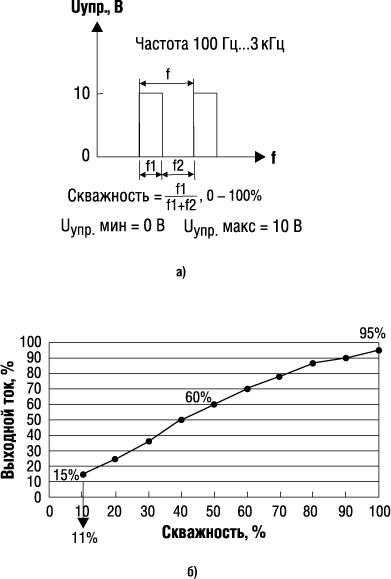

Рис. 3. Управление выходным током модулей ЕLN-60 с помощью ШИМ управляющего напряжения: а) эпюра управляющего напряжения; б) регулировочная характеристика
Герметичные источники питания для наружной установки и светодиодных светильников
Популярные источники питания для светодиодных применений CLG-060, CLG-100, CLG-150, PLN-30, PLN-60, PLN-100 и ELN-30, ELN-60 мощностью от 30 до 150 Вт дают возможность выбрать подходящий модуль для конкретного случая. Эти источники питания имеют универсальный вход 90...264 В переменного тока, комплекс защит от короткого замыкания, перегрузки, перенапряжения, перегрева, диапазон рабочих температур: -30...50°С или -30...70°С в зависимости от модели, не требуют обдува.
Варианты серий и моделей приведены в табл. 2.
Таблица 2. Сравнение параметров источников питания Mean Well для наружной установки и светодиодных светильников
| Серия | Заливка компаундом |
Степень защиты |
Наличие ККМ |
Подстройка выхода (триммер) |
Уровень шумов |
Особенности |
|---|---|---|---|---|---|---|
| Модели в металлических корпусах | ||||||
| CLG-150 | Есть | IP65 или IP67 | Есть | Есть | Норма | Самая большая мощность |
| CLG-100 | IP67 | Нет | Популярная серия | |||
| CLG-060 | Высокий | При допустимой пульсации в несколько вольт | ||||
| Модели в пластиковых корпусах | ||||||
| PLN-100 | Нет | IP64 | Есть | Есть | Норма | Популярная серия |
| PLN-60 | Высокий | При допустимой пульсации в несколько вольт | ||||
| PLN-30 | ||||||
| ELN-60 | Нет | Норма | Есть модели с управлением | |||
| ELN-30 | Популярная серия | |||||
| Новые модели в пластиковых корпусах | ||||||
| LPH-18 | Есть | IP66 | Нет | Нет | Норма | Стабилизация выходного напряжения |
| LPV-20 | ||||||
| LPV-35 | ||||||
| LPV-60 | ||||||
| LPC-20 | Стабилизация выходного тока | |||||
| LPC-35 | ||||||
| LPC-60 | ||||||
