Многофункциональные термореле MP8036 и NM8036 от Мастер Кит

Мастер Кит » MP8036, NM8036

В ассортименте компании Мастер Кит есть несколько устройств с этими цифрами в артикуле: 8036. Все они построены на основе микроконтроллера, что позволяет гибко программировать функции этих устройств.

Некоторые из них имеют одно схемотехническое решение и отличаются только прошивкой, другие же имеют отличия и в «железной» реализации. Сочетание схемотехнических и программных решений позволяют разрабатывать огромное множество электронных устройств с многообразным функционалом и привлекательной стоимостью.

В этом обзоре мы сравним функциональные возможности и области применения двух модулей, имеющих в своих названиях цифры 8036: многоканальный таймер-термостат MP8036 и обучаемый модуль управления теплом и временем NM8036.

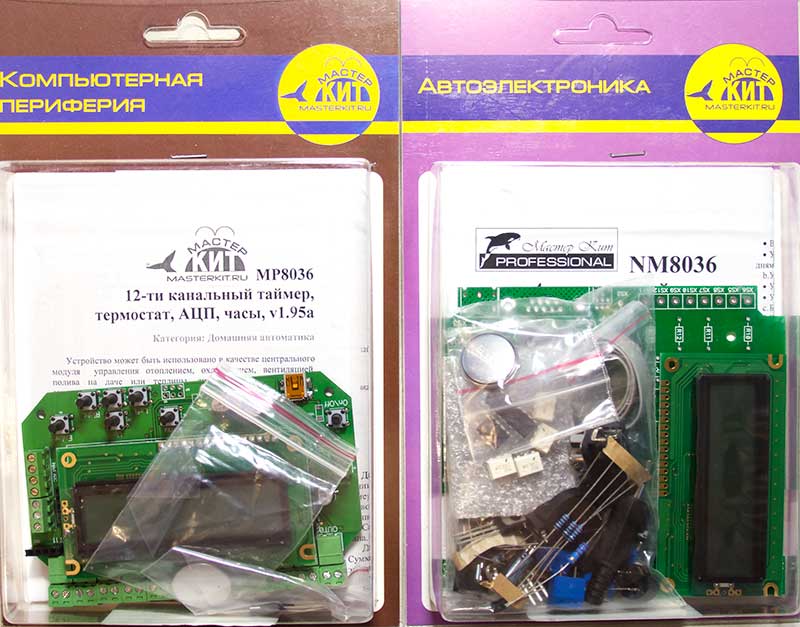

Оба устройства изготовлены в форм-факторе в стиле DIY – это бескорпусные конструкции в виде нескольких соединенных печатных плат, предназначенных для встраивания в самодельные или промышленные шкафы, панели или корпуса. Модули не имеют собственных источников питания от сети переменного тока 220 В.

Также имеется одно принципиальное отличие: если MP8036 поставляется в виде готового изделия, то NM8036 подлежит самостоятельной пайке и сборке, что позволяет использовать набор для обучения этим необходимым для любого электронщика навыкам. В этом качестве NM8036 можно рекомендовать для профильных учебных заведения и кружков по изучению электроники. Набор не содержит чрезмерно маленьких по размеру компонентов, и может быть использован на первых этапах обучения.

В конце обзора размещена таблица, в которой в компактном виде отображены особенности двух рассматриваемых устройств.

Многофункциональные термореле MP8036 и NM8036 от Мастер Кит

Начнем с описания многоканального таймера-термостата MP8036.

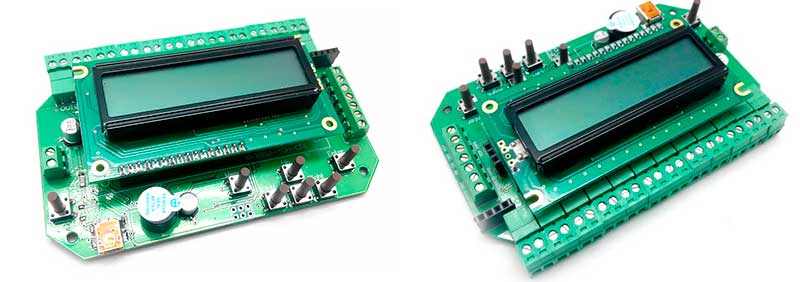

Многофункциональные термореле MP8036 и NM8036 от Мастер Кит

Устройство является улучшенной версией отлично зарекомендовавшего себя модуля BM8036, в настоящее время поставляемого только на заказ при партии определенного размера. Модуль MP8036 выполнен более компактно.

Устройство может быть использовано в качестве центральной части систем управления отоплением, охлаждением, вентиляцией, поливом, а также для управления различными электроприборами по программе пользователя (32 шага программирования).

Все 12 каналов выходных выведены на съемные винтовые клеммы. Выходное напряжение TTL-уровня (5 В, 10 мА) позволяет подключать к каждому выходному каналу как твердотельные реле, так и ключи с механическими реле, а также другие исполнительные устройства.

На плату интегрирован мини-USB порт для удобства подключения к ноутбуку или ПК. Для удобства монтажа дисплей сделан съемным.

Конструктивно модуль выполнен в виде печатной платы с размерами 115×65 мм. Для удобства подключения датчиков температуры, силовых выходов в устройстве предусмотрены винтовые клеммные разъемы. Питается модуль стабилизированным напряжением 9-14 В и может быть установлен в корпус BOX-G080.

Для лучшего понимания сферы применения многоканального таймера-термостата MP8036 советуем ознакомиться со следующими материалами:

Набор для сборки обучаемого модуля управления теплом и временем NM8036 продолжает наш обзор.

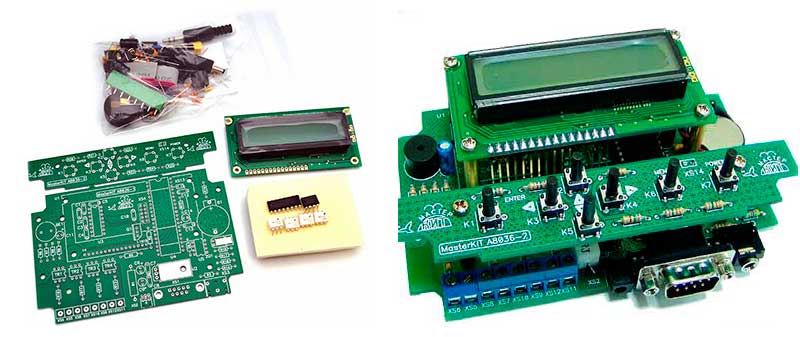

Многофункциональные термореле MP8036 и NM8036 от Мастер Кит

Модуль представляет собой 4-канальное микроконтроллерное головное устройство системы управления отоплением дачи, дома, а также различными электроприборами по программе пользователя с 32 шагами программирования в реальном времени. Устройство имеет функции термостата, таймера, аналого-цифрового преобразователя (АЦП), часов реального времени (есть встроенная батарея для часов).

Наличие часов позволяет поддерживать температуру, которая необходима именно в данную минуту, час, день недели и т.д. «Электронный источник» автоматически выберет самый выгодный источник энергии для текущего времени суток. Например, модуль может в ночное время включить накопление энергии в тепловом аккумуляторе по дешевому тарифу, а среди недели поддерживать минимальную температуру, защищая дом от замерзания.

Программа «МЕНЕДЖЕР», работающая под Windows, заметно ускоряет процесс «обучения» модуля. Для построения логики управления по 12 выходным каналам можно использовать до 32 цифровых датчиков температуры. Источник независимого питания (батарея) восстановит работоспособность отопления после отключения напряжения бытовой сети 220 В и ее повторного включения.

Для подключения модуля к компьютеру используется интерфейс RS-232. Если компьютер не имеет такого интерфейсного разъема, следует использовать переходник USB-COM BM8050 или аналогичный.

Модуль поставляется в виде набора для самостоятельной сборки с помощью пайки. Это позволяет заметно сэкономить на его покупке по сравнению с аналогичными, полностью собранными устройствами. Время на сборку составит 2 - 4 часа в зависимости от навыка пайки. Все необходимое есть в комплекте: компоненты, инструкция, печатная плата с подписанными названиями устанавливаемых компонентов. Конечно же, для сборки потребуются паяльник и припой.

Ознакомьтесь с материалами, имеющими отношение к функционалу данного устройства:

Сравнительные характеристики многофункциональных термореле MP8036 и NM8036

Характеристика MP8036 NM8036
Напряжение питания 9…14 В 9…15 В
Диапазон измерения
температуры
–55 °C…+125 °C –55 °C…+125 °C
Число входов 3
Тип входов • АЦП – 2;
• 1wire – 1 (до 32 датчиков температуры)
• 1wire – 1 (до 32 датчиков температуры);
• АЦП – 2 (требуется самостоятельная доработка)
Число выходов 12 4
Тип выходов TTL • 4 оптоизолированных выхода для управление мощными
  симисторами с током управления до 1А; - или 4 логических
  выхода с выходным током до 10мА;
• 8 выходов ТТL уровня (требуется самостоятельная
  доработка)
Рекомендованные датчики
температуры
MP18B20, DS18B20 MP18B20, DS18B20
Интерфейс связи с ПК USB RS-232 (СОМ порт)
Часы реального времени есть есть
Режимы управления по
таймеру
• включение нагрузки в определенном
  промежутке времени;
• управление нагрузками по определенным
  дням недели, дням в месяце, или по
  выбранным месяцам
• включение нагрузки в определенном промежутке времени;
• управление нагрузками по определенным дням недели,
  дням в месяце, или по выбранным месяцам
Режимы управления по
температуре
• охладитель;
• нагреватель.
• охладитель;
• нагреватель.
Встроенный будильник есть есть
Сохранение настроек в
энергонезависимой памяти
есть есть
Число шагов программы 32 32
Тип индикатора 2-строчный 16-символьный LCD-дисплей с
возможностью программного плавного
управления контрастностью и яркостью
подсветки
2-строчный 16-символьный LCD-дисплей с возможностью
программного плавного управления контрастностью и
яркостью подсветки
Звуковой излучатель есть есть
Конструкция Готовое устройство Набор для сборки
