Восьмиканальные параллельно-последовательные преобразователи SN65HVS88x, выпускаемые компанией Texas Instruments, предназначены для нормализации сигналов цифровых входов и преобразования их в единый поток данных, передаваемый по SPI-интерфейсу. Компания TI продолжает развитие данной серии, и сегодня выпущена новая микросхема SN65HVS885, которая рассчитана на применение в схемах с напряжением питания 5 В.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

В устройствах, предназначенных для управления технологическими процессами, промышленной автоматизации, сбора данных, измерительном и испытательном оборудовании всегда актуальны проблемы упрощения проектирования, уменьшения габаритов плат и снижения энергопотребления. Для решения этих задач компания Texas Instruments предлагает семейство высокоинтегрированных параллельно-последовательных преобразователей SN65HVS88x (таблица 1).

Таблица 1. Микросхемы серии SN65HVS88x

Наименование SN65HVS880 SN65HVS882 SN65HVS885
Напряжение питания, В 18...30 10...34 4,5...5,5
Интерфейс SPI SPI SPI
Число входов 8 8 8
Максимальная скорость данных, кб/с 1000 1000 1000
Выводы/Корпус 28HTSSOP 28HTSSOP 28HTSSOP
Защита от перегрева есть есть есть
Время задержки, мс 0, 1, 3 0, 1, 3 0, 1, 3
Входной ток, мА 0,2...5,2 0,2...5,2 0,2...5,2
Входное напряжение, В 0...30 0...34 0...34
Мониторинг входного напряжения есть нет нет
Рабочая температура, С° -40...85 -40...125 -40...125

Одна микросхема содержит восемь цифровых каналов с возможностью нормализации входных сигналов до 5 В. SN65HVS88x применяются в системах ввода с высокой плотностью, когда необходимо собирать показания с большого числа различных датчиков, а количество входных каналов процессора ограничено.

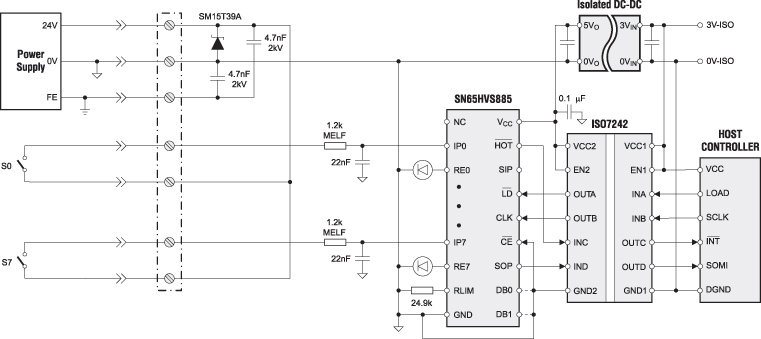

Типовая схема измерительного тракта на микросхеме SN65HVS885 показана на рис. 1

Пример типового цифрового измерительного тракта на SN65HVS885

Рис. 1. Пример типового цифрового измерительного тракта на SN65HVS885

SN65HVS88x объединяет несколько ключевых функций, которые обычно выполняются с помощью внешних компонентов. Высокая плотность интеграции, применяемая в микросхемах, позволяет разработчикам сократить общую площадь печатной платы до 60 процентов по сравнению с типовыми решениями, в которых используется несколько различных устройств. С помощью интерфейса SPI можно связать несколько микросхем, что позволяет сократить число изолированных каналов и выводов контроллера, требующихся для модулей ввода с большим числом каналов (рис. 2).

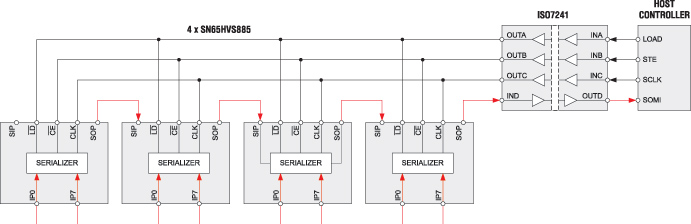

Каскадное соединение микросхем серии SN65HVS88x для 32 цифровых входов с использованием одного цифрового изолятора ISO7241

Рис. 2. Каскадное соединение микросхем серии SN65HVS88x для 32 цифровых входов с использованием одного цифрового изолятора ISO7241

Встроенный регулятор напряжения преобразует входное напряжение в указанном диапазоне в уровень 5 В, пригодный для питания изолирующих устройств или контроллера.

В дополнение у микросхем семейства SN65HVS88x есть программируемая функция фильтрации дребезга, которая позволяет исключить из обработки импульсы помех до 3 мс на шумящих линиях ввода, что уменьшает число внешних компонентов, например фильтров и программных решений. Эти особенности помогают, с одной стороны, сократить стоимость системы ввода, с другой – упростить проектирование и тем самым ускорить вывод изделий на рынок.

Настраиваемый предел значения входного тока дает возможность использовать всего один резистор для задания максимального входного тока в диапазоне от 200 мкА до 5,2 мА, что сокращает рассеиваемую мощность до 50 % в типовых индустриальных приложениях. Встроенный температурный датчик позволяет отслеживать температуру корпуса и осуществлять безопасное отключение.

Простота проектирования схем с использованием микросхем серии SN65HVS88x и оперативная доставка образцов от TI помогает в кратчайшие сроки начать процесс разработки. Для еще большего упрощения разработок TI предлагает использовать цифровые измерительные тракты на основе таких компонентов как четырехканальные цифровые изоляторы ISO7241 и ISO7242, изолированный DC/DC-преобразователь DCR022405, и 32-разрядные DSP-контроллеры серии TMS320F28x.
