Модули Мастер Кит с GSM-управлением

Беспроводные технологии прочно вошли в нашу жизнь, и мы уже не представляем, как без них можно обходиться. Wi-Fi, Bluetooth, GPS, WiMAX, DECT, 3G, 4G, NFC и прочие шаманские заклинания помогают нам быстро получать и посылать различную информацию, обмениваться ей.

Все эти технологии имеют свои преимущества и ограничения. Но есть, наверное, одна из них, которая, возможно, была первой массовой беспроводной технологией, которая после радиосвязи и телевидения завоевала весь мир. Это, конечно же, сотовая связь стандарта GSM. Этот стандарт – самый распространенный глобальный стандарт цифровой мобильной сотовой связи – разработан еще в 80-х годах прошлого столетия группой, которая сейчас носит название Global System for Mobile Communications.

В настоящее время есть возможность обмениваться информацией с большей скоростью и, соответственно, пропускной способностью, но если нужен надежный канал для обмена небольшим количеством данных, то стандарт GSM вне конкуренции. Наверное, все мы попадали в ситуации, когда мобильный Интернет не работает, Wi-Fi поблизости отсутствует, некогда популярных Интернет-кафе не сыщешь, зато SMS-сообщения бодро бегают туда-сюда. Что мы делаем, прежде всего, когда прилетаем куда-нибудь? Ну, конечно, посылаем СМС-ку «приземлились, все в порядке», и это практически всегда работает.

Вот почему устройства, которые предназначены для удаленного управления какими-либо процессами, или наблюдения за ними, а одним из основных требований к таким устройствам является надежность и безотказность, используют в качестве канала связи GSM. Их принцип действия не отличается от посылки и приема SMS-сообщений вручную, только формированием и расшифровкой этих сообщений занимаются вездесущие микроконтроллеры, а модули GSM, используемые в таких устройствах, порой ничем не отличаются от модулей, используемых в сотовых телефонах.

Точно так же, как и в сотовом телефоне, для выхода устройства дистанционного контроля и управления в сеть достаточно вставить в него SIM-карту с положительным балансом.

Компания Мастер Кит предлагает целый ряд модулей, которые реализуют различные функции, используя стандарт GSM для управления. В настоящем обзоре мы рассмотрим несколько таких модулей. Надеемся, что обзор поможет вам выбрать подходящий модуль для решения задач удаленного контроля и управления.

В конце обзора вы найдете таблицу, в которой для удобства сведены основные характеристики описываемых устройств.

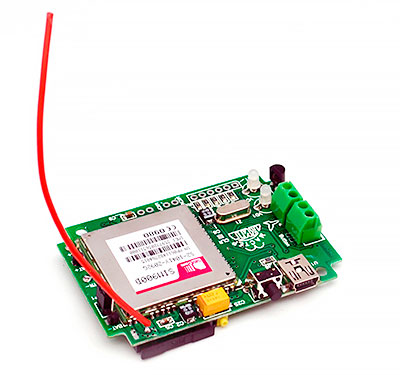

  1. MA3401 – автономная GSM-SMS сигнализация с функцией контроля и управления температурой предназначена для круглосуточной непрерывной охраны любых объектов, управления нагрузкой с помощью СМС-сообщений, термостатирования с помощью встроенного датчика температуры, принудительного управления нагрузкой, управления электронным замком по звонку, а также в качестве тревожной кнопки.

Модули Мастер Кит с GSM-управлением

Устройство оповестит о пропадании напряжения сети 220 В. Оно может быть применено для охраны дачи, гаража или в качестве аварийной сигнализации контроля отопления дома.

Особенности модуля:

  • шесть ячеек памяти для мобильных телефонных номеров;
  • 45-секундная пауза для постановки и снятия с охраны;
  • одна линия охраны и один выход для управления нагрузкой;
  • аудиовход для подключения электретного микрофона (возможно дистанционное прослушивание объекта);
  • аудиовыход (можно использовать для голосового обмена);
  • защита от кражи;
  • автономный режим работы до двух суток (зависит от уровня принимаемого сигнала, а также от емкости и уровня заряда аккумулятора);
  • встроенная система заряда для АКБ через разъем mini-USB;
  • интеллектуальный режим: при разряде аккумулятора до уровня менее 5% в автономном режиме устройство отсылает СМС и отключается; при восстановлении внешнего питания и заряде аккумулятора устройство включится, предупредив хозяина СМС сообщением;
  • возможность автоматического управления нагревателем; цифровой термодатчик DS18B20 установлен на плате.

Ознакомьтесь с материалами, в которых приводятся рекомендации и примеры решений на основе модуля:

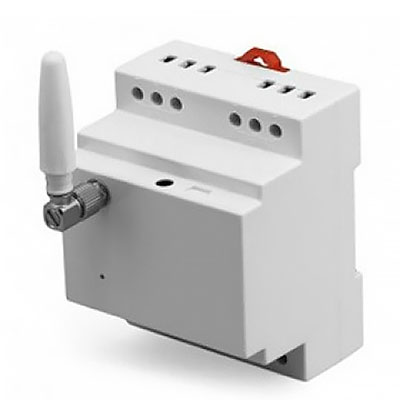

  1. MA3402 – модуль GSM-SMS управления с возможностью оповещения предназначен для контроля температуры и управления электроприборами. Модуль позволяет включать и отключать питание по звонку, SMS-команде или расписанию. Имеется режим контроля и оповещения выхода температуры за заданные пределы. Имеет встроенный источник питания 220 В. Устройство размещено в корпусе с креплением на DIN рейку.

Модули Мастер Кит с GSM-управлением

Особенности модуля:

  • питание от сети 220 В;
  • пять ячеек памяти для мобильных телефонных номеров;
  • большая мощность коммутации встроенного реле;
  • встроенные часы реального времени с днями недели;
  • автоматическое оповещение об изменении температуры;
  • автоматическое управление нагревателем;
  • две зоны для подключения датчиков контроля и аварии с сухим контактом;
  • выход 12 В/200 мА для питания дополнительных датчиков;
  • возможность подключения внешней антенны;
  • наличие кнопки для внешнего управления реле;
  • широкий диапазон рабочих температур.

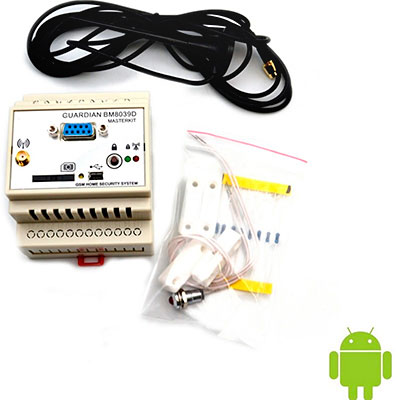

  1. BM8039D – интеллектуальное управляющее и охранное устройство. Представляет собой базовый GSM-модуль на DIN-рейку для построения разнообразных систем охраны и/или управления различными объектами с помощью СМС-сообщений. Одно из основных «мест службы» – охрана и одновременно управление котельной либо электрическими обогревателями частного дома.

Модули Мастер Кит с GSM-управлением

Модуль BM8039D может быть применен для профессиональных целей: дистанционного управление и контроля различных производственных объектов и оборудования. Модуль настраивается пользователем самостоятельно с помощью удобной программы для компьютера «Конфигуратор». Благодаря этому обеспечивается непревзойденная универсальность модуля BM8039D и простота его запуска в работу.

Особенности устройства:

  • универсальность и гибкость настроек, возможности для расширения функций с помощью дополнительных блоков;
  • программа «Конфигуратор» для самостоятельной настройки под конкретные условия работы и решаемые задачи;
  • приложение для ОС Android;
  • возможность начать построение системы управления с простых задач и добавлять возможности по мере необходимости

Примеры решений на основе модуля можно найти в следующих материалах:

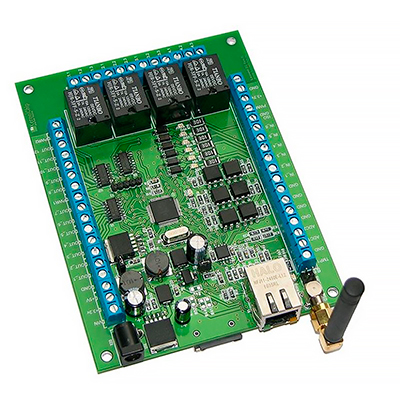

  1. MP718 Laurent-2G – Интернет-реле с GSM-модулем дает возможность подключить к компьютеру через локальную сеть практически любые датчики и исполнительные устройства, будь то проект «Умный дом» или технологический процесс. Даже при отсутствии подключения к Интернету вы можете получить информацию о том, что происходит в компьютерной сети вашего дома или предприятия с помощью отправки управляющих СМС или тоновых команд DTMF.

Модули Мастер Кит с GSM-управлением

Модуль имеет уникальные особенности:

  • выход в сотовую сеть через GSM-модем для доступа к аппаратным возможностям модуля удаленно;
  • Web-интерфейс для управления и мониторинга позволяет изменить его дизайн и функционал с помощью прилагаемых программных инструментов (WEB_SDK) и обучающих материалов по использованию этого инструмента;
  • 4 реле для управления высоковольтными цепями и нагрузками;
  • 12 мощных выходных дискретных линий управления;
  • 1 канал ШИМ для плавного изменения подводимой мощности к нагрузке;
  • 6 входных оптоизолированных дискретных линий;
  • возможность прямого подключения датчика температуры DS18B20;
  • оптоизолированный счетчик импульсов – 4 канала;
  • 2 канала 10-разрядного АЦП для измерения внешнего напряжения;
  • система текстовых команд управления высокого уровня по TCP/IP протоколу;
  • последовательный порт RS-232.

Почитайте о возможностях устройства и примерах его использования:

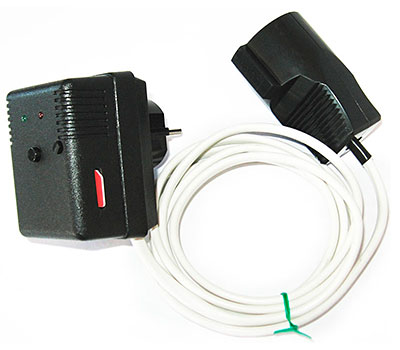

  1. MP0207 – просто GSM-розетка. Она позволяет управлять электроприборами через сеть GSM и контролировать температуру помещения, в котором розетка установлена.

Модули Мастер Кит с GSM-управлением

Устройство выполнено в виде сетевого удлинителя, состоящего из главного блока со штепсельной вилкой и провода с розеткой. В главном блоке находится электронная схема управления. На лицевой стороне главного блока расположены два светодиода, кнопка и датчик температуры. На боковой стороне находится слот для SIM-карты.

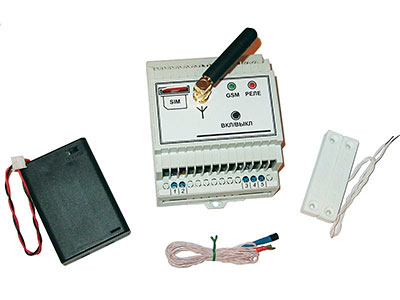

  1. MP0208 – GSM реле, предназначенное для управления электроприборами через сотовую сеть GSM.

Модули Мастер Кит с GSM-управлением

Устройство выполнено в корпусе для установки на DIN-рейку в электрических шкафах и боксах. Реле имеет резервное питание, которое позволяет работать при отключении напряжения сети, датчик температуры, а также вход от контактного датчика для организации контура охраны. Это очень простое в использовании устройство с минимальным количеством функций и настроек. Нужна только SIM-карта. При необходимости можно управлять электрооборудованием большой мощности, применив соответствующий контактор.

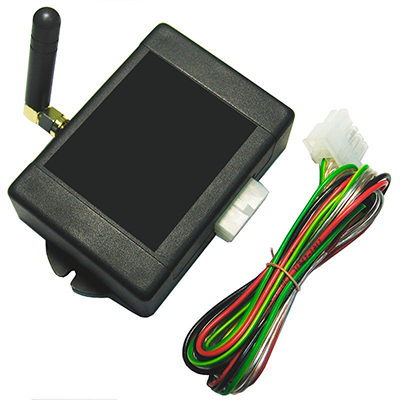

  1. MP0209 – GSM модуль для управления подогревателем автомобиля.

Модули Мастер Кит с GSM-управлением

Устройство разработано для автомобиля, но с успехом может применяться в квартире, загородном доме, на даче или в гараже для дистанционного управления электрическими приборами через сотовую сеть GSM. Реле имеет датчик температуры, а также вход контактного датчика для организации контура охраны. Реле выполнено для работы в схемах с низковольтным питанием постоянного тока.

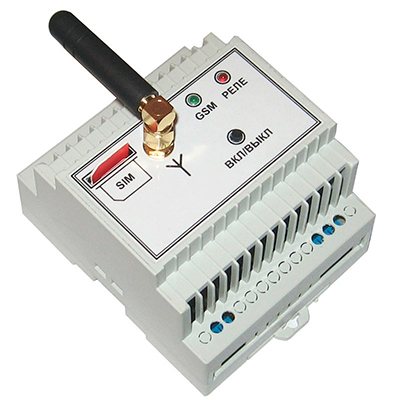

  1. MP0210 – GSM модуль для управления шлагбаумом (воротами).

Модули Мастер Кит с GSM-управлением

С помощью модуля можно управлять автоматическими воротами, шлагбаумами и электромеханическими замками.

Реле выполнено в корпусе для установки на DIN-рейку в электрических шкафах и боксах.

Срабатывание исполнительного механизма происходит по звонку с номеров пользователей, записанных в память реле.

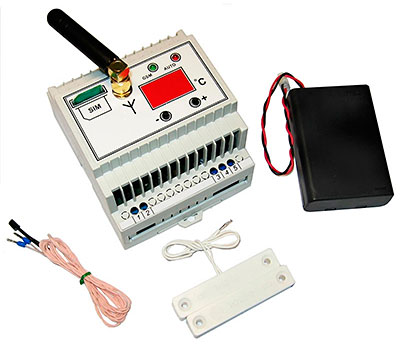

  1. MP0211 – GSM термостат с индикатором температуры предназначен для контроля и поддержания заданной температуры. Управление всеми функциями регулятора осуществляется через сотовую сеть GSM. Основная функция регулятора – поддерживать заданную температуру и оповещать пользователя о критических изменениях. Устройство выполнено в корпусе для установки на DIN-рейку.

Модули Мастер Кит с GSM-управлением

Регулятор имеет резервное питание, которое позволяет сохранить функции контроля при отключении напряжения сети, датчик температуры, а также вход от контактного датчика для организации контура охраны.

Регулятор температуры – простое в использовании устройство с минимальным количеством функций и настроек.

  1. MP0212 – GSМ выключатель на DIN рейку, предназначенный для управления электроприборами через сотовую сеть GSM.

Модули Мастер Кит с GSM-управлением

Модуль представляет собой простое и надежное устройство с минимальным набором функций и настроек. Можно включить и выключить нагрузку на заданное время.

Модули Мастер Кит с GSM-управлением

Артикул Название Исполнение
(конструктив)
Питание Число каналов
контроля,
управления
Максимальная
коммутируемая
мощность (ток)
Функции, примеры применения
MA3401 Автономная
GSM-SMS
сигнализация
с функцией
контроля и
управления
температурой
Бескорпусное,
для применения
в решениях DIY
Батарея 3.7 В;
мини-USB 5 В
1 вход;
1 выход
Маломощное
оптореле
Интеллектуальный режим оповещения;
тревожной кнопки на 6 телефонных
номеров;
охраны и автозапуска автомобиля;
термостата от -55 °С до +125 °С;
электронный замок;
дистанционное включение электроприборов;
информирование о пропадании и появлении
электричества, о состоянии помещения
(температура, состояние электросети,
настраиваемого оптовыхода и датчиков
периметра)
MA3402 Модуль GSM-SMS
управления с
возможностью
оповещения
В корпусе с
креплением
на DIN-рейку
Сеть ~220 В 2 входа;
1 выход
Реле до 3.5 кВт Интеллектуальный режима оповещения;
охрана объекта;
расширение имеющейся сигнализации
для передачи тревоги по каналу GSM;
термостат от -30 °С до +100 °С (до 3.5 кВт);
электронный замок;
дистанционное включение электроприборов
(до 4 кВт);
датчика превышения или понижения
температуры за пределы диапазона
BM8039D Интеллектуальное
управляющее и
охранное
устройство -
GSM модуль
на DIN-рейку
В корпусе с
креплением
на DIN-рейку
Постоянное
напряжение
9-12 В
24 канала охраны
(входы);
6 выходов;
4 выхода TTL
2 Реле
до 2 А каждое
Контроль входных охранных линий
(шлейфов);
управление выходными линиями;
измерение температуры (до 32 точек);
поддержание заданной температуры -
режим термостат;
измерение текущих значений аналоговых
датчиков
MP718
Laurent-2G
Интернет реле
+ GSM
Бескорпусное,
для применения
в решениях DIY
Постоянное
напряжение
5.5-28 В
4 релейных выхода;
12 мощных выходных
дискретных линий
управления;
1 канал ШИМ;
6 входных
оптоизолированных
дискретных линий;
оптоизолированный
счетчик импульсов - 4
канала;
2 канала
10-разрядного
АЦП для измерения
внешнего напряжения
4 реле
до 7 А каждое
Дистанционный мониторинг и управление
через сеть Ethernet (LAN) различными
объектами;
автоматизация управления объектами
с помощью сценариев;
периодическая проверка работоспособности
сетевых устройств и перезагрузка их по
питанию в случае «зависаний»;
управление исполнительными
устройствами по встроенному таймеру;
контроль температуры в заданных
интервалах (термостат);
MP0207 GSM розетка В корпусе,
совмещенном
с адаптером
питания и
выносной
розеткой
Сеть ~220 В 1 датчик температуры;
1 выход
12 А Управление электроприборами
MP0208 GSМ выключатель
с контролем
температуры
В корпусе с
креплением
на DIN-рейку
Сеть ~220 В 1 вход охраны;
1 датчик температуры;
1 релейный выход
16 А Управление электроприборами,
охрана, контроль температуры
MP0209 GSM модуль для
управления
подогревателем
автомобиля
В корпусе с
креплением
на кузов, шкаф
или стену
Постоянное
напряжение
9-32 В
1 вход охраны;
1 датчик температуры;
1 релейный выход
5 А Управление электрооборудованием
автомобиля, другими
электроприборами
MP0210 GSM модуль для
управления
шлагбаумом
(воротами)
В корпусе с
креплением
на DIN-рейку
Сеть ~220 В 1 релейный выход 16 А Управление автоматическими
воротами, шлагбаумами,
электромеханическими
замками
MP0211 GSM термостат с
индикатором
температуры
В корпусе с
креплением
на DIN-рейку
Сеть ~220 В 1 вход охраны;
1 датчик температуры;
1 релейный выход
16 А Контроль и поддержание
температуры (термостат)
MP0212 GSМ выключатель
на DIN рейку
В корпусе с
креплением
на DIN-рейку
Сеть ~220 В 1 релейный выход 16 А Управление
электроприборами
