Применение гибко-жестких печатных плат в электронных продуктах

PCBWay

Введение

Спектр применений гибко-жестких печатных плат весьма широк. Они могут использоваться как в распространенных бытовых электронных продуктах, так и в высокотехнологичных системах вооружения самолетов. Основными традиционными областями применения гибко-жестких плат являются военная авиация и медицинские приборы.

Гибко-жесткие печатные платы способны обеспечить множество преимуществ устройствам авионики, поскольку они могут одновременно уменьшить общий вес электронного оборудования и сократить его габариты. В медицинском оборудовании гибко-жесткие платы могут сгибаться и складываться в очень ограниченном пространстве, что дает возможность значительно повысить надежность такого оборудования, как, например, кардиостимулятор.

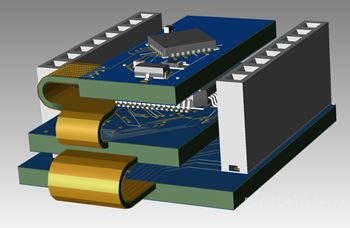

Применение гибко-жестких печатных плат в электронных продуктах

PCBWay является одной из лучших в Китае компаний, в области изготовления прототипов и сервиса монтажа печатных плат. Благодаря хорошему качеству и быстрым срокам поставки она заслужила высокую репутацию у инженеров всего мира.

Теперь все большее число инженеров открывает для себя, что предлагаемый PCBWay сервис гибких плат также очень хорош. Инженеры PCBWay изучат ваш файл и обсудят с вами все детали производства. А их команда послепродажного обслуживания даст гарантию, что у вас не будет проблем.

О конструкции гибко-жестких печатных плат

При проектировании гибко-жесткой печатной платы следует серьезно учитывать специфику технологии ее изготовления и особенности различных материалов, используемых в конструкции платы. Разработчики не могут использовать такие же луженые контактные площадки, как на жестких печатных платах, и должны понимать ограничения на объемы производства.

Стабильность размеров полиимида хуже, чем у стеклотекстолита FR-4. После стравливания медного слоя материал гибкой платы сжимается. Разумеется, производитель с таким богатым производственным опытом, как PCBWay, может точно оценить поведение материалов и рассчитать необходимое количество. Поэтому после обработки печатной платы ее размеры будут соответствовать заданным требованиям. Если разработчик не обратит внимания на потенциальные проблемы производственного процесса, это может привести к необходимости переработки проекта, чтобы адаптироваться к специфическим технологическим требованиям конкретного производителя.

Для достижения наилучших результатов все контактные площадки вокруг металлизированных отверстий должны иметь каплевидную форму, вытянутую в сторону подходящего проводника, а изгиб одиночных или группы параллельных проводников должен выполняться по радиусу.

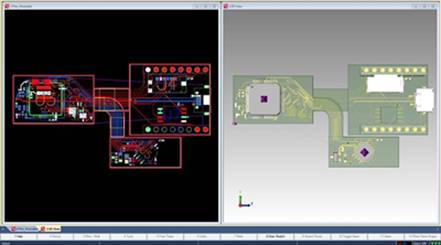

Применение гибко-жестких печатных плат в электронных продуктах

О стоимости гибко-жестких печатных плат

Для подавляющего большинства производителей может оказаться более целесообразным использование усиленных гибких плат, а не комбинированных гибко-жестких плат. Это связано с тем, что повышенная стоимость сборки таких печатных плат зачастую выходит из диапазона затрат, которые может себе позволить обычный производитель. Одним из наиболее важных шагов для реализации крупномасштабного производства гибко-жестких печатных плат является выбор подходящих производителей на ранней стадии технологического процесса. Для схем военной и медицинской электроники стоимость может быть второстепенной по отношению к эффективности. Тогда рыночная ценность гибких плат существенно возрастает.

Моментальную оценку стоимости гибкой платы можно получить на сайте PCBWay.

Теперь PCBWay может изготовить гибко-жесткие платы всего за $75 и доставить их заказчику не позднее чем через 3-5 дней.

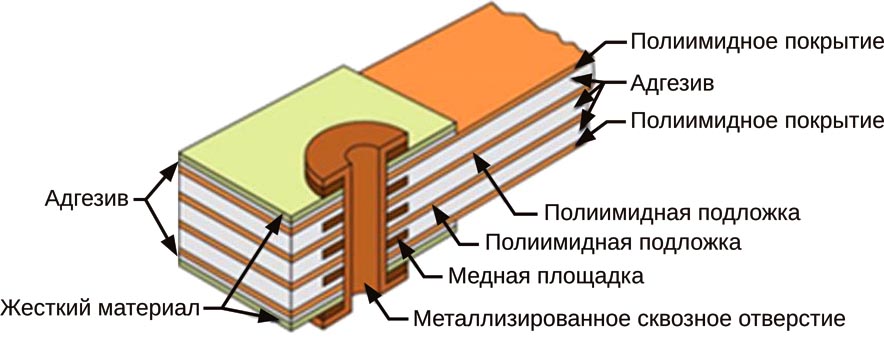

Применение гибко-жестких печатных плат в электронных продуктах

Заключение

Основные причины высокой стоимости гибко-жестких печатных плат заключаются в низком коэффициенте использования сырья и сложной технологии их производства. Однако если конструкторы будут сотрудничать с инженерами-технологами, начиная с начального этапа разработки проекта, они смогут выполнить проектные работы, избежав чрезмерных затрат.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Applications of Rigid-Flex PCB in Electronic Products
