Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

PCBWay

Обычно нам хочется знать, как будет выглядеть разрабатываемая плата после изготовления. Профессиональные производители, скорее всего, имеют программные средства, необходимые для визуализации их проектов. Однако новички и любители вряд ли имеют доступ к таким программам и могут не знать об их функциях и о том, как их использовать.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Недавно PCBWay выпустила бесплатный онлайн-просмотрщик Gerber (Gerber Viewer) для визуализации файлов Gerber, созданных с помощью САПР печатных плат. Этот инструмент поддерживает формат Gerber RS-274X, являющийся отраслевым стандартом описания образов печатных плат. Он создаст изображения для каждого слоя, объединив их с изображениями верхней и нижней сторон платы. Помимо отображения внешнего вида печатной платы с учетом выбранного цвета паяльной маски, Gerber Viewer также выполняет различные этапы анализа. Это дает гарантию, что ваша конструкция не содержит каких-либо проектных ошибок, препятствующих ее правильному изготовлению.

Шаг 1. Загрузка файлов Gerber в Gerber Viewer

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

Рекомендуется перейти непосредственно на https://www.pcbway.com/project/OnlineGerberViewer.html и загрузить туда файлы, чтобы увидеть внешний вид всей вашей конструкции. Если вы используете файлы, полученные с помощью систем проектирования других компаний, PCBWay Gerber Viewer должен поддерживать их. Ссылки на руководства по использованию Gerber файлов от Altium, Eagle, Diptrace и KiCad приведены на странице Gerber Viewer.

Шаг 2. Просмотр печатных плат в Gerber Viewer на PCBWay

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

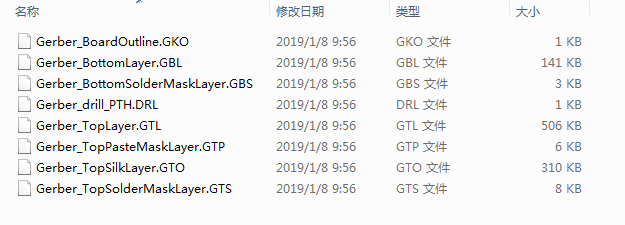

Этот рисунок показывает, как просмотреть ваши файлы в PCBWay Gerber Viewer. Просто кликните на этой странице кнопку «+ Add Gerber File (Uncompressed)» [«+ Добавить файл Gerber (без сжатия)»], чтобы загрузить свои файлы.

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

Шаг 3. Интерфейс пользователя с PCBWay Gerber Viewer

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

Gerber Viewer исключительно дружественен пользователю, поскольку предоставляет возможность выбора множества вариантов и установки множества настроек. Начинающий разработчик, которому еще не хватает знаний о слоях печатной платы, сможет понять назначение различных файлов Gerber. Разумеется, вам доступны различные цвета паяльной маски и шелкографии. Все это PCBWay Gerber Viewer покажет в фотографическом качестве, включая изображения верхней и нижней сторон. Одновременно PCBWay выполняет простую проверку соответствия печатной платы проектным нормам. Это дает вам возможность увидеть габариты платы, размеры отверстий и дорожек, а также зазоры между различными объектами печатной платы, например, между дорожками и контактными площадками.

Шаг 4. Просмотр верхнего и нижнего слоев печатной платы

Использование бесплатной программы PCBWay Gerber Viewer для визуализации конструкции вашей печатной платы

На этой фотографии показаны верхняя и нижняя стороны печатной платы. Настройки каждого слоя вы можете изменить.

Программа предоставляет вам множество удивительных возможностей. Чтобы убедиться в этом, просто загрузите свой Gerber файл в PCBWay Gerber Viewer.

PCBWay также предоставляет первоклассный сервис изготовления гибких плат и монтажа компонентов. Мы предлагаем всем профессионалам, производителям, разработчикам, новичкам и любителям попробовать воспользоваться нашими услугами и получить удовольствие от их качества!

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Using PCBWay Free Gerber Viewer to Visualize Your PCB Designs
