Обзор беспроводных устройств большого радиуса действия. Часть 2

Мастер Кит MP323RX4 MP323RX8 MP323TX1 MP323TX2 MP323TX4 MP323TX4J MP323TXcopy

Мы продолжаем обзор беспроводных устройств дистанционного управления серии MP323. Модули новой серии MP323, работающие на частотах 433МГц, предназначены для дистанционного управления электроприборами. К таким приборам относятся шлагбаумы, ворота, рольставни, системы уличного освещения, нагреватели, насосы и т.п.

В предыдущем материале мы уже рассказали о четырех устройствах этой серии:

  • MP323RX – универсальный приемник 433 МГц, 1 реле, 10 А, 2200 Вт, 80 м (обзор);
  • MP323RX1 – универсальный комплект 433 МГц, 2 реле, 10 А, 2200 Вт, 100 м;
  • MP323RX3 – универсальный комплект 433 МГц, 2 реле, 10 А, 2200 Вт, 300 м;
  • MP323TX5 – пульт для удаленного управления приемниками серии MP323RX до 500 метров.

Сегодня мы продолжим рассказ об устройствах этой серии, поскольку она пополнилась новыми интересными приборами.

Устройства дистанционного управления, работающие по радиоканалу на нелицензируемых частотах в полосе от 433.075 до 433.790 МГц, неизменно пользуются спросом среди любителей и профессионалов, разрабатывающих приборы, требующие мобильного управления, а также ручного и автоматического управления на расстоянии без прокладки кабелей.

К таким приборам относятся запирающие устройства (шлагбаумы, ворота, рольставни), домашние и промышленные системы уличного освещения, нагреватели различного назначения, электродвигатели, насосы и т.п. Как правило, управление этими приборами осуществляется без использования обратной связи. Используемые для таких целей модули дистанционного управления просты и надежны, не требуют подключения к Интернету и беспроводным сетям, могут работать в различных режимах управления и имеют невысокую стоимость.

В большинстве случаев дальность действия стандартных модулей не превышает 100 м на открытом пространстве. Но часто расстояние, на котором необходимо управлять полезной нагрузкой, превышает стандартные 100 м, что приводит к необходимости прокладки кабеля или применения сложных и недешевых технологий.

Компания Мастер Кит предлагает новую серию устройств дистанционного управления, которые могут работать на расстоянии до 500 м от передатчика до приемника, что покрывает большинство потребностей в такого рода управлении. Различное число каналов управления, режимов работы и способов кодировки позволяет выбрать оптимальное вариант решения конкретной задачи. Продолжаем обзор устройств.

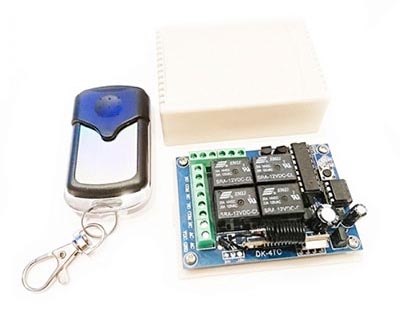

  1. MP323RX4 – универсальный комплект 433 МГц, 4 реле, 10 А, 2200 Вт.

Обзор беспроводных устройств большого радиуса действия

Комплект предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 100/500 метров. Приемник оснащен четырьмя электромагнитными реле и имеет четыре режима работы: триггер, переключатель, таймер и кнопка. Приемник из комплекта работает не только с пультами серии MP323TX, а так же с MP910, MP324M/передатчик, MP325M/передатчик и MP433/передатчик, как по отдельности, так и в смешанном режиме, что позволяет построить многоканальную систему управления с приемниками расположенными как в одной, так и в разных точках. Дальность работы до 500 метров достигается при работе с пультом MP323TX5.

Технические характеристики

  Рабочее напряжение приемника, В     11…14
  Рабочее напряжение передатчика, В     9…12
  Элемент питания передатчика     23А
  Рабочая частота, МГц     433.92
  Дальность управления (прямая видимость), м     100/500
  Макс. ток потребления приемника, мА     300
  Ток коммутации, А     10
  Мощность коммутации, Вт     2200
  Диапазон рабочих температур, С     –30…50
  Габаритны модуля в корпусе, мм     75 × 55 × 30

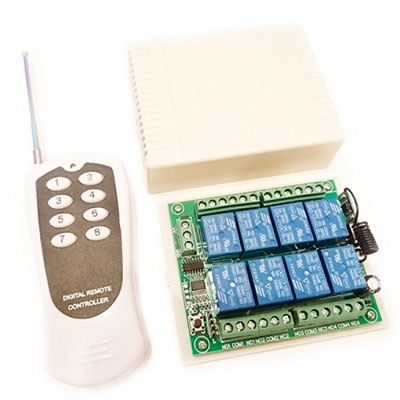

  1. MP323RX8 – универсальный комплект 433 МГц, 8 реле, 10 А, 220 Вт.

Обзор беспроводных устройств большого радиуса действия

Комплект имеет характеристики, аналогичные устройству MP323RX4, но число реле увеличено до 8, а пульт, соответственно, имеет 8 кнопок.

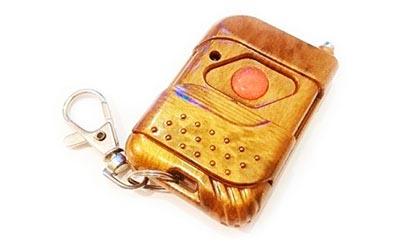

  1. MP323TX1 – пульт 1 кнопка для удаленного управления приемниками серии MP323RX до 150 метров.

Обзор беспроводных устройств большого радиуса действия

Недорогой дополнительный однокнопочный передатчик (брелок) диапазона 433 МГц. Предназначен для совместной работы с беспроводными универсальными приемниками серии MP323RX диапазона 433 МГц в том случае, когда не требуется многоканального управления.

Технические характеристики

  Напряжение питания, В     12
  Тип элемента питания     23А
  Ток потребления, мА     4
  Частота, МГц     433.92
  Модуляция     ASK
  Выходная мощность, мВт     10
  Дальность в прямой видимости, м     150
  Габаритные размеры, мм     60 × 40 × 15

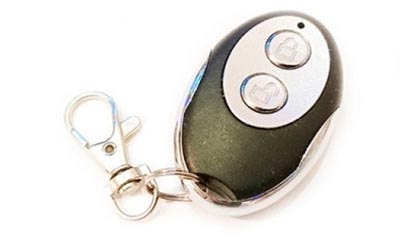

  1. MP323TX2 – пульт 2 кнопки для удаленного управления приемниками серии MP323RX до 80 метров.

Обзор беспроводных устройств большого радиуса действия

Малогабаритный дополнительный двухкнопочный передатчик.

Технические характеристики

  Напряжение питания, В     3
  Тип батареи питания     CR2302
  Ток потребления, мА     4
  Частота, МГц     433.92
  Модуляция     ASK
  Выходная мощность, мВт     10
  Дальность в прямой видимости, м     80
  Габаритные размеры, мм     55 × 35 × 15

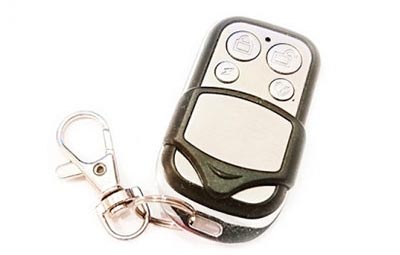

  1. MP323TX4 – пульт 4 кнопки для удаленного управления приемниками серии MP323RX до 100 метров.

Обзор беспроводных устройств большого радиуса действия

Малогабаритный дополнительный четырехкнопочный передатчик.

Технические характеристики


  Напряжение питания, В     12
  Тип батареи питания     23А
  Ток потребления, мА     4
  Частота, МГц     433.92
  Модуляция     ASK
  Выходная мощность, мВт     10
  Дальность в прямой видимости, м     100
  Габаритные размеры, мм     60 × 30 × 15
  1. MP323TX4J – пульт 4 кнопки для неограниченного подключения к приемникам серии MP323RX до 100 метров.

Данный пульт отличается от версии MP323TX4 тем, что идентификационный код передаваемого сигнала можно менять самостоятельно с помощью перемычек на плате. Благодаря такой возможности к одному приемнику можно подключить неограниченное количество передатчиков.

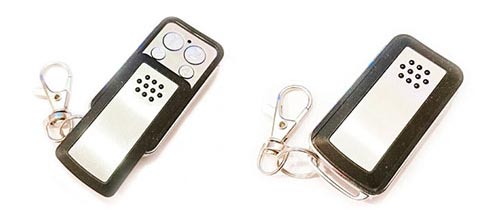

  1. MP323TXcopy – пульт «дубликатор» 4 кнопки для управления различными приемниками 433 МГц до 100 метров

Обзор беспроводных устройств большого радиуса действия

Дополнительный четырехкнопочный передатчик (брелок) диапазона 433 МГц. Предназначен для совместной работы с беспроводными системами дистанционного управления диапазона 433 МГц с ASK модуляцией. Поддерживает большое количество приемников с фиксированным и обучающим кодом, таких как WOKEE и TELEIMPEX, а так же систем, построенных на микросхемах SC5262 / SC5272, HX2262 / HX2272, PT2262 / PT2272, EV1527, RT1527, FP1527, HS1527, SC5211, HS2260, SC1527, SC2262.

Примеры таких устройств из каталога Мастер Кит:

MP323RX, MP323RX1,MP323RX3, MP323RX4, MP323RX8, MP910, MP911, MP912, MP913, MP426, MP324M, MP325M, MP326M, MA3484BM, MA3686B, MA0353A, MA8182, MA8183, MA8184, MA9801E27, MA9802E27, MA9803E27, MA9938G1, MA9938G2, MA9938G3, MA3171E, MA3272B, MA3373E и т.п.

Технические характеристики

  Напряжение питания, В     12
  Тип элемента питания     23А
  Ток потребления, мА     4
  Частота, МГц     433.92
  Модуляция     ASK
  Выходная мощность, мВт     10
  Дальность в прямой видимости, м     100
  Габаритные размеры, мм     55 × 30 × 15

Надеемся, что вы найдете среди рассмотренных устройств наиболее пригодные для решения ваших задач.

masterkit.ru
