Универсальный приемник 433 МГц на 4 канала

Встраиваемый малогабаритный универсальный приемник 433 МГц на 4 канала, имеющий на своих выходах сигналы TTL-уровней. Предназначен для совместной работы с различными передатчиками диапазона 433 МГц, имеющими модуляцию ASK.

Устройства дистанционного управления, работающие по радиоканалу на нелицензируемых частотах в полосе от 433.075 до 433.790 МГц, неизменно пользуются спросом среди любителей и профессионалов, разрабатывающих приборы, требующих мобильного управления, а также ручного и автоматического управления на расстоянии без прокладки кабелей.

К таким приборам относятся запирающие устройства (шлагбаумы, ворота, рольставни), домашние и промышленные системы уличного освещения, нагреватели различного назначения, электродвигатели, насосы и т.п. Как правило, управление этими приборами осуществляется без использования обратной связи. Используемые для таких целей модули дистанционного управления просты и надежны, не требуют подключения к Интернету и беспроводным сетям, могут работать в различных режимах управления и имеют невысокую стоимость.

Устройства, работающие по этому принципу широко представлены на сайте компании Мастер Кит, их обзоры публиковались в блоге компании:

• https://masterkit.ru/blog/articles/obzor-besprovodnykh-ustrojstv-bolshogo-radiusa-dejstviya
• https://masterkit.ru/blog/articles/obzor-besprovodnykh-ustrojstv-bolshogo-radiusa-dejstviya-chast-2
• https://masterkit.ru/blog/articles/mp323rx-universalnyj-komplekt-du-433-mgts

Все рассматриваемые в этих обзорах приборы имеют в своем составе электромагнитные реле в качестве исполнительных механизмов. Но в ряде случаев разработчику электронного устройства с применением беспроводного управления не нужны такие реле, поскольку приемник является небольшой частью более сложной схемы, где применение механических реле необоснованно.

В таком случае вполне подойдет малогабаритный модуль, имеющий на своих выходах сигналы TTL-уровней.

Вот такое чисто DIY-устройство и его описание мы и хотим предложить в качестве дополнения к упомянутым обзорам.

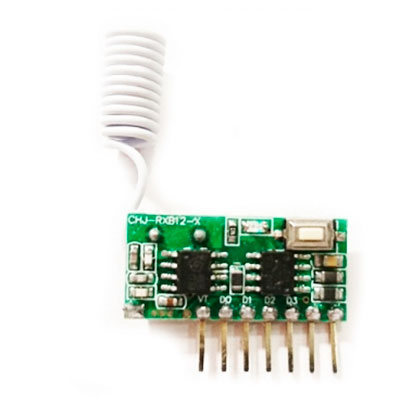

Представляем модуль MP323R – универсальный приемник, работающий на частоте 433 МГц.

Это малогабаритное устройство, которое можно встроить в разрабатываемую схему, просто впаяв в стандартные отверстия с шагом 2.54 мм. Модуль работает в режиме «кнопка», то есть сигнал на выходе соответствующего канала будет иметь высокий уровень, пока нажата запрограммированная на этот канал кнопка на пульте управления. Каналы имеют независимое управление.

Модуль может быть подключен к микроконтроллеру для дальнейшей логической обработки поступающих команд. На основе модуля с применением микроконтроллера и без него можно создать систему управления различными бытовыми и промышленными устройствами: насосом, освещением, климатическим оборудованием, грузоподъемным механизмом и т.п.

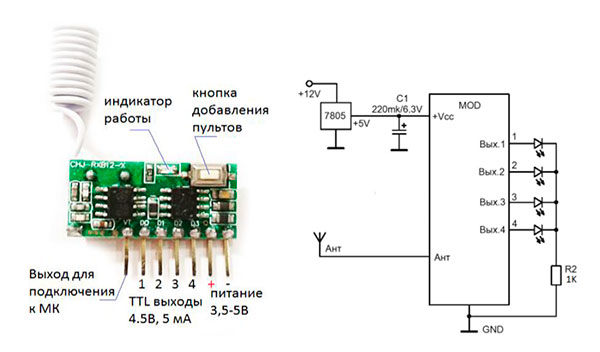

Схема подключения очень проста:

Приемник предназначен для совместной работы с различными передатчиками диапазона 433 МГц, имеющими модуляцию ASK. Он поддерживает большое количество передатчиков с фиксированным и обучающим кодом, к примеру, таких как WOKEE и TELEIMPEX.

Также поддерживаются системы, построенных на микросхемах SC5262 / SC5272, HX2262 / HX2272, PT2262 / PT2272, EV1527, RT1527, FP1527, HS1527, SC5211, HS2260, SC1527, SC2262. Среди таких систем можно указать приборы из каталога Мастер Кит: MP323TX1, MP323TX2, MP323TX4, MP324TX5, MP910, MP324M/передатчик, MP325M/передатчик.

Для питания модуля можно применить преобразователи напряжения и стабилизаторы из каталога Мастер Кит, например, такие как GS05E-USB, PW0512, PW24-1-2.

Технические характеристики

Напряжение питания, В   —   3.5 … 5   Ток потребления, мА   —   4   Частота, МГц   —   433.92   Модуляция   —   ASK   Чувствительность, мкВ   —   0.7   Дальность в прямой видимости, м   —   50/500   Диапазон рабочих температур, °С   —   –30 … +50   Габаритные размеры, мм   —   27 × 14 × 7

Как видно из таблицы, модуль обладает широким диапазоном рабочих температур, малым током потребления, а также отличается малыми габаритами.

Дальность работы до 500 м достигается при совместной работе с пультом MP324TX5.

Для добавления передатчиков нажмите кнопку добавления пультов. Нажимайте кнопку на пульте до появления индикации на приемнике. Для очистки памяти приемника удерживайте кнопку добавления пультов более 5 секунд до появления соответствующей индикации.

Универсальный приемник для устройств домашней автоматики MP323R является надежным и простым в эксплуатации прибором, имеющим широкий диапазон применения.
