Тематические конструкторы по электронике для тех, кто хочет подробностей. NR06 – электронный конструктор «Переключатель», серия Азбука электронщика.
В ассортименте компании Мастер Кит есть несколько тематических конструкторов-наборов, предназначенных для детей в возрасте от 10 до 14 лет, а также для всех, кто интересуется электроникой и готов начать ее изучение с азов. Тематическими данные наборы можно назвать потому, что каждый из них посвящен ознакомлению и изучению отдельной группы электронных комплектующих. Общим для тематических наборов, помимо интереснейших опытов, является вложенная в каждую коробку обстоятельная красочная брошюра-учебное пособие, в которой приведены подробные инструкции к электрическим схемам и исчерпывающими объяснениями того, как их собирать, а также предполагаемые результаты выполнения экспериментов. Такой подход позволяет глубоко изучить входящие в состав конструктора материалы и компоненты, понять их назначение при создании электронных схем и получить начальные теоретические знания в области электроники и электронных компонентов.
В этом материале мы рассмотрим конструктор, посвященный переключателям, без которых не обходится практически ни один электронный прибор.
Конструктор называется так: NR06 Электронный конструктор "Переключатели" – серия Азбука электронщика.

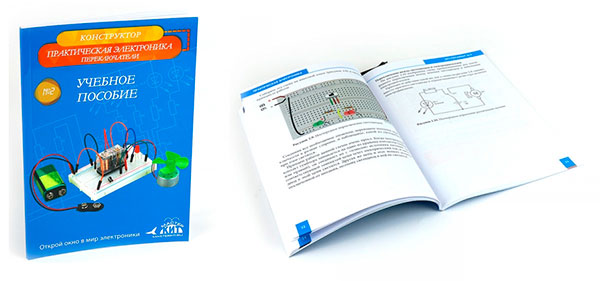

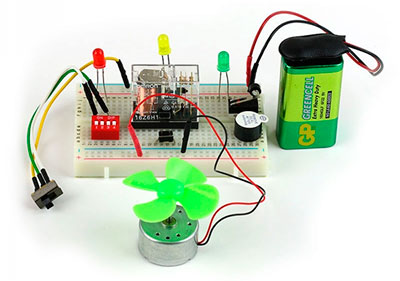

В набор входят все необходимые для опытов электронные компоненты (переключатели, резисторы, конденсаторы, реле, светодиоды, источники питания, соединительные провода и пр.), а также цветное обучающее пособие объемом около 100 страниц, в котором содержится подробное описание 10 практических экспериментов, связанных с использованием различного типа переключающих элементов.
Каждый эксперимент содержит теоретическую часть, в которой рассматриваются принципы работы и внешний вид различных переключателей, и практическую часть с принципиальными электрическими схемами и монтажными схемами с использованием беспаечной макетной платы. В конце каждого эксперимента предлагаются задания для самостоятельной работы и контрольные вопросы.
Все опыты тщательно разработаны с учетом возраста, на который рассчитан конструктор (от 10 лет) и не требуют присутствия взрослых при их проведении. Напряжение питания схем не превышает 9 вольт и совершенно безопасно.

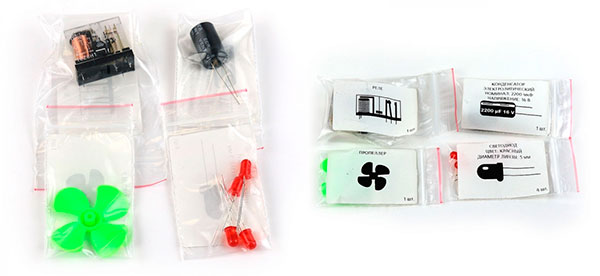

Каждый компонент, входящий в состав конструктора, имеет отдельную упаковку с маркировкой, позволяющей легко его опознать и использовать.
После проведения всех опытов юный экспериментатор получит представление о применении переключающих компонентов в электронных цепях и сможет использовать эти сведения при конструировании своих собственных устройств, а также расширить свои знания об электронике в целом. Такие знания способствуют повышению самооценки ребенка, помогут ему в выборе будущей профессии, повысят его авторитет среди сверстников и учителей.
Приведем список компонентов, входящих в набор:
|
Вспомогательный инструмент
|
*) Мультиметр не входит в состав набора, но мы рекомендуем приобрести его дополнительно, чтобы понимание работы электронных схем было более полным. Измеряя напряжение, ток и сопротивление можно сопоставлять полученные результаты с теоретическими знаниями, находить ошибки в собранных схемах и приучаться к проведению электронных измерений.
Недорогой классический мультиметр для домашнего использования – DT-830B
С расчетом на будущее можно приобрести прибор с более широким набором функций и высокой точностью измерений:
- универсальный цифровой мультиметр – M-890C или
- начальную модель профессиональной серии мультиметров – MY-62.
Также отметим, что если купить Конструктор NR06 в комплекте с мультиметром, то покупка обойдется дешевле, чем отдельное приобретение мультиметра и конструктора.
Для того, чтобы понять, какие же опыты предстоит сделать, осваивая переключатели, а также оценить объем книги, посмотрим, какие разделы содержит оглавление учебного пособия:
Введение
Техника безопасности
Список компонентов
Перечень графических обозначений
Правила пользования макетной платой
Правила подключения источника питания к макетной плате
ЭКСПЕРИМЕНТ № 1. Кнопка. Схемы включения
ЭКСПЕРИМЕНТ № 2. Тумблер. Схемы включения
ЭКСПЕРИМЕНТ № 3. DIP - переключатель.
Схемы включения
ЭКСПЕРИМЕНТ № 4. Геркон. Схемы включения
ЭКСПЕРИМЕНТ № 5. Управление зарядом конденсатора с помощью магнита
ЭКСПЕРИМЕНТ № 6. Управление нагрузкой с помощью Геркона
ЭКСПЕРИМЕНТ № 7. Реле. Схемы включения
ЭКСПЕРИМЕНТ № 8. Управление нагрузкой с помощью реле
ЭКСПЕРИМЕНТ № 9. Управление реле с помощью магнита
ЭКСПЕРИМЕНТ № 10. Телеграф Морзе. Азбука Морзе
Теоретическая часть предваряет каждый раздел, далее следует часть практическая, и в завершении раздела следуют вопросы для самопроверки на усвоение материала.
В каждом эксперименте данного конструктора для создания схем используется макетная плата. Она представляет собой пластиковую панель, на лицевой стороне которой расположены отверстия, под которыми скрыты контакты, определенным образом электрически соединенные между собой. Освоив построение схем на макетной плате, можно легко и быстро собирать собственные схемы, столь же быстро разбирать их, и собирать новые. В пособии приведено описание макетной платы, принцип соединения рядов и строк, а также способы ее использования при построении схем.
Посмотрим, как в брошюре выглядит опыт по сборке схемы управления светодиодом и пьезодинамиком с помощью электромагнитного реле и геркона, переключаемого магнитом.
Из этого опыта можно узнать, что такое геркон, электромагнитное реле и как можно переключать электрические цепи с помощью этих компонентов.

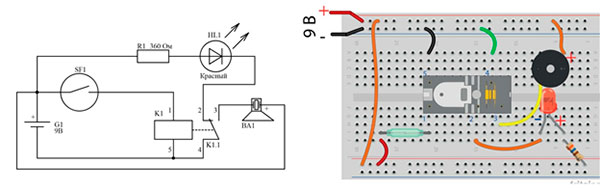

- Соберите на макетной плате схему в соответствии с рисунком:
Будьте внимательны, соблюдайте полярность при установке светодиода и пьезодинамика – и у того, и у другого вывод «+» длиннее. Для увеличения громкости динамика надо снять наклейку с его верхней части. Сориентируйте реле в строгом соответствии с рисунком.
- Геркон (ГЕРметизированный КОНтакт) замыкает свои контакты при воздействии на них магнитного поля. В собранной схеме геркон включает подачу напряжения на обмотку реле, которое переключает две цепи – питание светодиода и питание пьезодинамика.
Если магнитного поля нет, то светится светодиод, если есть, то звучит динамик, а светодиод гаснет.
Изменяйте расстояние между магнитом и герконом и убедитесь в этом. Найдите, при каком расположении магнита в пространстве геркон включается на наибольшем расстоянии.
Принцип действия геркона является основой для создания датчиков открытия дверей. При закрытой двери магнит удерживает геркон в одном состоянии, при открывании двери магнит удаляется от геркона и его состояние изменяется, включая какой-либо сигнал.
Конструктор-набор для изучения переключателей NR06 послужит отличным подарком для любого пытливого и любознательного ребенка, а также для всех, кому интересно, как работает электроника.
Посмотрите видеоматериалы по тематическим и другим конструкторам Мастер Кит:
