Шиганов А.А. ЗАО «ПриСТ»
В статье рассматриваются 4 модели цифровых осциллографов серии АКИП-4113, отвечающие критериям: компактность, производительность, доступная цена. Изложены их конструктивные особенности, реализованные новации, технические характеристики и функциональность.
Портативные осциллографы 4113-серии (торговая марка АКИП™) представляют собой пример современной инженерной разработки, выполненной с применением передовой элементной базы и качественных материалов. По функциональности это комбинированные приборы «2 в 1» (скопметры): сочетающие в себе ресурсы цифрового запоминающего осциллографа и измерительные возможности мультиметра. Приборы отличает стильный дизайн: предусмотрены раздельные клавиши для каждого из каналов (усиление, регулировка, параметры), систем развертки, синхронизации и дополнительных функций. Приборы компактны, имеют малый вес, удобны в работе и содержат в комплекте поставки все необходимые принадлежности для эксплуатации.

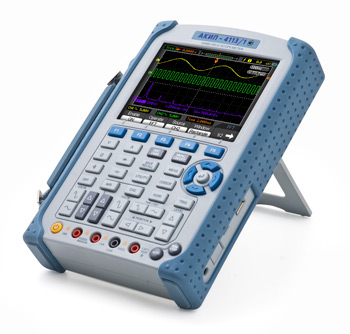

Рисунок 1. Осциллограф-мультиметр АКИП-4113/1
Осциллограф
Следует в первую очередь отметить, что каждая из моделей линейки это портативный 2-х канальный цифровой запоминающий осциллограф на базе 8 битного АЦП с полосой пропускания 60 МГц (АКИП-4113/1), 200 МГц (АКИП-4113/2), 600 МГц (АКИП-4113/4 и АКИП-4113/5). Частота дискретизации в реальном времени составляет 150 МГц (АКИП-4113/1), 500 МГц (АКИП-4113/2), 1 ГГц (АКИП-4113/4), 2 ГГц (АКИП-4113/5). При необходимости может быть включена эквивалентная частота дискретизации (для периодического сигнала), которая во всех моделях составляет 50 ГГц.
Коэффициенты отклонения каждого из каналов вертикального отклонения регулируются в диапазоне от 2 мВ/дел до 10 В/дел (для модели АКИП-4113/1 – 10 мВ/дел…5 В/дел). Значения коэффициента развертки находятся в диапазоне 5 нс/дел … 1000 с/дел (для АКИП-4113/1), 2 нс/дел…1000 с/дел (для АКИП-4113/2), 1 нс/дел…1000 с/дел (для АКИП-4113/4 и АКИП-4113/5). Предел значения допускаемой погрешности установки Кразв составляет ±0.01%.
В режиме «Осциллограф» функциональность и измерительные ресурсы характеризуются следующими параметрами: 22 вида автоматических измерений с возможностью табличного вывода результатов, курсорные измерения ΔU, ΔT (включая интеллектуальный режим «слежение» - на рис. 2). Объем памяти составляет 16 кБ на канал (32 кБ - при объединении каналов).

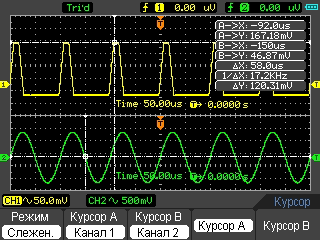

Рисунок 2. Курсорные измерения по двум каналам
в режиме «Слежение / Track»
Результаты автоматических измерений отображаются в нижней части экрана (строка значений параметров). Одновременно может быть выведено до 3-х параметров. В стандартное меню автоизмерений добавлены измерения временных интервалов между сигналами (Delay), поступающими на входы каналов 1 и 2.
Предусмотрены следующие виды синхронизации: ТВ-синхронизация (кроме АКИП-4113/1), по фронту, по длительности, попеременно/ALT, в старших моделях дополнительно - по крутизне фронта/среза (времени нарастания/ спада).
Внутренняя память позволяет сохранять 15 осциллограмм и 15 профилей настроек (запись и вызов). Пользователь, с учетом дополнительных функций (звуковое сопровождение нажатия клавиш, время автовыключения питания, интервал индикации всплывающего меню и др.) может гибко конфигурировать осциллограф для различных приложений. Возможности математических операций с осциллограммами и преобразование сигнала включают: БПФ (частотный анализ), функции +, -, х, /, инверсия входного сигнала.
Дополнительные возможности и особенности: встроенный калибратор 1 кГц, режим X-Y, возможность допускового теста по шаблону (Mask), покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью).
Функция допускового контроля «Годен/Не годен» (рис. 3) позволяет отслеживать изменения сигналов исходя из того, находится сигнал внутри заданной пользователем маски (годен) или выходит за лимитированные пределы (не годен). Вызов меню для создания маски или внесения изменения в уже существующий шаблон производится нажатием кнопки «Утилиты» на передней панели и последующим выбором с помощью кнопки F5 строки «Годен/ Не годен». При помощи клавиш вертикального усиления и развертки по горизонтали на передней панели производится установка горизонтального и вертикального допуска в пределах регулировки деления на один шаг.

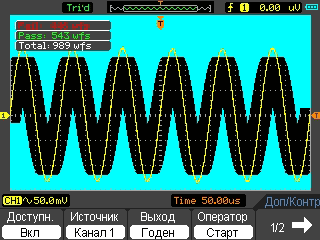

Рисунок 3. Режим допускового контроля «Годен/Не годен»
в режиме «Слежение / Track»
Функция цифрового регистратора (Запись/Воспр. – рис. 4) обеспечивает запись осциллограмм сигналов Каналов 1 и 2 с максимальной длиной записи до 1.0000 кадров. Регистратор позволяет записать «быстрые» сигналы и медленно их воспроизвести или записать «медленные» (до 1000 секунд) сигналы и в дальнейшем быстро их воспроизвести. Диапазон регулировок скорости регистрации (режим «запись / воспроизведение») от 1 кадр/ 10 мс - для быстрых или ВЧ сигналов до 1 кадр / 20с – для медленных сигналов или достаточно статичных процессов. По умолчанию при активации цифрового регистратора дискрет скорость записи выбирается равным 100 мс.

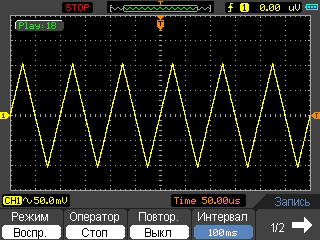

Рисунок 4. Вид экрана в режиме «Воспроизведение»
(в левом верхнем углу – счетчик кадров)
Встроенный частотомер по выбору может функционировать в режиме измерения частоты входного сигнала (погрешность ±0,01%) или в режиме счетчика числа импульсов с возможностью ручной остановки и возобновления счета.
Мультиметр
В режиме «Мультиметр» (примеры интерфейса демонстрирующие работу прибора в режиме мультиметра смотрите на рис. 5a - 5e) обеспечивается: измерение напряжения (до ~600В/ 800 В пост.), силы постоянного и переменного тока (до 10 А), сопротивления (до 60 МОм), емкости (до 400 мкФ), прозвонка цепи, проверка диодов (тест p-n), максимальная индикация цифровой шкалы «6000».
 |
 |

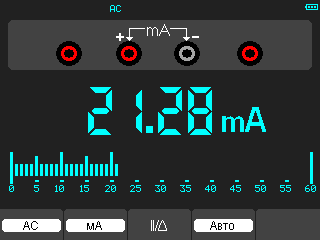

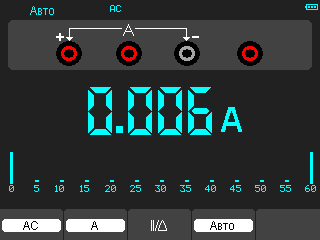

| a) измерение тока | b) измерение тока на мА пределе |
 |
 |

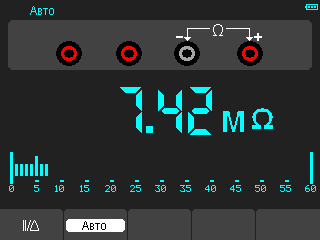

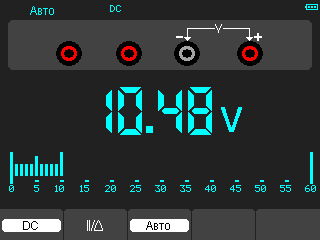

| с) измерение напряжения | d) измерение сопротивления |
 |
|

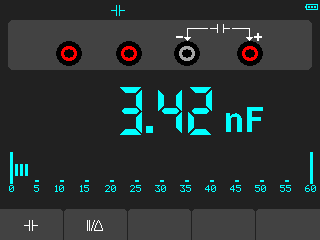

| e) измерение емкости | |
Рисунок 5. Примеры изображения на экране прибора в режиме мультиметра
Для измерения силы тока используются разнесенные входы: «мА» и «А», что позволяет выполнять непосредственные измерения больших токов без необходимости подключения шунтирующего сопротивления.
Сопряжение с ПК и программное обеспечение
Для дистанционного управления и сохранения данных прибор оборудован интерфейсом USB (стандарт USB 2.0) в реализациях, как "device" (периферийное устройство), так и "host" (головное устройство) (см.: рис. 6). Интерфейс USB в конструктиве USB mini B - т.н. "device-интерфейс" предназначен для сопряжения с ПК, с возможностью интеграции с приложениями LabView / Visual Basic / Visual C. Другой разъем в конструктиве USB A является «host-интерфейсом» и предполагает подключение к нему различных USB накопителей (например, USB флеш-дисков и т.д.) для сохранения результатов измерений: снимков экрана (.BMP), профилей установок органов управления (.SET) или формализованных данных отсчетов (.CSV) для последующей обработки (в Excel, Word). ПО совместимо с ПК под управлением ОС MS Windows 2000, XP и Vista.
Рисунок 6. Панель интерфейсов
(слева направо: USB A "host", USB mini B "device",
место опционального LAN интерфейса, разъем питания 8,5 В, 1,5 А)

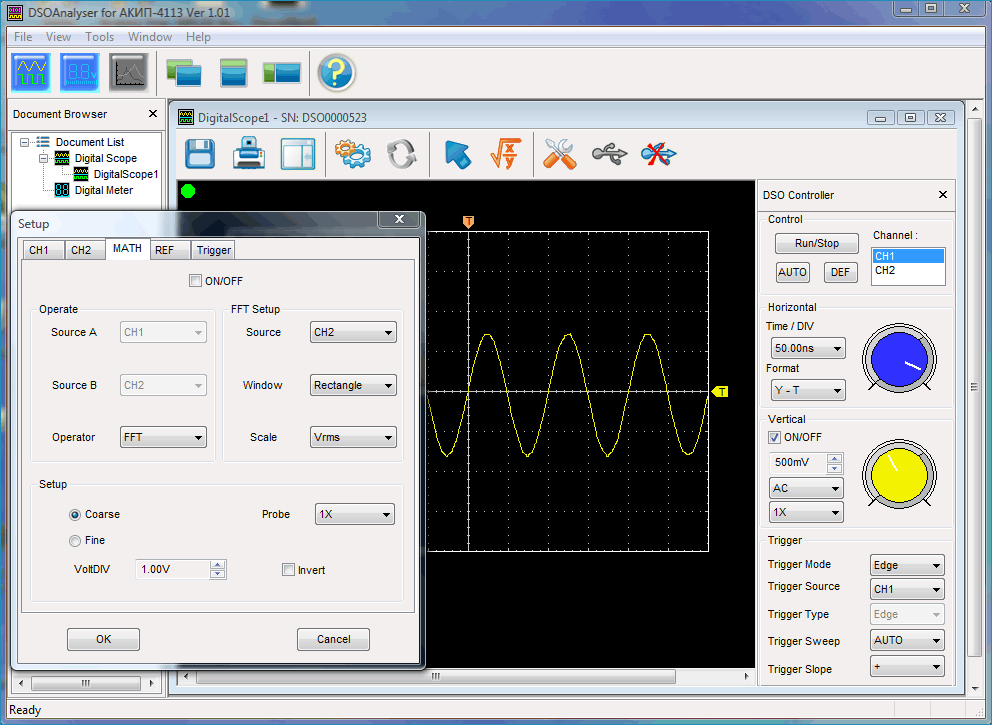

Рисунок 7. Интерфейс ПО АКИП-4113
Следует отметить, что ПО обеспечивает поддержку не только режима «осциллограф» (работа с осциллограммами), но и управление настройками прибора в режиме «мультиметр»: отображение экрана и вывод данных. Осциллограф может поддерживать обмен данными только одному из данных интерфейсов. При подключении к ПК и установлении связи с прибором - подключение USB-Flash не распознается.
Важное достоинство новой серии - полностью локализованный внутренний интерфейс. Меню и все контекстные информационные сообщения отображаются на русском языке. Во всех моделях серии (кроме 4113/1) обеспечивается техническая поддержка в виде справочника пользователя (HELP) внедренного в оболочку прибора. Отличительной особенностью новинок является высококонтрастный цветной ЖК-дисплей (TFT, диагональ 14.5 см, 240 × 320 точек) с LED-подсветкой.
Комплект поставки
Комплект поставки включает: щупы мультиметра (2 шт), пробники осциллографа ×1 / ×10 (2 шт), кабель USB, адаптер питания 220 В, удобный вместительный мягкий кейс для транспортировки и хранения принадлежностей, руководство по эксплуатации. Гарантия на прибор – 1 год.

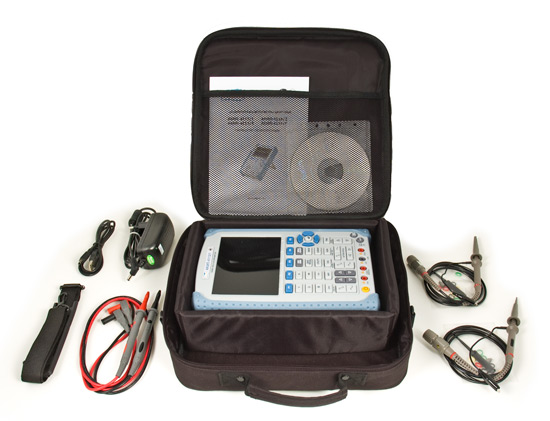

Рисунок 8. Комплект поставки осциллографов серии АКИП-4113
Приборы имеют универсальное питание: от адаптера ( зарядного устройства) напряжением ~220 В/ 50 Гц; (8.5 В пост. 1.5 А) или от аккумуляторной Li-ion батареи (7.4 В; 3500 мА·ч).
Резюме
- Ключевые преимущества и особенности
В новой линейке акцент сделан на выпуск моделей с полосами пропускания 200 МГц/ 600 МГц и дискретизацией до 2 ГГц (!!!), что весьма необычно для приборов такого класса. Даже ведущие компании-производители СИ на сегодняшний день предлагают модели скопметров с полосой пропускания, как правило, не выше 200 МГц.
- Удобство
В осциллографах имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчеты осциллограмм) и облегчит последующую обработку сохраненных результатов при документировании отчетов. Кроме того, это позволяет быстро обновлять прошивку (при выходе очередных усовершенствованных версий софта) всего в три шага: подключить USB-flash, выбрать требуемый файл и загрузить его. Русифицированный интерфейс, удачная структура меню и оптимальное расположение органов управления позволяют пользователю, имеющему даже начальные навыки, приступить к работе практически немедленно, без необходимости длительного освоения.
- Гибкость визуализации
Форма входного сигнала может быть использована в качестве опорной Ref-осциллограммы (источники Кан 1 / Кан2 / Матем). При необходимости она выводится одновременно с текущим входным сигналом для анализа. Это удобно, например, в режиме наблюдения и верификации формы сигналов в контрольных точках радиотракта при настройке.
- Портативность
Осциллографы имеют оптимальные массо-габаритные параметры: небольшие размеры и вес всего около 1,2 кг (с установленным аккумулятором). Наличие батарейного питания с ресурсом гарантированной работы не менее 6 часов (!) обеспечит автономное применение осциллографа без привязки к сети ~200 В, а также возможность эксплуатации в «полевых» условиях.
Широкий перечень технических возможностей, функциональных режимов и пользовательских настроек позволяет использовать осциллографы в таких областях, как сервисное обслуживание, техническая эксплуатация, диагностика и ремонт (АКИП-4113/1) , а также для других измерительных задач и технических приложений требующих полос пропускания сигналов от 200 до 600 МГц: НИОКР, учебные заведения, научные лаборатории, инженерный дизайн, (АКИП-4113/2; АКИП-4113/4 и АКИП-4113/5).
По совокупности метрологических параметров и критерию «цена/качество» новинки превосходят подобные им осциллографы ОМЦ-22 / ОМЦ-26 и АКИП-4102 / АКИП-4103.
В соответствии с поручением Ростехрегулирования РФ в настоящее время проводятся испытания новой серии в составе АКИП-4113/1, АКИП-4113/2, АКИП-4113/4 и АКИП-4113/5 для целей утверждения типа СИ и внесения в Госреестр СИ РФ.
