Импульсные источники питания АКИП-110x

Шиганов А.А. ЗАО «ПриСТ»

В статье рассмотрены особенности, основные технические характеристики и функциональные возможности импульсных источников питания серии АКИП-110x.


Импульсные источники питания постоянного напряжения АКИП-1101, 1102, 1103, 1104, 1105 (далее – источники питания) предназначены для формирования выходного постоянного напряжения и тока с широкими пределами регулировки при использовании в лабораторных и промышленных условиях. Источники обеспечивают работу в режиме стабилизации напряжения (CV) или стабилизации тока (CC) с автоматическим переключением при изменении характера нагрузки.

Алкалиновые батарейки POWER FLASH – новая продукция в линейке поставок Компэл

Конструктив и массогабаритные параметры младших моделей серии АКИП-1101, 1102, 1103 одинаковы, источники питания отличаются лишь выходными характеристиками: 20 В / 5 А, 36 В / 3 А, 60 В / 1.6 А – соответственно. В зависимости от задач использования, предусмотрена работа источников, как с изолированным выходом, так и при заземлении клеммы любой полярности (т.н. «плавающая» земля).

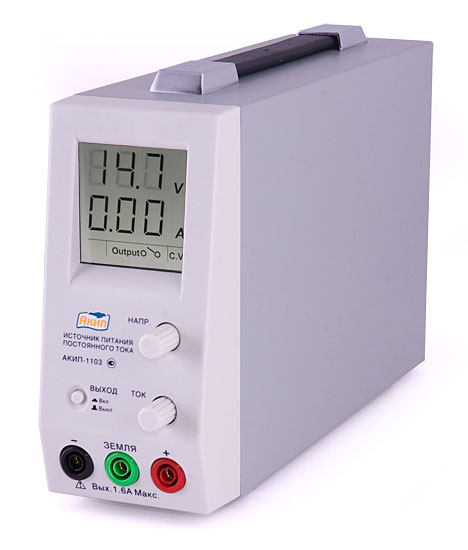

Источник питания АКИП-1103
Источник питания АКИП-1103

Корпуса выполнены в виде компактного моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, 2-х строчный цифровой дисплей (напряжение / ток) с индикаторами режима стабилизации (U / I), кнопка включения питания, гнезда выходного напряжения и заземления. Источники имеют отключаемый выход, схему защиты нагрузки от перенапряжения (OVP) и тепловую защиту выходных цепей от перегрева.

При выходной мощности 80 Вт источники АКИП-1104, 1105, являются 3-х диапазонными и обеспечивают выбор требуемого выходного напряжения и тока из ряда: 16 В / 5 А, 27 В / 3 А, 36 В / 2.2 А. Один такой источник способен заменить три источника с разными выходными значениями напряжения и тока. Практически выбор предела «Напряжение/Ток» осуществляется 3-мя отдельными кнопками со светодиодной индикацией установленного диапазона. Такая функциональность гибкость позволяет значительно увеличить их область применения. При переборе диапазонов в источниках АКИП-1104, 1105 предусмотрена защита нагрузки от ошибочных действий оператора: нажатие любой из 3-х кнопок диапазона автоматически отключает выход источника.

При больших выходных токах и протяженном соединительном кабеле происходит неизбежное падение напряжения в цепи. В результате напряжение на нагрузке становится меньше, чем на выходных гнездах источника питания. Вынесение точек измерения выходного напряжения непосредственно к нагрузке позволяет этого избежать. С этой целью в АКИП-1104 и в АКИП-1105 реализована возможность подключения удаленной нагрузки по 4-х проводной схеме (внешняя цепь обратной связи): 2 выхода для подключения цепи обратной связи (RS-, RS+), другие 2 выхода - аналоги гнезд передней панели (O/P-, O/P+).

В модели АКИП-1104 имеется возможность параллельного соединения 2-х и более источников для получения больших значений Iвых, что позволяет использовать их в буферном режиме для аккумуляторов большой емкости или применять для зарядки таких батарей. Соединение производится по схеме «Ведущий-Ведомые» при помощи специально предусмотренного переключателя и гнезд «Вход/Выход» на задней панели.

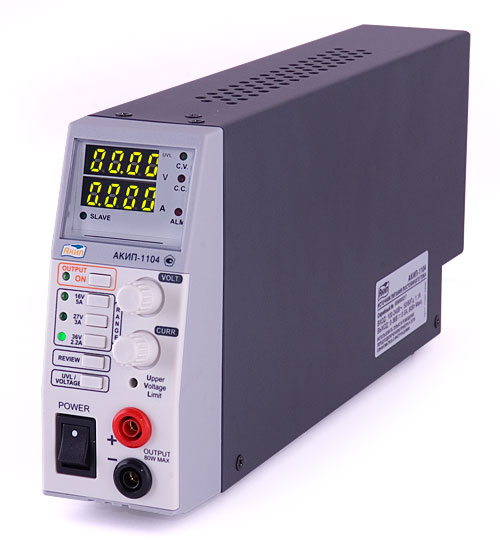

Источник питания АКИП-1104
Источник питания АКИП-1104

АКИП-1105 имеет 2-х уровневую дискретность регулировки: ГРУБО / ТОЧНО. В режиме точной настройки шаг изменения напряжения составляет 0.1 В, а шаг изменения тока 0.01 А. Источник оснащен схемой дистанционного включения/выключения Uвых и интерфейсами USB, LAN (разъем RJ45 локальной сети Ethernet). Основные технические характеристики модели приведены в таблице 1.

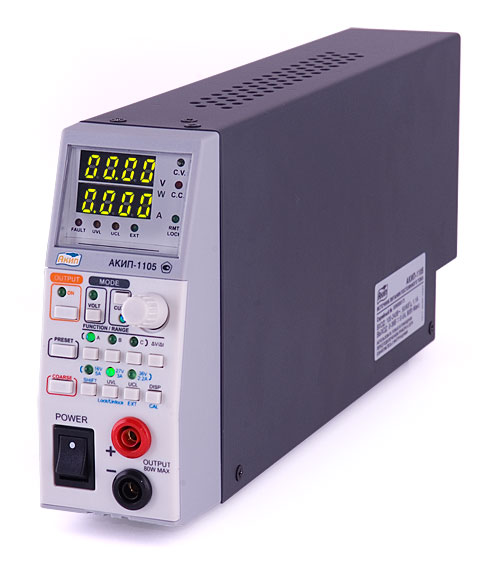

Источник питания АКИП-1105
Источник питания АКИП-1105

Дополнительные режимы и функции АКИП-1105:

  • Режим программирования для формирования выходного напряжения (тока) по произвольному закону.
  • Быстрый доступ к наиболее часто используемым комбинациям тока и напряжения (3 ячейки памяти).
  • 3 независимых ячейки А, В, С - для профилей Uвых (период изменения до 600 с).
  • Режим последовательной комбинации любых 2-х ячеек (период каждой 20 с).
  • Переключение нижнего цифрового индикатора с показаний тока «A» (красный) на показания мощности «W» (зеленый) - нажатием кнопки DISP.

С помощью манипуляций на передней панели задаются режимы воспроизведения постоянного напряжения с линейно изменяющимся Uвых от уровня А (5 В) до уровня В (10 В), с изменением во времени по ступенчатому/ пилообразному закону или произвольной формы.


Формирование периодического сигнала (режим Dt)

Формирование периодического сигнала (режим Dt)

Генерацией выходного сигнала можно управлять с помощью программного обеспечения «CONTROL SOFTWARE» (ПО) с возможностью предварительного просмотра формы сигнала и выводом регистрируемых данных, в том числе и в графическом виде. По завершении установки ПО на экране появится начальное диалоговое окно, в дальнейшем выбираются требуемые настройки и выполняются рекомендации по работе в меню.

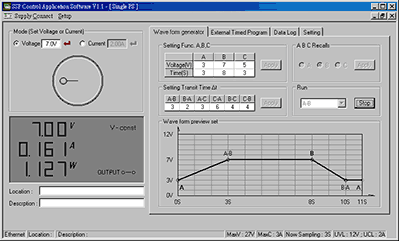

Диалоговое окно ПО для задания формы выходного напряжения

Штатное ПО позволяет дистанционно программировать источник питания для выполнения до 20 шагов. В каждом их шагов доступна предварительная установка значениями напряжения, тока и времени (от 1 секунды до 99 минут). В программе может быть задано выполнение от одного до бесконечного числа циклов.

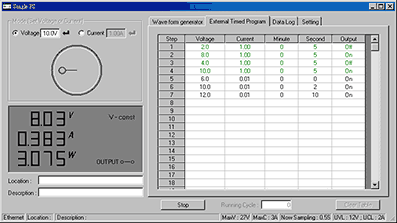

Диалоговое окно «External Timed Program»

Диалоговое окно «External Timed Program»

Источники питания АКИП-1101, 1102, 1103, 1104, 1105 по результатам испытаний внесены в Госреестр СИ за № 37469-08 и могут быть рекомендованы для обеспечения электронных устройств стабилизированным напряжением или током. Наличие режимов программирования (АКИП-1105), ограничения, стабилизации обеспечивают необходимые сервисные удобства, делают их незаменимыми при разработках радиоэлектронной техники, ремонте, настройке радиоаппаратуры, при проведении лабораторных тестов.
