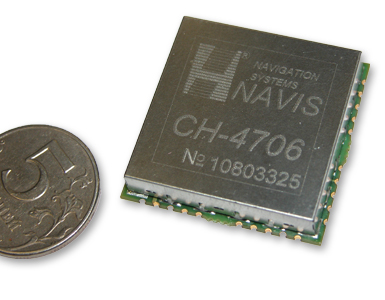

Одноплатный миниатюрный 24-х канальный навигационный приемник ГЛОНАСС/GPS

Описание:

Разработанный в КБ «НАВИС» одноплатный миниатюрный 24-х канальный навигационный приемник СН-4706 предназначен для интегрирования в различные системы в качестве навигационного датчика. СН-4706 обеспечивает определения текущих значений координат (широты, долготы, высоты), вектора скорости потребителя, а также текущего времени по сигналам СНС ГЛОНАСС, GPS и SBAS.

Приемник предназначен для применения в составе следующего оборудования:

• противоугонные автомобильные комплексы
• комплексы слежения за движением автомобильного, железнодорожного транспорта
• персональные навигационные приборы
• базовые станции мобильной связи
• станции доступа WiFi, WiMAX и другие
• прочее коммуникационное оборудование

Функции и возможности:

Приемник навигационный СН‑4706 разработан с учетом требований массового производства как элемент для поверхностного монтажа (SMT-монтаж).
В модуле СН-4706 реализованы:

• раздельные тракты приема сигналов СНС ГЛОНАСС и GPS NAVSTAR, что обеспечивает повышенную помехоустойчивость;
• качественные встроенные RАIM алгоритмы, рассчитанные на низкодинамичные объекты.

Приемник навигационный СН-4706 обеспечивает решение следующих задач:

• прием и обработку сигналов СНС ГЛОНАСС, GPS, SBAS (EGNOS/WAAS/MSAS) по открытым гражданским кодам СТ и C/A в диапазоне L1;
• автоматическую непрерывную выработку координат (широта, долгота, высота), текущего времени, курса и скорости;
• выдачу во внешние устройства текущих координат в системе координат WGS-84, ПЗ‑90, СК-42, СК-95;
• обновление координат с частотой 1, 2 и 5 Гц;
• оценку точности решения навигационной задачи;
• прием, хранение и обновление альманахов СНС ГЛОНАСС, GPS и SBAS;
• обмен информацией с внешними системами по протоколу NMEA 0183 (IEC 1162) или по протоколу бинарному протоколу BINR, разработанному КБ НАВИС;
• прием и учет корректирующей информации в соответствии с рекомендациями RTCMSC‑104V2.2;обмен с внешними потребителями по интерфейсу SPI;
• формирование сигналов ввода/вывода для подключения внешних устройств;
• реализации на программируемых входах/выходах пользовательского интерфейса;выдача потребителям метки времени;
• малые размеры модуля СН-4706, ориентация на SMT монтаж и отсутствие необходимости использования ВЧ и НЧ разъемов обеспечивают удобство и низкую стоимость решения задач потребителя.

Технические характеристики:

• Количество каналов приема: 24
• Режим: All – in – view
• ГЛОНАСС: L1-диапазон (1592…1610 МГц), СТ – код
• GPS/WAAS/EGNOS: L1-диапазон (1575.42 МГц), C/A-код

Точность определения (СКО): Плановых координат: в автономном режиме 3 м в дифференциальном режиме 2 м Высоты: 5 м Скорости: 0.05 м/с Времени: 50 нс Время получения навигационных параметров, не более: «холодный старт»: 90 с; «теплый старт»: 30 с; «горячий старт»: 15 с; перезахват, после пропадания сигнала на 20 с: 5 с Чувствительность: –165 дБВт Выполнение требований по назначению (ограничения COCOM): путевой скорости: от 0 до 500 м/с ускорении: до 5 g высоте: до 18000 м Потребляемая мощность, не более: режим захвата: 0.9 Вт режим слежения: 0.6 Вт режим засыпания: 0.3 Вт Габаритные размеры модуля: 35×35×6 мм; Вес, не более: 20 г.

Эксплуатационные характеристики:

• Рабочая температура окружающей среды: от –40 до +75 °C
• Рабочая повышенная влажность окружающей среды: 98% (40 °С)

Интерфейс:

• Два порта ввода/вывода RS-232Е
• Протоколы обмена: IEC1162 (NMEA0183), BINR, RTCM SC 104 v2.2
• Скорость обмена информации: до 38400 бит/с
• SPI – интерфейс (SCLK, SDIN, SDOUT)
