Изолированные трансиверы Texas Instruments для промышленных интерфейсов

Texas Instruments ISO15 ISO15M ISO308x ISO35 ISO35M ISO1050 ISO1176

Сергей Игнатов (КОМПЭЛ)

В данной статье речь пойдет о микросхемах ISO15/15M, ISO308x, ISO35/35M, ISO1050 и ISO1176 компании Texas Instruments, использование которых позволяет сэкономить место на плате, оптимизировать потребление, повысить безопасность конечных изделий, а также ускорить процесс разработки узла передачи данных.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

В проектировании современных электронных устройств важное место занимают интерфейсы связи. Многие разработчики знакомы с проблемами выжженных компьютерных портов и сбивающихся, казалось бы – без причины, каналов связи. При создании интерфейсных модулей применяют гальваническую развязку питания, цифровые изоляторы, а также некоторые пассивные элементы защиты. Как правило, при добавлении ESD-защиты получается от трех до шести микросхем (при развязке с помощью оптронов).

Компания Texas Instruments (TI) является одним из мировых лидеров в производстве интерфейсных микросхем с различными функциональными особенностями.

Разработки, ведущиеся TI в этой области, направлены на уменьшение стоимости, повышение степени интеграции необходимых элементов на кристалле, а следовательно – на уменьшение занимаемого места на плате. Встраиваемые защиты линий передач также дают возможность сэкономить на дополнительных микросхемах и пассивных элементах.

В линейке интерфейсных микросхем TI можно найти:

  • Приемопередатчики самых распространенных промышленных интерфейсов: RS-232, RS-485/RS-422, CAN, LIN, LVDS, USB, FireWire, i-Link;
  • Микросхемы физического уровня Ethernet с уникальными способностями поиска места разрыва кабеля;
  • Интерфейсы токовой петли;
  • Микросхемы защиты линий связи от электростатического напряжения;
  • Высокоскоростные преобразователи уровня логического сигнала для сопряжения микросхем с различным питанием, и многое другое.

«Земляная» петля

При передаче данных на больших скоростях появляется необходимость объединения общих точек узлов, что, в свою очередь, приводит к проблеме «земляной» петли.

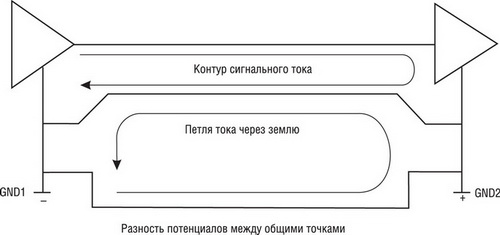

При существовании более одного пути тока, в схеме могут появиться и создать разность потенциалов на корпусах устройств паразитные контуры GND1-GND2 (рис. 1), что может, в свою очередь, привести к искажению передаваемых данных, а при применении в силовых установках и в случае пробоя силовых приборов – к поражению электрическим током.

Появление паразитных контуров в линии передачи данных
Рис. 1. Появление паразитных контуров в линии передачи данных

Для решения этой проблемы можно прибегнуть к:

  • Размыканию земляного контура (приводит к возникновению множества других проблем);
  • Применению синфазных дросселей;
  • Использованию дифференциальных усилителей;
  • Использованию гальванической изоляции.

Из всех предложенных вариантов только изоляторы позволяют обеспечить защиту при возникающей большой разности потенциалов (рис. 2).

Применение изолятора для устранения паразитного контура

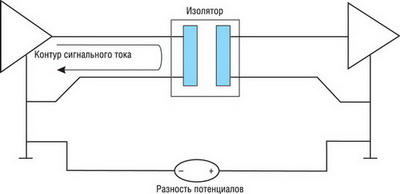

Рис. 2. Применение изолятора для устранения паразитного контура

Рисунок 3 иллюстрирует, как средний уровень сигнала, привязанного к общей точке GND1, колеблется из-за изменяющегося потенциала, и как после цифрового изолятора мы получаем сигнал стабильной амплитуды. Всем известно, как важно иметь стабильный логический уровень при высокоскоростной передаче данных.

Влияние изолятора на амплитуду сигнала логического уровня

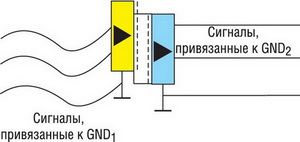

Рис. 3. Влияние изолятора на амплитуду сигнала логического уровня

Описание существующих решений

Рассмотрим проектирование интерфейса передачи данных на примере популярного в промышленности RS-485. Не будем описывать принципы работы RS-485, так как об этом подробно рассказано во многих источниках. Рассмотрим схему, часто применяемую разработчиками (рис. 4).

Типовая схема интерфейса RS-485 с использованием ISO7231A

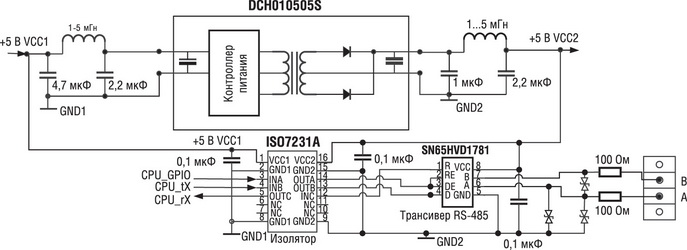

Рис. 4. Типовая схема интерфейса RS-485 с использованием ISO7231A

Питание организовано на базе высокоэффективного модуля DCH010505D компании Texas Instruments, имеющего гальваническую развязку 3 кВ в стандартном SIP-7 корпусе.

Для развязки линий передач использован цифровой изолятор ISO7231A, имеющий скорость передачи данных 1 Мбит, емкостную развязку 4 кВ и наименьшие среди аналогов задержки. Трансивер RS-485 SN65HVD1781 от TI тоже выбран не случайно, он выдерживает большое напряжение, приложенное к линиям передачи. Максимальное напряжение 70 В позволяет использовать этот трансивер без опасений:

  • В системах управления климатом (HVAC), где используется питание переменного тока 24 В, но его значение может достигать 34 В;
  • В телекоммуникационных системах, где стандартное напряжение постоянного тока 48 В, но может достигать 60 В;
  • В системах автоматизации зданий, где стандартное питание не превышает 50 В;
  • Для многих других применений, где существует опасность замыкания линий передачи данных на линии питания 70 В.

Используя трансивер SN65HVD1781, мы уже решили часть проблем, с которыми могут столкнуться разработчики, использующие стандартные решения для RS-485.

Дело в том, что этот трансивер имеет:

  • 16 кВ защиту от статических напряжений;
  • Failsafe-ресивер, обеспечивающий защиту от состояний бездействия, короткого замыкания и отключения от шины;
  • Широкий диапазон питания 3.3...5 В;
  • Возможность подключения к шине до 320 устройств;
  • Малое энергопотребление для приложений с батарейным питанием;
  • Возможность «горячего» подключения без потери данных на шине («антидребезг»).

Предложенный вариант является одним из самых надежных. Однако мы все равно используем стабилитроны для защиты от перенапряжений, защитные резисторы или предохранители в линии. При стандартном подходе появляются оптроны и, возможно, подтягивающие резисторы смещения уровня. В результате плата разрослась до неимоверных размеров.

Изолятор с интегрированным трансивером RS-485 рассмотрим на примере ISO15M.

Отличительные особенности:

  • Интегрированный трансивер, полностью соответствующий спецификациям стандарта RS-485;
  • Высокая отказоустойчивость в экстремальных применениях, доказанная испытаниями:
    • Встроенный изолятор с максимальным напряжением пробоя 4 кВ;
    • Изолирующий материал на основе SiO2, практически не подверженный старению (срок жизни микросхемы более 25 лет при 125°С);
    • Защита от статических напряжений 16 кВ;
    • Failsafe-ресивер (КЗ, обрыв, бездействие);
    • Расширенный температурный диапазон –55...125°С ;
    • Антидребезг при подаче питания для обеспечения «горячего подключения»;
  • Большое количество подключаемых устройств на шину;
  • Оптимизация под длинные линии передачи данных.

Так будет выглядеть схема при использовании ISO15M (рис. 5).

Типовая схема интерфейса RS-485 с использованием ISO15М

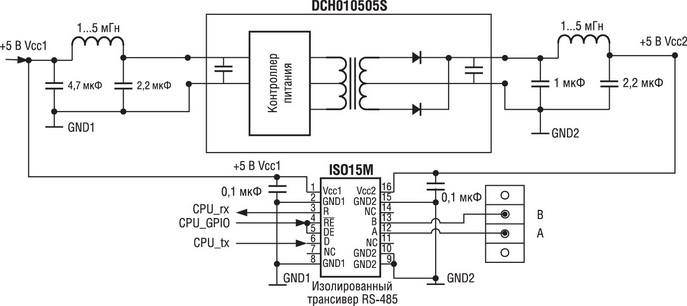

Рис. 5. Типовая схема интерфейса RS-485 с использованием ISO15М

TI также предлагает изолированные трансиверы для популярных промышленных интерфейсов различных типов. Их краткое описание представлено ниже.

ISO1050 – первый в мире изолятор со встроенным трансивером CAN

Этот гальванически развязанный CAN-трансивер соответствует, а по некоторым параметрам даже превосходит спецификации стандарта ISO11898. Устройство имеет буферизованные линии приема и передачи, гальванически развязанные с использованием диоксида кремния, обеспечивающего изоляцию до 4 кВ.

При использовании вместе с развязанными источниками питания устройство предотвращает влияние пульсаций на линиях данных, связанных с наводками на общий проводник первичной стороны, и защищает линии передачи данных, а также обеспечивает защиту от поражения электрическим током. Так же, как и CAN-трансивер, ISO1050 обеспечивает полный функционал современных CAN-приемопередатчиков вплоть до 1 Мбит/с (рис. 6).

Функциональная диаграмма ISO1050

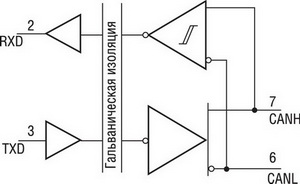

Рис. 6. Функциональная диаграмма ISO1050

Изолятор разработан для использования в применениях с тяжелыми условиями эксплуатации, имеет защиту от подключения с неправильной полярностью, перенапряжения на шине и обрыва земли в диапазоне напряжений –27...40 В, а также защиту от перегрева. ISO1050 имеет напряжение питания 3...5 В и расширенный температурный диапазон –55...125°C.

PROFIBUS изолированный трансивер

ISO1176 – развязанный дифференциальный трансивер, разработанный для использования в приложениях PROFIBUS. Устройство идеально для передачи данных на большие расстояния; так как контур «земляной петли» разорван, возникает возможность использовать намного больший диапазон напряжения на шине. Симметричная развязка обеспечивает 2.5 кВ RMS между трансивером и входной логикой. Гальванически развязанный дифференциальный трансивер – интегральная схема, разработанная для двунаправленной передачи данных по многоточечным шинам. ISO1176 состоит из цифрового изолятора, дифференциального приемника и передатчика (рис. 7).

Функциональная диаграмма ISO1176

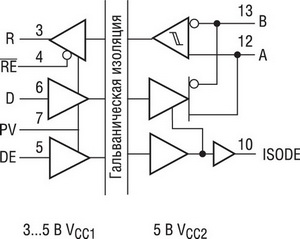

Рис. 7. Функциональная диаграмма ISO1176

Все линии управления режимами работы также развязаны. Низкое потребление по шинам данных позволяет организовать работу с сетями, содержащими до 160 узлов. Скорость передачи микросхемы может значительно уменьшить риск нарушения целостности данных и повреждения цепей передачи. ISO1176 имеет напряжение питания первичной стороны 3...5 В, вторичной 5 В, температурный диапазон –40...85°C.

RS-485 изолированные трансиверы

ISO3080, ISO3086, ISO35 и ISO35М – развязанные полнодуплексные, а ISO3082, ISO3088, ISO15 и ISO15М – полудуплексные дифференциальные трансиверы RS-485, соответствующие стандарту ANSI EIA/TIA-485-A (рис. 8).

Функциональные диаграммы

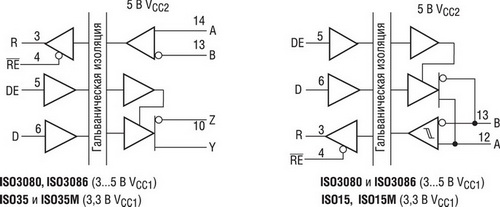

Рис. 8. Функциональные диаграммы

Эти устройства имеют возможность передачи данных на большие расстояния, так как контур «земляной петли» разорван и становится возможным использование намного большего диапазона напряжений на шине. Изолятор в течение минуты проходит тестирование на обеспечение 2.5 кВ RMS между трансивером и входной логикой.

Любые порты ввода/вывода могут быть подвергнуты воздействию шума, созданного электрическими переходными процессами от различных источников. Эти помехи при условии большой амплитуды и длительности могут повредить трансивер. Развязка позволяет значительно увеличить защиту и уменьшить риск повреждения.

ISO3080, ISO3082, ISO3086 и ISO3088 имеют напряжение питания первичной стороны 3...5 В, вторичной 5 В, температурный диапазон –40...85 °C.

ISO15, ISO15М, ISO35 и ISO35М имеют напряжение питания 3.3 В; ISO15М и ISO35М имеют расширенный температурный диапазон –55...125 °C.

Данные по рассмотренным в статье изолированным трансиверам отражены в таблице 1.

Таблица 1. Характеристики изолированных трансиверов компании TI



ISO15,
ISO15М

ISO3080

ISO3082

ISO3086

ISO3088

ISO35,
ISO35М

ISO1050

ISO1176

Тип трансивера

RS-485

RS-485

RS-485

RS-485

RS-485

RS-485

CAN

RS-485

PROFIBUS

Напряжение
питания, В

3.3

5

5

5

5

3.3

3.3

5

Скорость передачи,
Мбит/с

1

0.2

0.2

20

20

1

1

40

Логика TTL/CMOS

TTL

TTL

TTL

TTL

TTL

TTL

TTL

TTL

Гальваническая
развязка

Да

Да

Да

Да

Да

Да

Да

Да

Развязка rms
(1 мин.), кВ

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

Температурный
диапазон, °C

–40…85,
55…125

–40…85

–40…85

–40…85

–40…85

–40…85,
–55…125

–55…125

–40…85

Дуплексность

полудуплекс

дуплекс

полудуплекс

дуплекс

полудуплекс

дуплекс

CAN

полудуплекс

Количество узлов

256

256

256

256

256

256



256

«FailSafe»

бездействие,
КЗ, разрыв

бездействие,
КЗ, разрыв

бездействие,
КЗ, разрыв

бездействие,
КЗ, разрыв

бездействие,
КЗ, разрыв

бездействие,
КЗ, разрыв

CAN

бездействие,
КЗ, разрыв

Защита от статики
ESD, кВ

16

16

16

16

16

16

16

16

Корпус

16SOIC

16SOIC

16SOIC

16SOIC

16SOIC

16SOIC

16SOIC
8SOP

16SOIC

Кол-во TX/RX

1 TX/1 RX

1 TX/1 RX

1 TX/1 RX

1 TX/1 RX

1 TX/1 RX

1 TX/1 RX

CAN

1 TX/1 RX

VCC
(мин. значение), В

3.15

4.5

4.5

4.5

4.5

3.15

3.15

4.75

VCC
(мaкс. значение), В

3.6

5.5

5.5

5.5

5.5

3.6

3.6

5.25

Тепловая защита

Да

Да

Да

Да

Да

Да

Да

Да

Для упрощения процесса разработки и оценки решений в этой области TI предлагает ISO485EVM и ISO1050EVM – оценочные комплекты изолированных трансиверов RS-485 и CAN, соответственно.

Заключение

Texas Instruments предлагает микросхемы, в которых объединились новейшие решения в области трансиверов промышленных стандартов передачи данных и сверхбыстрых высоконадежных цифровых изоляторов. Эти решения позволяют сэкономить место на плате, оптимизировать потребление, повысить безопасность конечных изделий, а также ускорить процесс разработки узла передачи данных.
