Микроконтроллеры группы R8C/L3AM производства компании Renesas выполнены на базе высокопроизводительного 16-битного ядра R8C, имеют в своем составе богатую периферию наряду со встроенным высокоточным осциллятором и контроллером ЖК дисплея (56 сегментов × 4 общих или 52 сегмента × 8 общих). Максимальная рабочая частота – 20 МГц.
Основные характеристики:
- встроенный высокоточный осциллятор с предделителем;
- рабочая частота:
- 5 МГц при напряжении питания 1.8 В;
- 20 МГц при напряжении питания 2.7 В;
- встроенная Flash-память данных 4 КБайт с функцией фоновой работы;
- до 10 КБайт RAM;
- два 8-битных многофункциональных таймера с предделителем;
- четыре 16-битных таймера с входами захвата и выходами сравнения;
- 8-битный таймер реального времени;
- 3-канальный последовательный синхронный интерфейс/UART;
- одноканальный модуль последовательного коммуникационного интерфейса/I2C;
- одноканальный модуль интерфейса LIN (yf базе таймера и UART модуля);
- 20-канальный 10-битный АЦП, двухканальный 8-битный ЦАП;
- 4 компаратора;
- встроенный контроллер ЖК дисплея с интегрированным регулятором напряжения;
- модуль контроля передачи данных;
- несколько режимов пониженного потребления и интеллектуального управления питанием;
- схема определения остановки тактовой частоты;
- схема сброса при подаче питания;
- до 88 линий ввода/вывода (включая порты для управления драйверами светодиодов);
- 16 выводов внешних прерываний;
- энергосберегающие режимы работы;
- корпус: 100-выводный LQFP/QFP.

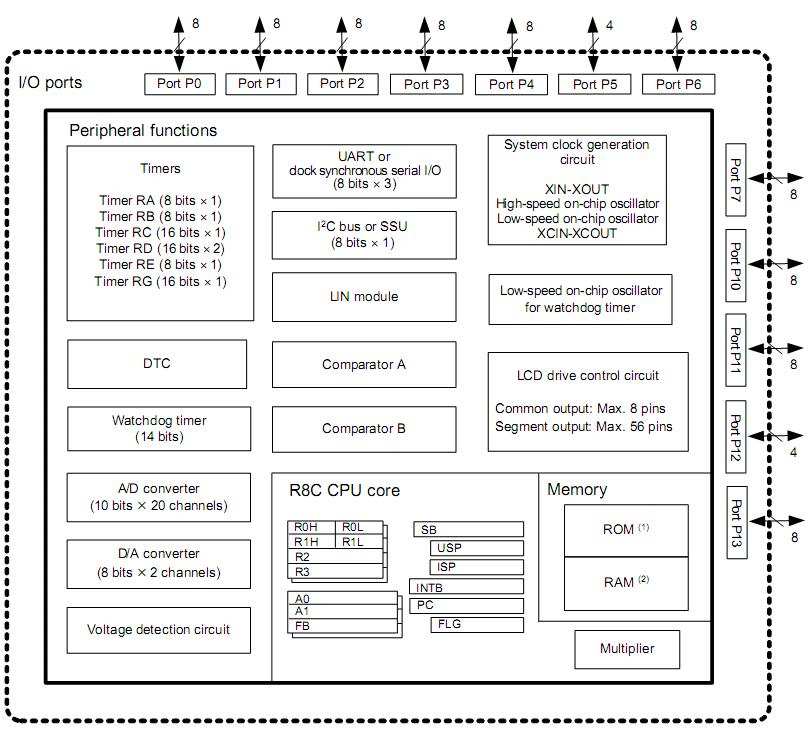

Блок-схема микроконтроллеров R8C/L3AM
Состав группы R8C/L3AM
| Микроконтроллер | Flash, Кбайт |
RAM, КБайт |
Рабочая частота, МГц / напряжение питания, В |
Корпус 100-выводный |
| R5F2L3A7MDFA | 48 + 4 | 6 | 20 МГц / 2.7 – 5.5 5 МГц / 1.8 – 5.5 |
QFP |
| R5F2L3A7MDFP | LQFP | |||
| R5F2L3A7MNFA | QFP | |||
| R5F2L3A7MNFP | LQFP | |||
| R5F2L3A8MDFA | 64 + 4 | 8 | QFP | |
| R5F2L3A8MDFP | LQFP | |||
| R5F2L3A8MNFA | QFP | |||
| R5F2L3A8MNFP | LQFP | |||
| R5F2L3AAMDFA | 96 + 4 | 10 | QFP | |
| R5F2L3AAMDFP | LQFP | |||
| R5F2L3AAMNFA | QFP | |||
| R5F2L3AAMNFP | LQFP | |||
| R5F2L3ACMDFA | 128 + 4 | QFP | ||
| R5F2L3ACMDFP | LQFP | |||
| R5F2L3ACMNFA | QFP | |||
| R5F2L3ACMNFP | LQFP |
