Texas Instruments: чип bq500110 для применения в системе беспроводной передачи электроэнергии

Компания Texas Instruments анонсировала чипсет и отладочный набор (BQTESLA100LP) для разработки приложений беспроводной передачи электроэнергии. Чипсет, в состав которого вошли устройство интеллектуального управления передатчиком bq500110, микросхема преобразователя напряжения и управления зарядом батареи bq25046 и специализированный микроконтроллер MSP430BQ1010 с фиксированным набором функций, отвечает требованиям стандарта Qi, разработанного консорциумом Wireless Power Consortium и осуществляет интеллектуальное управление питанием и зарядом, поддерживает идентификацию подключенных устройств, отслеживание уровня заряда и функцию отключения питания по окончанию зарядки.

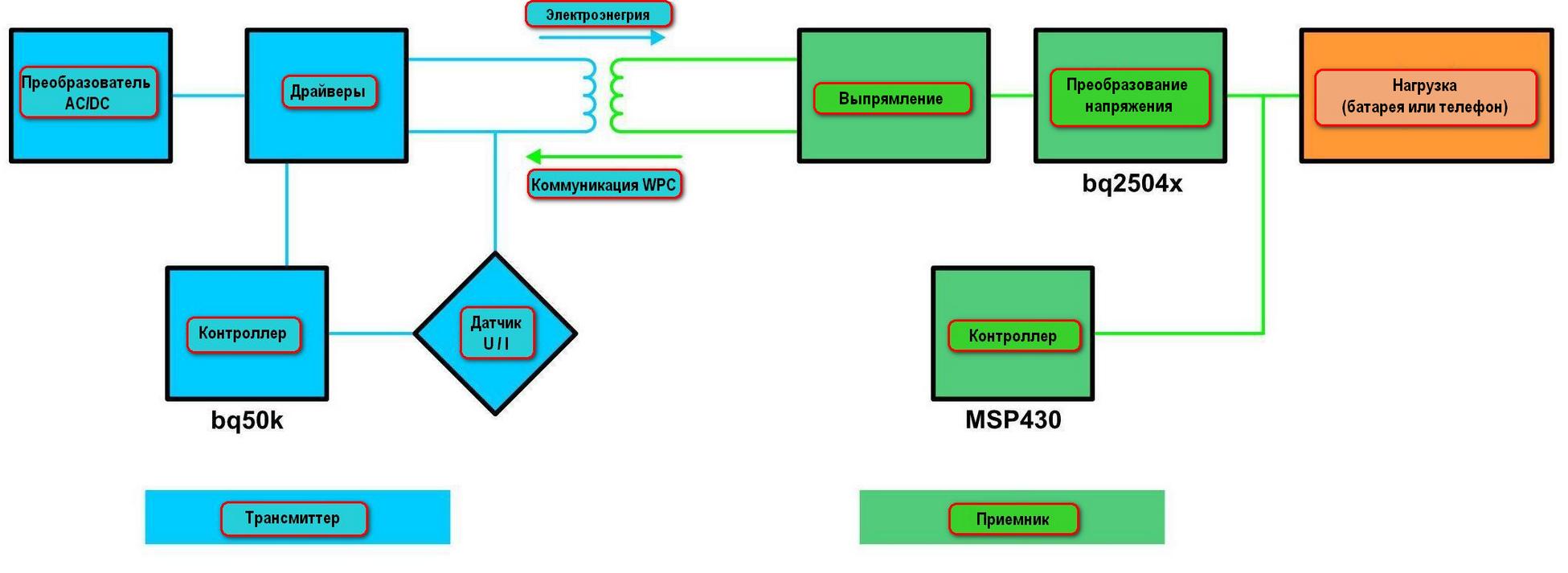

Блок-схема системы беспроводной передачи электроэнергии

Кликните для увеличения

Чип интеллектуального управления передатчиком bq500110 интегрирует в себе множество логических функций требуемых для управления процессом беспроводной передачи электроэнергии и облегчения коммуникации по единственному WPC-совместимому каналу с базовой зарядной станцией. Дополнительно, чип периодически отслеживает появление в окружающем пространстве соответствующих устройств, которые могут получать электроэнергию, отслеживает коммуникацию с мобильным устройством, которое получает питание от беспроводной зарядной станции, проводит настройку мощности прилагаемой к передающей катушке на основе данных, получаемых от питаемого устройства.

К дополнительным функциям относится отслеживание ошибок связанных с передачей электроэнергии и управление индикаторами статуса и режима работы.

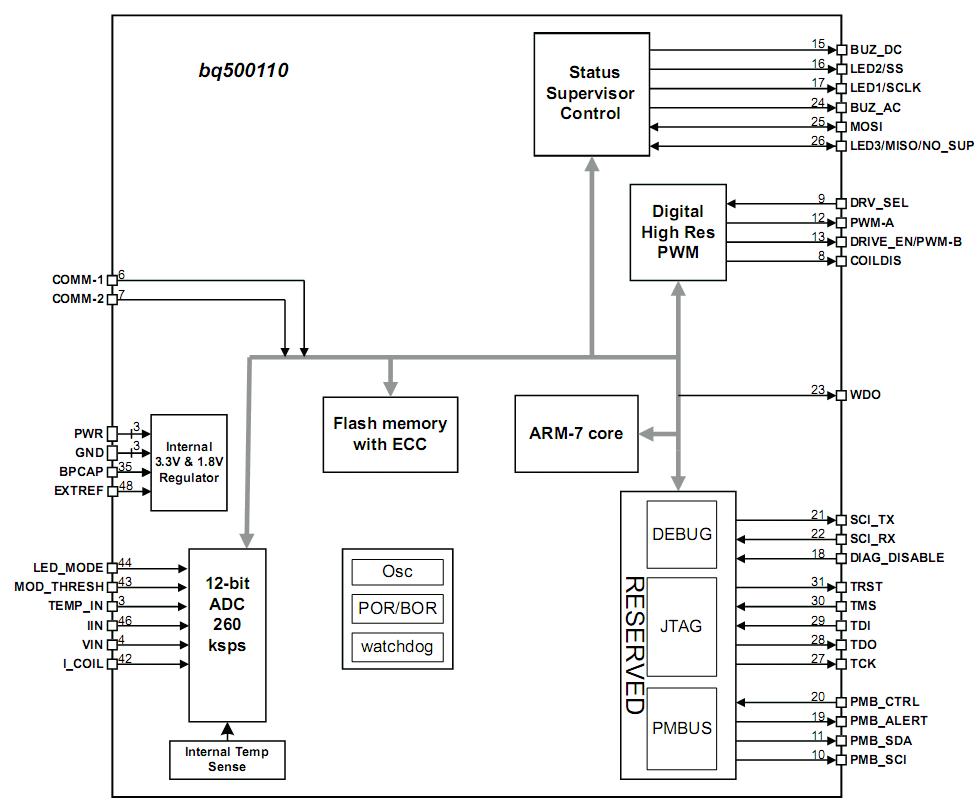

Блок-схема устройства интеллектуального управления передатчиком bq500110

Кликните для увеличения

Отличительные особенности:

• ядро ARM-7;
• встроенная Flash-память данных с кодом коррекции ошибок;
• интегрированный 12-битный АЦП (260 кsps);
• интегрированный датчик температуры подключенный к АЦП;
• интегрированный регулятор напряжения 1.8 В и 3.3 В;
• цифровой ШИМ с высоким разрешением;
• отладочный интерфейс;
• встроенная система и интерфейс для звукового оповещения;
• интеллектуальное управление процессом передачи электроэнергии между базовой станцией и мобильным устройством;
• соответствие спецификациям WPC;
• демодуляция и декодирование WPC совместимых пакетов сообщений от устройства приема электроэнергии посредством единственного беспроводного канала, по которому передается электроэнергия;
• замкнутый цикл ПИД управления передачей электроэнергии посредством модулирования частоты напряжения, прилагаемого к передающей катушке;
• индикаторы статуса и режима работы;
• миниатюрный 48-выводный корпус QFN (7 мм × 7 мм).

Чип оборудован семой температурной защиты передатчика, к которой подключается внешний температурный датчик (терморезистор). Типовое размещение внешнего датчика - в середине передающей катушки. Дополнительно, устройство может быть настроено для определения наличия металла в непосредственной близости от катушки, что также относится к защитным механизмам.
