1.6. Конвертер

Определение и назначение

Спутниковый конвертер – приемное устройство, объединяющее в себе два элемента:

• предусилитель сигнала LNA (Low-Noise Amplifier), принимаемого со спутника;
• понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал).

Конвертер – это электронное устройство, которое служит для преобразования частоты электромагнитной волны Ku- или С-диапазона в промежуточную частоту от 950 до 2150 МГц, называемую L-диапазоном, с целью передачи с наименьшими потерями по коаксиальному кабелю до потребителя.

Название устройства конвертер происходит от англ. low-noise block converter, дословно – малошумный конвертер-моноблок. Устанавливается конвертер в составе принимающей головки в фокусном центре спутниковой антенны (на выносном кронштейне). Конвертер и антенна определяют основные характеристики и профессиональной, и индивидуальной приемной системы. Составные части конвертера (фото Satmap) представлены на рис. 1.32.

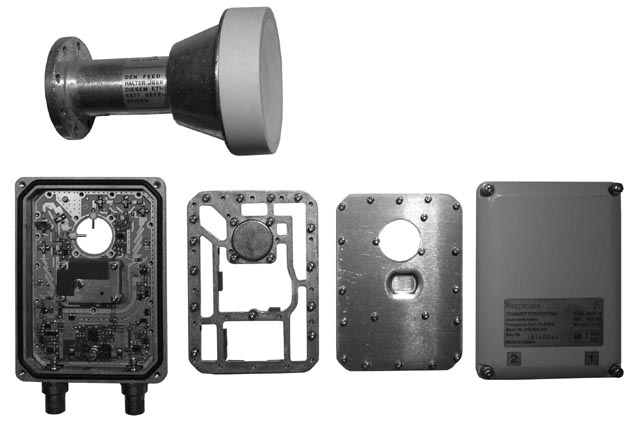

Рис. 1.32.	Конвертер-моноблок в разобранном состоянии

Устройство и принцип действия конвертера

Конвертер – сложное радиоэлектронное устройство, входящее в своем состав принимающей головки вместе с облучателем и поляризатором.

Примечание. Если принимающая головка предназначена для приема сигналов круговой поляризации, то для деполяризации принятого сигнала в его конструкцию также добавляют деполяризатор.

Современные конвертеры, предназначенные для приема сигналов Ku-диапазона, изготавливаются в виде монолитного герметичного блока. На рис. 1.33 показан конвертер Ku-диапазона без пластиковых защитных кожухов и герметичной крышки на облучателе.

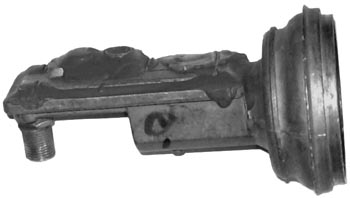

Рис. 1.33.	Конвертер Ku-диапазона без кожухов и крышки	Рис. 1.34.	Плата конвертера Ku-диапазона

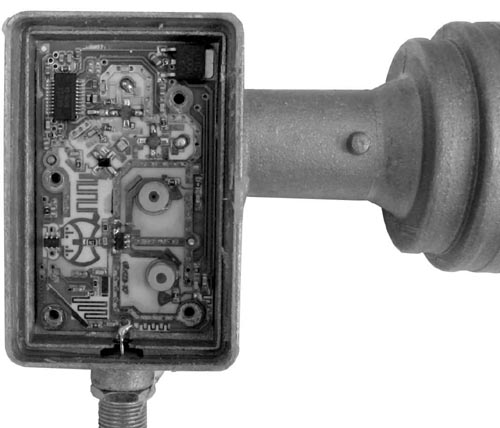

На рис. 1.34. показан разобранный конвертер (принимающая головка). Корпус пришлось разрезать болгаркой: настолько качественно был герметизирован корпус! На фотографии хорошо видны электронные компоненты, установленные на плате:

• стабилизатор напряжения серии 780Х (в правом верхнем углу платы);
• микросхема, сочетающая в себе усилитель сигналов, гетеродины и схему управления режимами работы конвертера;
• два транзистора, в качестве усилителей сигналов (в верхней части платы);
• полосковые линии связи в центре платы (в виде отрезков не соединенных между собой проводников);
• другие необходимые для работы устройства компоненты.

Правило. Чем меньше длина волны, тем больше ее затухание в кабеле. Для спутникового телевидения необходимо использовать специальный кабель с малым коэффициентом затухания.

Но этого не достаточно. Передавать нужно по кабелю как можно более низкую частоту. А спутниковые телевизионные трансляции передаются на очень высоких частотах, т. е. на сантиметровых волнах. На сегодняшний день в спутниковом телевидении используются два диапазона:

• Ku-диапазон занимает область от 10.7 до 12.75 ГГц;
• С-диапазон ограничен полосой 3.5–4.2 ГГц.

Примечание. На СВЧ частотах (единицы-десятки гигагерц) электромагнитная волна, способная преодолеть 36000 км от спутника до приемной антенны, моментально затухает в кабеле снижения.

Функции конвертера

ПЕРВАЯ ФУНКЦИЯ конвертера – преобразование СВЧ в более низкую частоту, называемую промежуточной (900–2150 МГц). Сигнал на этой частоте и передается по кабелю к ресиверу и подается на его антенный вход.

Для снижения принятого частотного спектра в конвертер встраиваются один или два гетеродина – стабилизированных источника высокой частоты. Снижение входной частоты происходит за счет вычитания из нее частоты гетеродина.

ВТОРАЯ ФУНКЦИЯ конвертера – усиление принятого сигнала. Ведь сигнал со спутника принимается с очень малой мощностью, совершенно неприемлемой в трактах приемного оборудования. Поэтому второй, не менее важной, функцией конвертера является усиление.

Электронная часть принимающей головки – конвертера представлена на рис. 1.35. Подробно работа конвертера по принципиальным и функциональным схемам будет рассмотрена в этой главе далее.

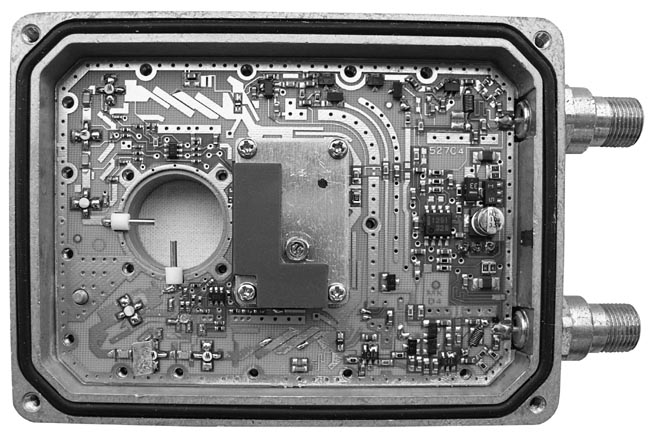

Рис. 1.35.	Внешний вид платы конвертера

Примечание. Основная масса конвертеров работает только с одним диапазоном (C- или Ku-).

Ширина Ku-диапазона (более 2 ГГц) не позволяет одновременно конвертировать его в промежуточную частоту, поэтому его разбивают на три поддиапазона:

• FSS (10.7–11.8 ГГц);
• DBS (11.8–12.5 ГГц);
• Telecom (12.5–12.75 ГГц).

Пример. Конвертеры Digicom DKF-101, предназначенные для приема «НТВ-Плюс», работают только в диапазоне DBS. Т. е. конвертеры второго или третьего диапазона в большинстве случаев производятся для приема конкретных пакетов.

Переключение диапазонов

Для приема всего Ки-диапазон в конвертерах устанавливаются два гетеродина:

• один для преобразования нижнего диапазона 10.7–11.8 ГГц;
• второй для преобразования двух верхних диапазонов 11.8–12.75 ГГц.

Переключение гетеродинов осуществляется с помощью тонового сигнала 22 кГц, передаваемым ресивером по тому же кабелю, по которому к нему поступает сигнал промежуточной частоты от конвертера.

Примечание. Верхняя и нижняя частоты гетеродинов в большинстве случаев имеют в универсальных конвертерах значения, соответственно 9.75 ГГц и 10.6 ГГц. А в экранном меню достаточно выбрать опцию «универсальный конвертер», чтобы при смене канала ресивер автоматически посылал конвертеру нужные управляющие сигналы.

Ранее диапазоны переключались пороговым сигналом 13/18 В (с порогом переключения 15 ±0.2 В). В современных универсальных конвертерах диапазоны переключаются с помощью тонового сигнала 22 кГц, как отмечалось выше.

Примечание. Сигнал 13/18 В используется в современных универсальных конвертерах лишь для переключения поляризации.

Универсальные конвертеры от других полнодиапазонных конвертеров Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризации, а также тем, что эти сигналы передаются по одному кабелю с промежуточной частотой.

Если есть необходимость принимать трансляции в обоих диапазонах (С- и Ku-) можно пойти тремя путями:

• во-первых, установить на антенне два конвертера, каждый со своим облучателем и поляризатором. Но при этом облучатель хотя бы одного конвертера окажется не совсем в фокусе антенны, что несколько снизит коэффициент направленного действия антенны;
• во-вторых, приобрести конструкцию, называемую С/Ku-ротором, включающую в себя облучатели для С- и Ku-диапазонов, разделяющие принимаемый поток на две части. С/Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами. Но при этом имеют место ощутимые потери мощности сигналов Ku-диапазона и частый выход из строя движущихся частей электромеханического поляризатора, особенно при низких температурах;
• в-третьих, установить совмещенный конвертер для приема С- и Ku-диапазонов, который пока уступает раздельным конвертерам по техническим характеристикам.

Этапы развития схемотехники конвертеров

Примечание. В настоящее время фирмы-производители держат в секрете схемотехнику производимых ими конвертеров. В задачу книги не входит эти секреты раскрыть. Стоит задача, чтобы читатель понял, как работает конвертер. А в случае выхода конвертера из строя его целесообразно заменить новым!

Устройство простейшего конвертера. Представленная для первого примера конструкция появилась в одном из болгарских журналов на «заре» развития массового приема спутникового телевидения в середине 80-х годов, явно не может иметь очень хороших характеристик (рис. 1.36). Использование ее может быть целесообразно только наглядного примера устройства простейшего конвертера или для экспериментов на СВЧ в диапазоне 10 ГГц.

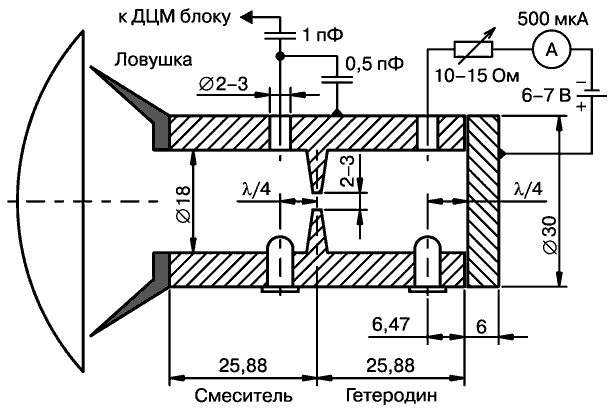

Рис. 1.36.	Устройство простейшего конвертера

Облучатель, представляющий собой объемный резонатор, выточен из металла. Его размеры зависят от принимаемой частоты. Вставлены диоды – АА703А (диаметр 3.8 мм). Настройка конвертера осуществляется установкой максимального тока с помощью построечного резистора.

Конструкция – двухкамерный преобразователь частоты, выполненный в круглом волноводе (внутренний диаметр 18 мм), ловушка – это обычный облучатель для круглого волновода, его размеры будут зависеть от параметров основного зеркала. Изготовлен облучатель из алюминия.

Параметры примерно таковы: диапазон 10.7–11.3 ГГц, шум не менее 7. Стабильность частоты, наверное, тоже будет невысокая, т. к. конструкция гетеродина рассчитана на подстройку частоты с помощью изменения питающего напряжения АА703. Теперь рассмотрю несколько типовых структурных схем конвертеров.

Схема простейшего однодиапозонного конвертера. В начале развития спутникового телевидения все конвертеры строились по классической схеме. Структурная схема такого конвертера представлена на рис. 1.37, а.

а)
б)

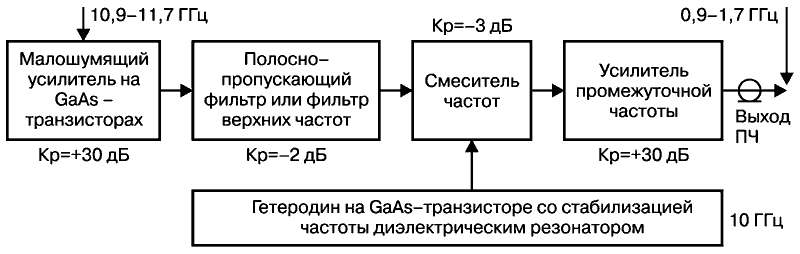

Рис. 1.37.	Простейший однодиапозонный конвертер: а – структурная схема; б – принципиальная схема

Примечание. Транзисторные конвертеры отличались низкой стоимостью, простотой настройки и хорошими техническими характеристиками, особенно когда появились транзисторы на арсениде галлия (GaAs).

Сигнал сначала поступает на малошумящий усилитель, состоящий из нескольких транзисторных каскадов. Он может усиливать принятый сигнал на 30 дБ. Полосно-пропускающий фильтр (ППФ), или фильтр верхних частот (ФВЧ) служит для ослабления шумов зеркального канала и снижения паразитного излучения частоты гетеродина.

Гетеродин генерирует сигнал с частотой 10 ГГц, который подается на смеситель.

Примечание. В смесителе происходит основное преобразование: из сигнала спутникового телевидения вычитается 10 ГГц (частота гетеродина).

Результирующий сигнал поступает на усилитель промежуточной частоты (УПЧ) в полосе частот 0.9–1.7 ГГц. В такой полосе сигнал спутникового телевидения можно подавать по кабелю к ресиверу.

Однако в каскадах ФВЧ и смесителе было дополнительное затухание сигнала порядка 10–12 дБ. Поэтому перед подачей спутникового сигнала в кабель УПЧ повышает его уровень примерно на 30 дБ.

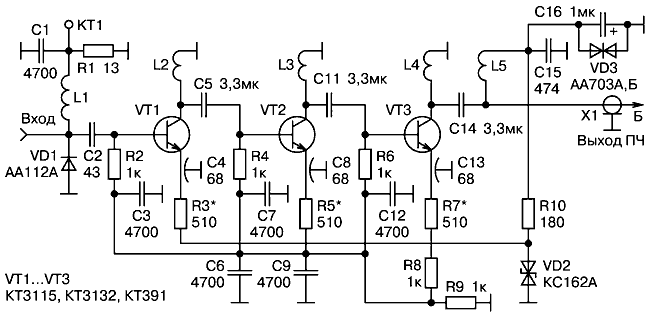

Рассмотрим работу его принципиальной схемы (рис. 1.37, б). Преобразователь построен по схеме прямого усиления без предварительного усиления сигнала в полосе частот 10.95–11.36 ГГц. Такая схема тракта весьма проста, а усиление спутникового сигнала приходится на УПЧ в полосе частот 0.95–1.36 ГГц.

Примечание. Сигнал ПЧ создается в смесительном диоде VD1 типа АА112А, а ответственную роль гетеродина выполняет диод VD3 типа АА703А (или типа АА703Б). Это СВЧ генераторный диод Ганна, который изготовлен из соединений галлия. Этот диод является наиболее важной деталью в конвертере.

Следует отметить, что принцип действия диодов Ганна обусловлен процессами, возникающими в однородном полупроводнике с электронной проводимостью (без р-n-перехода). Диод Ганна имеет отрицательное динамическое сопротивление, которое возникает благодаря объемному эффекту (эффекту Ганна) в таком однородном полупроводнике, поэтому при подключении к резонатору он может генерировать колебания СВЧ.

Примечание. При подключении к диоду высокодобротных резонаторов частота колебаний слабо зависит от напряжения питания диода, его нагрева и в основном определяется настройкой резонатора.

Конвертер работает следующим образом. Сигнал ПЧ через разделительный конденсатор С2 подается на малошумящий транзистор VT1, нагрузкой которого является индуктивность L2. Второй каскад на транзисторе VT2 является таким же усилителем сигнала ПЧ, как и первый на транзисторе VT1.

Окончательное усиление сигнала ПЧ осуществляется в третьем каскаде на транзисторе VT3 до уровня те менее 25 дБ. Как и в первом каскаде, в усилителях ПЧ на транзисторах VT2 и VT3 в цепи коллектора используются индуктивности L3 и L4. На резисторе R9, установленном в эмиттерной цепи этого транзистора, создается отрицательная обратная связь по постоянному току, которая через резисторы R2, R4, R6 подается соответственно на базы транзисторов VT1–VT3. Резистор R10 ограничивает величину тока через диод VD2 типа КС162А, предназначенный для двустороннего ограничения напряжения.

Постоянный ток транзисторов VT1–VT3 можно изменять путем подбора сопротивления резисторов R3, R5, R7. Величина тока коллектора определяет шумовые характеристики транзистора. Поэтому необходимо подбирать величину тока для каждого транзистора, что особенно важно для первого каскада усиления на транзисторе VT1. В принципиальной схеме (рис. 1.37, б) приведены номиналы сопротивлений этих резисторов, которые являются оптимальными для транзисторов типа КТ3115 или КТ3132.

Через индуктивность L1 и резистор R1 протекает постоянный ток сдвига рабочей точки смесительного диода VD2. Контрольная точка КТ1 предназначена для подключения миллиамперметра для измерения величины этого тока.

Через индуктивность L5 протекает ток источника питания (напряжение питания – в пределах +9–15 В), поскольку СВЧ преобразователь питается по тому же коаксиальному кабелю, по которому поступает выходной сигнал ПЧ к входу ресивера.

Параллельно проходным конденсаторам С4, С8, С13 желательно включить конденсаторы емкостью 4.7 пФ. Это улучшит блокировку эмиттеров транзисторов VT1–VT3.

В усилителе ПЧ применены следующие радиодетали. Индуктивности L1 и L5 – катушки из медного провода длиной 65 мм, диаметром 0.1–0.2 мм, намотанного на оправке диаметром 4 мм. Индуктивности L2–L4 – медные посеребренные провода диаметром 1 мм и длиной 10 мм, которые находятся на высоте 2 мм от дна корпуса усилителя.

Конденсаторы С2, С5, СП, С14 типа КД-1; конденсаторы С4, С8, С13 типа КТПМ; конденсаторы С16 типа К53-1 или аналогичный; конденсаторы С1, СЗ, С7, С9, С12, С15 типа КМ-5, у которых при монтаже оставлены минимальные выводы.

Резисторы R2, R4, R6 типа С-23-06 или аналогичные; резистор R10 типа MAT-0,25, остальные резисторы – типа МЛТ-0,125.

Соединитель XI любого типа для соединения с коаксиальным кабелем с волновым сопротивлением 50 Ом, например, СР-50.

Схема простого многодиапазонного Ku-конвертера. Ku-конвертеры были созданы трех типов:

• однодиапазонные с полосой частот 10.7–11.8 ГГц;
• двухдиапазонные с полосой частот 10.7–12.5 ГГц;
• трехдиапазонные (Full Band) с полосой частот 10.7–12.75 ГГц.

Важнейшим параметром каждого конвертера является частота гетеродина, которую кратко обозначают LOF (Local Oscillator Frequency).

Примечание. В однодиапозонных конвертерах частота гетеродина равнялась 10 ГГц. В современных полнодиапазонных конвертерах приняты другие значения частот гетеродинов. Для полнодиапазонных конвертеров дополнительно сообщают два параметра: LOF-1 (частота гетеродина 9.75 ГГц); LOF-2 (частота гетеродина 10.6 ГГц или 10.75 ГГц).

Эти указания дают возможность определить, какой сигнал предельной частоты будет принят спутниковым ресивером.

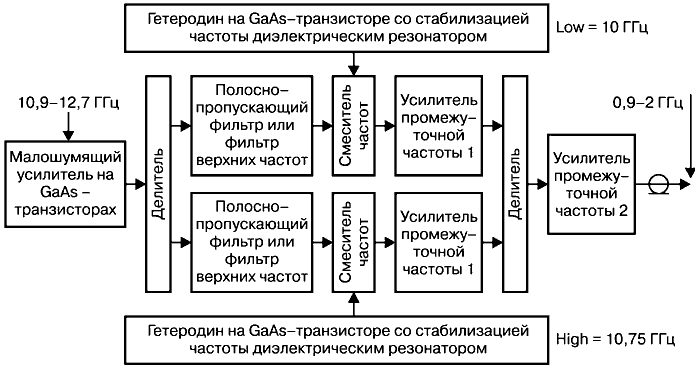

Конвертер состоит из следующих основных узлов (рис. 1.38). Малошумящий усилитель МШУ усиливает спутниковый сигнал в полосе частот 10.9–12.7 ГГц, который подается на делитель.

После разделения на два канала сигналы подаются через полосно-пропускающий фильтр (ППФ) на смесители. На каждый из смесителей подается сигнал от гетеродина:

• Low – гетеродин с меньшей частотой;
• High – гетеродин с большей частотой.

Рис. 1.38.	Структурная схема простого многодиапозонного конвертера

Переключение диапазонов происходит путем переключения только гетеродинов и первых каскадов УПЧ (6) каждого диапазона напряжением 13/18 В, поступающим по центральному проводнику коаксиального кабеля.

С того или иного усилителя промежуточной частоты (УПЧ) сигнал поступает на делитель и далее на второй УПЧ. Такие конвертеры выпускают фирмы ECHOSTAR, CHAPARAL, CALIFORNIA AMPLIFER, GARDINER и другие.

Схема многодиапазонного Ku-конвертера с управляемой поляризацией. Затем был создан полнодиапазонный конвертер (встречается название «интегральный»). Он содержал два однополосных в одном корпусе с совмещенным облучателем.

Конвертер, совмещенный с облучателем, сокращенно обозначается LNBF, т. е. LNB Full Band.

Сейчас получили распространение полнодиапазонные конвертеры с управляемой поляризацией. Ведь сигналы спутников, находящихся на орбите, различаются по поляризации, что требует ее плавной подстройки.

Пример. Вертикальная поляризация на спутниках TELECOM на 30° отличается от поляризации на спутнике EUTELSAT.

В волноводах таких конвертеров зонды V и Н поляризаций расположены соосно, под углом 90°. В такой конструкции (предложена фирмой CAMBRIDGE) один зонд затеняется другим, в связи с этим коэффициент шума V и Н поляризаций не одинаков. Структурная схема такого конвертера представлена на рис. 1.39.

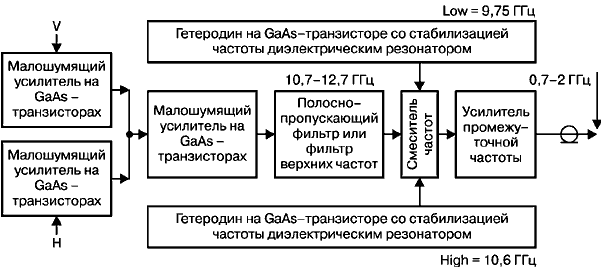

Рис. 1.39.	Структурная схема многодиапазонного Ku-конвертера с управляемой поляризацией

Входные транзисторы по V и Н поляризациям работают на общую согласующую цепь (все МШУ). В отличие от предшествующих полнодиапазонных конвертеров этот конвертер имеет общий полосно-пропускающий фильтр (ППФ) на оба диапазона 10.7–12.7 ГГц. На смеситель в нем переключаются только гетеродины (Low и High), что существенно упрощает схемные решения и уменьшает габариты конвертера.

В конвертере CAMBRIDGE используется также УПЧ на высокочастотных микросхемах (по усилению заменяет два СВЧ транзистора), что позволило сократить количество усилительных элементов.

В конвертерах фирм MNI и LASAT найдено оригинальное решение: смеситель и гетеродин собраны на одном транзисторе. В результате в конвертере стало одним каскадом меньше.

В конвертере OXFORD применена СВЧ микросхема, объединяющая оба гетеродина, смеситель и усилитель ПЧ. Такое решение стало очередным шагом к миниатюризации бытовых конвертеров.

Конвертер имеет два выхода для одновременной регистрации сигналов V и Н поляризаций. В Full Band конвертерах сохранено переключение V и Н поляризаций напряжением 13/18 В (в первом и втором диапазонах способ один и тот же).

Это означает, что интегральные полнодиапазонные конвертеры могут быть использованы совместно с ресиверами старого типа с полосой частот 10.7–11.8 ГГц. В конвертере также осуществляется переключение гетеродинов для работы в диапазонах FSS или DBS.

В современных «универсальных» конвертерах верхний диапазон (DBS и TELECOM) включается с помощью тонового сигнала 22 кГц, который имеет форму меандра амплитудой 0.6 В.

При появлении в коаксиальном кабеле (здесь же передается промежуточная частота от конвертера к ресиверу) сигнала 22 кГц, который добавляется к постоянному напряжению питания конвертера 13/18 В, приводится в действие второй гетеродин (LOF-2). В этом случае конвертер будет принимать сигналы частот диапазона 11.7–12.75 ГГц. Без сигнала с частотой 22 кГц в действие приводится только первый гетеродин (LOF-1), и конвертер работает как однополосный. Напряжение 13/18 В в таких универсальных конвертерах используется для переключения поляризации.

Универсальные конвертеры выпускают фирмы OXFORD, OXBRIDGE, CAMBRIDGE, VECOM, GRUNDIG и др.

Особенности конструкции конвертеров

Конвертеры должны быть герметичными. В противном случае за счет суточного колебания температуры внутри конвертера образуется конденсат, который приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Высокий уровень герметичности достигается у конвертеров, помещенных в запаянный, неразборный корпус. Такие модели выпускает, например, фирма MTI. Минусом такой конструкции является невозможность ремонта конвертера, однако конвертеры указанной фирмы отличают хорошие комплектующие и качественная сборка, так что выходят из строя они достаточно редко.

Некоторые конвертеры изготавливаются в двойном кожухе – внутренний, металлический, кожух закрыт внешним кожухом, сделанным из пластмассы. Это приводит к тому, что большая часть конденсата выпадает между двумя оболочками и вытекает в предусмотренное для этого сливное отверстие.

Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например, высокая повреждаемость при действии солнечных лучей или температурных перепадах. От таких подвохов при покупке застраховаться достаточно трудно.

Включение конвертеров

Зависимость выбираемого коэффициента усиления от длины кабеля. В системах коллективного приема предъявляются повышенные требования к такой существенной характеристике конвертера, как его коэффициент усиления (Кус). Эта величина измеряется в децибелах и в современных конвертерах колеблется от 50 дБ до 70 дБ.

Совет. В случае использования длинного кабеля, соединяющего выход конвертера и СВЧ-вход ресивера, следует выбирать конвертер с высоким коэффициентом усиления.

Пример. При длине кабеля до 30 м для систем индивидуального приема достаточно усиления 46 дБ. Это обеспечивается любым современным конвертером. При длине кабеля более 40 м конвертер, работающий на один ресивер, должен иметь Кус 56 дБ, а если используется 100 м кабеля, то 63–65 дБ.

Эти цифры приблизительные, а конкретные значения зависят от ряда причин и, в первую очередь, от уровня затухания в кабеле.

Информация о коэффициенте усиления может приводиться в разной форме. Так как он неодинаков на разных участках частотного диапазона, то наиболее полную информацию можно получить из графика зависимости коэффициента усиления от частоты. Иногда зависимость Кус от частоты приводится в виде таблицы.

Примечание. У качественных конвертеров неравномерность Кус во всем частотном диапазоне составляет не больше 3 дБ. У более простых конвертеров Кус характеризуется одной цифрой. Обычно указывается минимальное или типовое (усредненное) значение этого коэффициента.

Разводка сигнала на несколько ресиверов. При разводке сигнала на несколько ресиверов удобно использовать Ku-диапазонный конвертер с двумя или четырьмя выходами. Как правило, он имеет встроенный поляризатор, управляемый напряжением 13/18 В. По характеру выходных сигналов такие конвертеры делятся на два типа:

• первый тип (для разводки сигнала на 2–4 ресивера) имеет два (Twin) или четыре (Quad) равноценных выхода с независимым переключением диапазонов и поляризации;
• второй тип (для разводки сигнала на большее число ресиверов). Если у такого конвертера два выхода, то на них выводятся соответственно сигналы вертикальной и горизонтальной поляризации, а если 4, то сигнал делится еще и по диапазонам. Такие конвертеры называют «Quattro».

Примечание. Напомним, что универсальный конвертер имеет четыре режима работы: вертикальная поляризация, работает гетеродин нижнего поддиапазона; вертикальная поляризация, работает гетеродин верхнего поддиапазона; горизонтальная поляризация, работает гетеродин нижнего поддиапазона; горизонтальная поляризация, работает гетеродин верхнего поддиапазона.

Головка первого типа можно рассматривать как два или четыре независимых конвертера в одном корпусе и одним облучателем (рис. 1.40). При использовании таких конвертеров никаких дополнительных настроек ресивера не требуется.

а)

б)

Рис. 1.40.

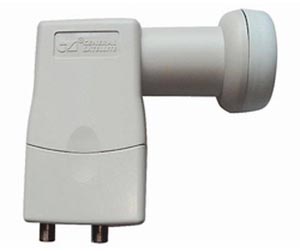

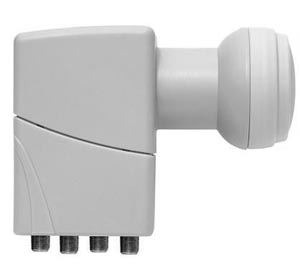

Принимающие головки: а – с двумя независимыми выходами – Twin; б – с четырьмя независимыми выходами – Quad

Двухвыходные головки второго типа удобно использовать, если планируется приемом лишь верхнего или нижнего поддиапазона. В таком случае на СВЧ-вход ресивера подается горизонтальная или вертикальная поляризация.

Сигналы с четырехвыходных головок второго типа (рис. 1.41) используются в кабельных сетях или при организации небольших систем коллективного приема. В последнем случае сигналы с выходов конвертера подаются на входы свитчеров, для дальнейшей разводки по квартирам.

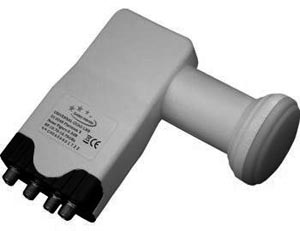

Рис. 1.41.	Головка с четырьмя независимыми выходами – Quattro

---
