Корнеев С.А., ЗАО «ПриСТ»

В статье рассматривается новая серия осциллографов Good Will Instek GDS-73xxx, построенная на современной высокотехнологичной платформе. Полоса пропускания в новой серии увеличена до 500 МГц, а частота дискретизации – до 5 ГГц. Продуманные технические решения в сочетании с превосходными техническими характеристиками позволяют осциллографам новой серии конкурировать с лидерами отрасли

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

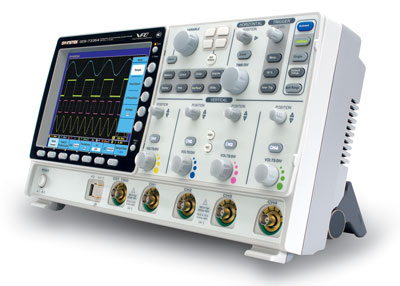

GDS-73354

Новая серия осциллографов – это 8 моделей с полосами пропускания 150 МГц, 250 МГц, 350 МГц и 500 МГц  (Таблица 1). Высокая скорость сбора информации (5 ГГц) сочетается с улучшенной технологией визуального отображения (VPO – Visual Persistence Oscilloscope). Ряд новых технологий, внедренных в новую серию осциллографов Good Will Instek, призван облегчить задачи инженера в тестировании и производстве различных цифровых схем и устройств. В ранее выпускаемых моделях максимальная полоса пропускания была ограничена 250 МГц, а максимальная частота дискретизации в реальном времени достигала 1 ГГц. Успешное применение осциллографов Good Will Instek всегда было обусловлено качественной реализацией новых технических решений в сочетании с их доступной ценой. Целевые сегменты для осциллографов Good Will Instek можно видеть на следующей диаграмме.

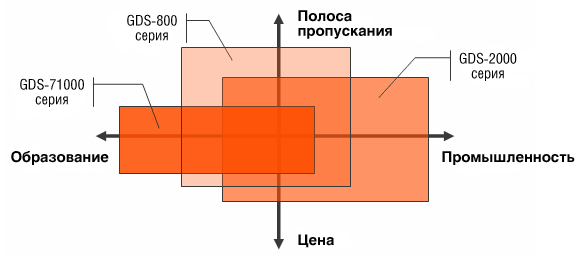

Рисунок 1. Диаграмма областей применения различных серий осциллографов GW Instek

Таблица 1. Состав новой серии GDS-73xxx

Прибор

Число
каналов

Полоса
пропускания (–3 дБ)

Время
нарастания

Частота
дискретизации

GDS-73152

2

0…150 МГц

≤ 2.3 нс

2.5 ГГц / 5 ГГц

GDS-73154

4

GDS-73252

2

0…250 МГц

≤ 1.4 нс

2.5 ГГц / 5 ГГц

GDS-73254

4

GDS-73352

2

0…350 МГц

≤ 1 нс

5 ГГц / 5 ГГц

GDS-73354

4

GDS-73502

2

0…500 МГц

≤ 1 нс

5 ГГц / 5 ГГц

GDS-73504

4

Новая серия цифровых осциллографов в большей степени предназначена для исследования и глубокого анализа сигналов в области современных радиоэлектронных разработок. Требования к исследованию устройств постоянно растут. Отладка и анализ при проектировании цифровых схем и систем предъявляет высокие требования к осциллографам. Протестировать высокоскоростной сигнал, отследить кратковременные всплески и аномалии в сигнале, быстро определить неисправность в схеме, протестировать дискретный сигнал с микроконтроллеров, установить взаимосвязь цифрового сигнала и аналогового, точно измерить параметры сигнала, одновременно наблюдать сигналы с различных каналов – все это только часть задач, которые стоят перед разработчиком современных цифровых схем и систем. Быстро понять и что немало важно – доверять полученным данным позволяют осциллографы новой серии GDS-73xxx. Высокая полоса пропускания осциллографов, наряду с высокой скоростью сбора данных в реальном времени позволяют быстро захватывать данные с высокоскоростных устройств, а инновации, заложенные в функциональных возможностях, позволяют проводить глубокий анализ. Итак, что же принципиально нового появилось в новой серии GDS-73xxx.


Кликните для увеличения

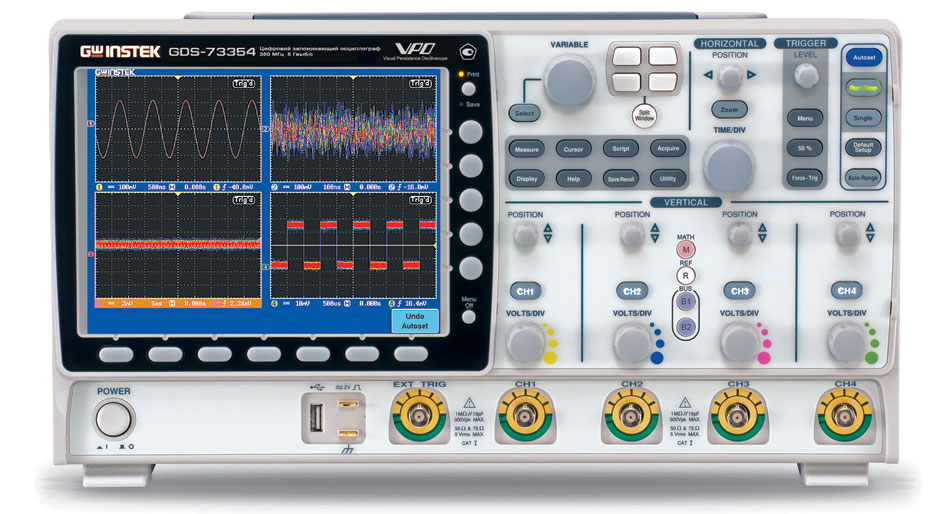

Рисунок 2. Передняя панель осциллографа GDS-73354

Улучшенное аналоговое послесвечение

Обработка сигнала осуществляется с применением новой технологии аналогового послесвечения. Благодаря этой технологии, динамично меняющийся сигнал будет выглядеть чистым, как на аналоговом осциллографе. К достоинствам отображения следует добавить большой контрастный дисплей с диагональю 21.5 см и разрешением 800×600. Высокое разрешение позволяет рассмотреть детали сложных сигналов. Полупрозрачные окна при проведении измерений позволяют наблюдать на экране максимум информации.

Видеосигнал на экране осциллографа с включенным режимом послесвечения и цветовой градацией

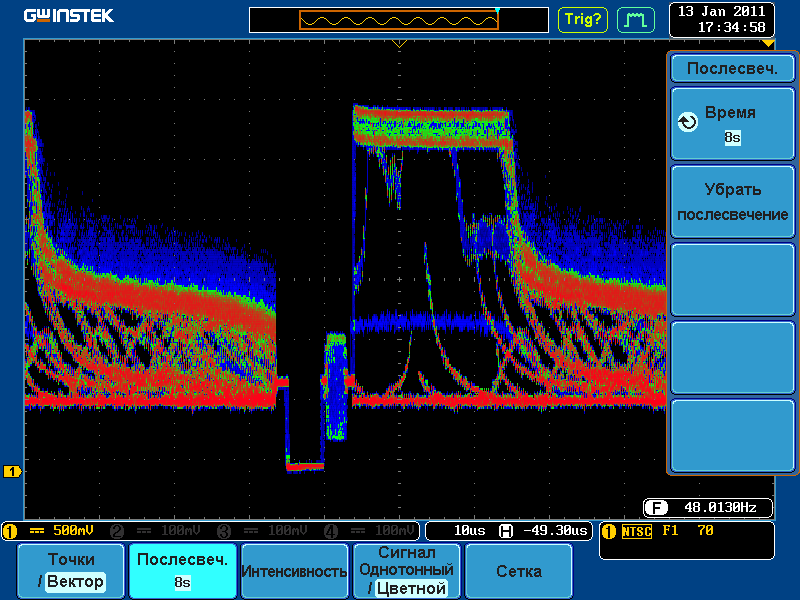

Рисунок 3. Видеосигнал на экране осциллографа с включенным режимом послесвечения и цветовой градацией

Разделение экрана на 4 независимых окна с индивидуальной синхронизацией по каждому каналу

Уникальная функция разделения экрана с независимыми настройками отображения каналов предоставляет возможность одновременно наблюдать и следовать четыре независимых сигнала. Большой дисплей с высоким разрешением позволяет сохранить достоверное отображение сигнала в каждом окне.

Многоэкранный режим

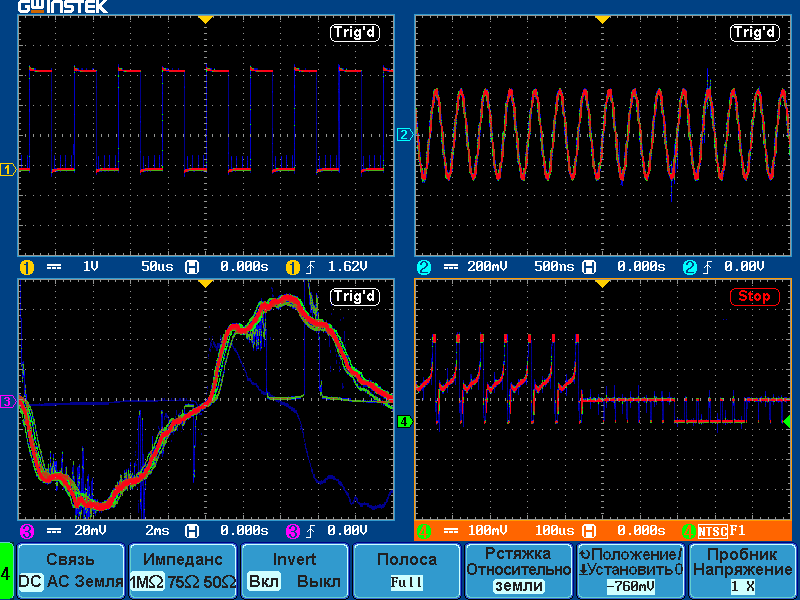

Рисунок 4. Многоэкранный режим

Полный набор схем синхронизации

Новая серия GDS-73xxx имеет широкий набор схем синхронизации, включая запуск по фронту, по длительности импульса, по ранту, по стандартам видео, одновременная синхронизация по переднему и заднему фронту сигнала, задержка по времени и событию, удержание сигнала. Такой набор схем запуска наряду с высокой частотой дискретизации делают осциллографы этой серии мощным инструментом для захвата и отображения сигналов различных типов.

Настройка синхронизации для обнаружения аномалий в сигнале

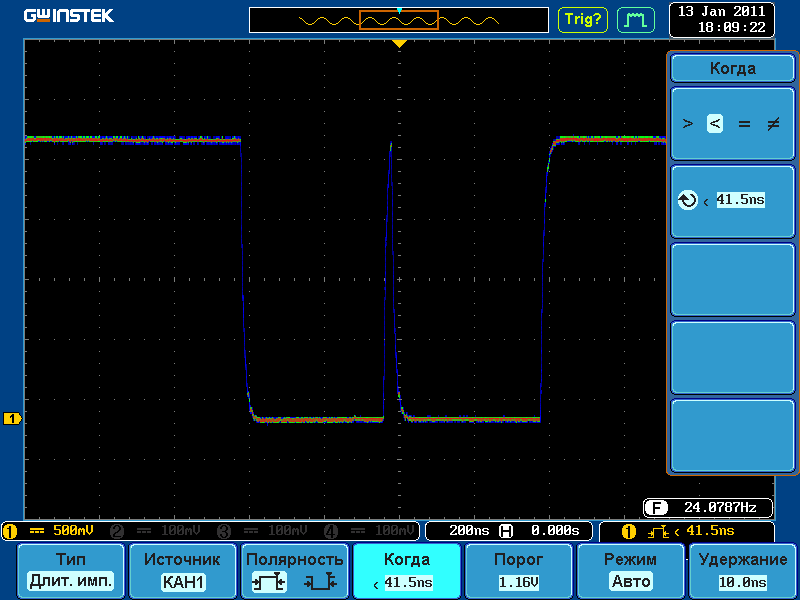

Рисунок 5. Настройка синхронизации для обнаружения аномалий в сигнале

Автоподстройка сигнала по уровню и частоте при динамическом изменении параметров сигнала

Использование этой функции позволяет осциллографу автоматически перестраивать масштаб по вертикали или горизонтали, когда происходит изменение амплитуды или частоты сигнала. Эта функция полезна для быстрой настройки на корректное отображение сигнала, без необходимости проводить ручную регулировку, когда требуется проверка множества контрольных точек на схеме, с различными значениями напряжения и частоты.

Детальное изучение сигнала с помощь продуманной системы растяжки

В режиме растяжки осциллографы обеспечивают одновременное отображение основного сигнала и увеличенное отображение выбранного участка. Для подробного наблюдения пользователь может выбрать участок на сигнале, который нужно увеличить. При помощи двух режимов настройки – «грубо» и «плавно» быстро и точно настраивается позиция и ширина участка для увеличения.

Применение растяжки сигнала

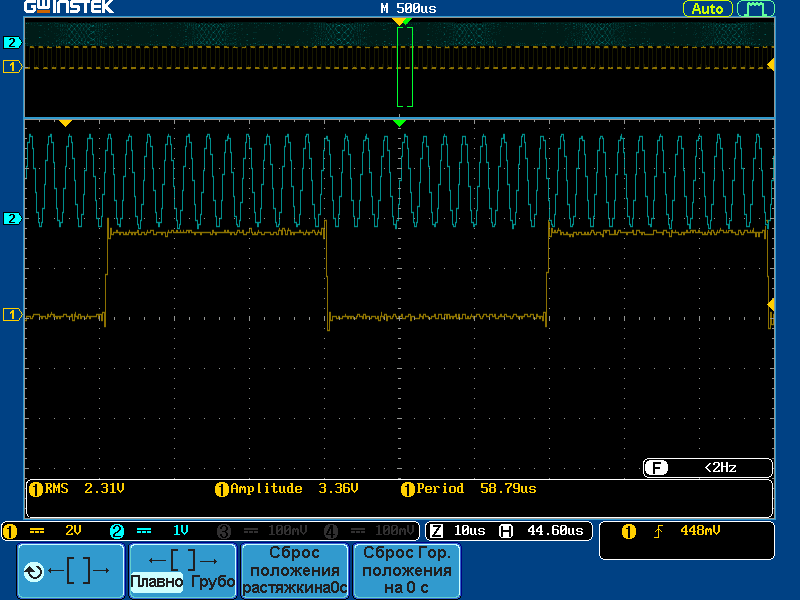

Рисунок 6. Применение растяжки сигнала

Удобные автоматические измерения

В осциллографах серии GDS-73xxx реализована возможность проведения 28 автоматических измерений. Автоизмерения сгруппированы по трем типам: амплитудные, временные и измерения задержки. Пользователь может настроить вывод до восьми измерений под основным экраном или вывести все измерения в одном окне. Полупрозрачное окно измерений позволяет проводить максимум измерений в сигнале, сохраняя при этом контроль сигнала.

Автоматические измерения в сигнале

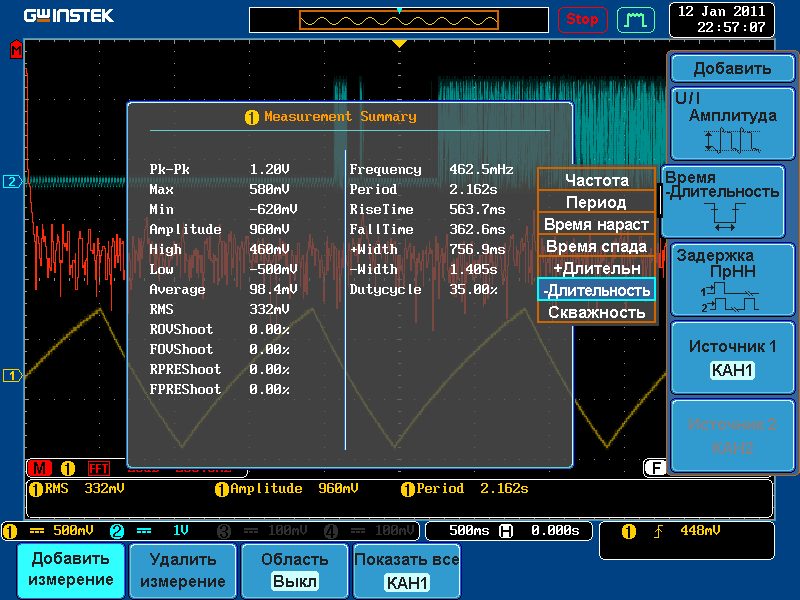

Рисунок 7. Автоматические измерения в сигнале

Три входных сопротивления

Пользователю доступно для выбора 3 входных сопротивления осциллографа – 1 МОм, 75 Ом и 50 Ом. Такой набор входных сопротивлений расширяет возможности осциллографов по согласованию с измерительным трактом для различных телекоммуникационных приложений и в области радиочастот. При входном сопротивлении 75 Ом и 50 Ом максимальное напряжение на входе осциллографа ограничено 5 Вскз. При превышении этого значения срабатывает защита – осциллограф автоматически отключает вход для защиты входных цепей от перегрузки.

Полный анализ в режиме X-Y

Режим Х-Y – специальный режим который наиболее полно позволяет сравнивать и измерять фазовые характеристики двух сигналов. В режиме Х-Y осциллограф отображает данные с одного канала АЦП относительно другого. Данные с каналов 1 и 3 поступают на горизонтальную ось, одновременно с данными по каналам 2 и 4 , которые поступают на вертикальную ось. Осциллографы серии GDS-73xxx имеют возможность одновременно отображать сигнал в режиме Х-Y и показывать временную развертку по каждому каналу. В осциллографах также реализованы самые распространенные измерения в этом режиме: результат произведения, деления, вычисления в прямоугольных и полярных координатах.

Анализ в режиме X-Y

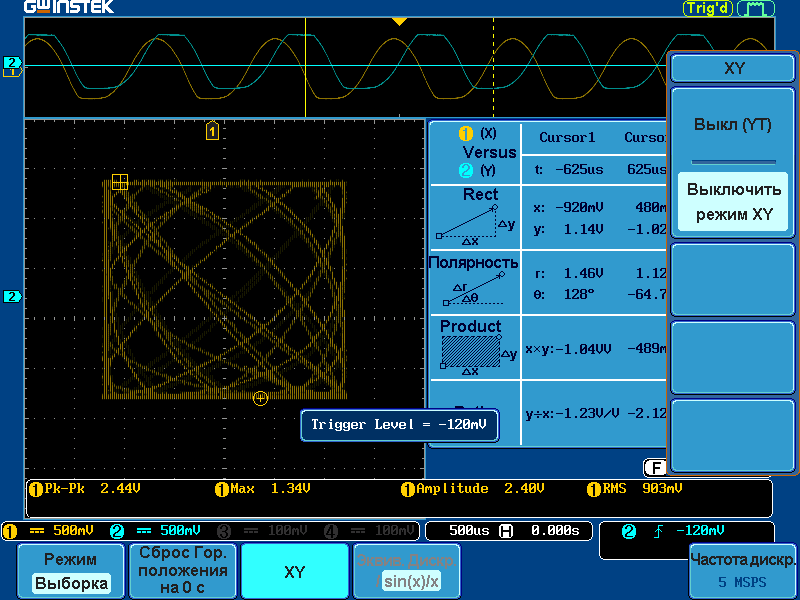

Рисунок 8. Анализ в режиме X-Y

Модернизация программного обеспечения

Гибкая платформа осциллографов серии GDS-73xxx позволяет пользователю самостоятельно, без привлечения сервис-центра модернизировать внутреннее программное обеспечение для анализа. Модернизация происходит путем считывания кода с электронного USB-ключа, который предоставляется пользователю после приобретения соответствующего дополнения. В настоящий момент есть возможность расширить функциональность осциллографов двумя опциями: декодирование шин последовательной передачи данных и анализ качества электрической энергии.

Анализ шин последовательной передачи данных

С этим приложением осциллограф превращается в анализатор смешанных сигналов. У пользователя появляется возможность декодировать последовательности по шинам UART, I2C и SPI, сохранять данные, которые представлены в таблице в двоичном или шестнадцатеричном виде. Для этого используются специальные настройки синхронизации, характерные для каждого из протоколов.

Анализ качества электрической энергии

Программное обеспечение по анализу качества электрической энергии содержит четыре измерительных функции, включая измерение параметров качества электрической энергии, анализ гармоник, измерение пульсаций и измерение пускового тока. Функция измерения параметров качества электроэнергии позволяет измерять напряжение, ток, частоту, мощность, фазовый сдвиг, пик фактор и прочие параметры источника, связанные с определением качества энергии. Функция анализа гармоник выполняет оценку искажения формы сигнала питания и дает гармонические данные тестирования для проектируемого источника питания и для оценки качества электропитания. Эта функция соответствует требованиям стандарта IEC 61000-3-2. Измерительная функция «Пульсации» позволяет измерить уровень пульсаций и шума, важнейший показатель для источников постоянного тока. Измерение пускового тока используется для измерения скачка тока при включении питания, который может нанести ущерб подключенным к этому питанию устройствам.

Удобное документирование и просмотр сохраненных данных

В меню прибора можно просматривать ранее сохраненные файлы. В таблице указаны: имя файла, тип, размер и дата создания. Имя файла можно редактировать непосредственно в приборе, также как создавать и редактировать папку файлов. Файлы, сохраненные во внутренней памяти прибора можно переносить на USB-диск. Помимо этого, справочные файлы и файлы настроек, сохраненные во внутренней памяти, могут снабжаться множеством индивидуальных меток. Метки используются для опорных осциллограмм и значков файлов настроек. Главное новшество, примененное в новой серии – это предпросмотр сохраненных изображений без открытия самого файла (PreView). Достаточно навести курсор выбора на интересующий графический файл (.bmp) из числа сохраненных в памяти, – при этом в отдельном уменьшенном окне автоматически отображается форма сохраненного сигнала (на рис. 9 - в розовой рамке). Это позволяет исключить ошибку оператора при выборе определенного файла из большого перечня сохраненных данных.

Файловый менеджер

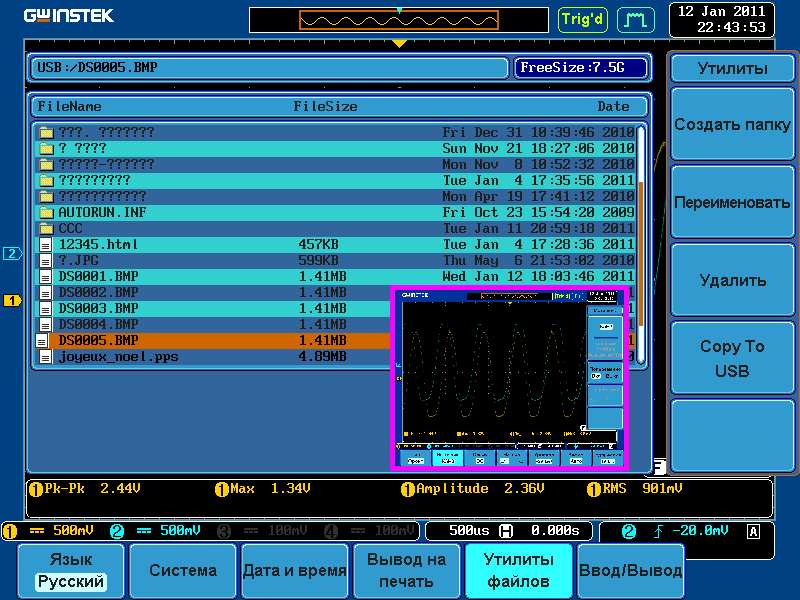

Рисунок 9. Файловый менеджер

Широкий выбор интерфейсов управления и передачи данных

В новой серии цифровых осциллографов имеется полный набор стандартных интерфейсов управления и передачи данных – это 3 интерфейса USB 2.0 (один для сохранения данных на передней панели и два на задней панели для управления прибором и подключения принтера), RS232 и LAN. Помимо этого имеется интерфейс SVGA для подключения монитора или проектора, а также служебные интерфейсы допускового контроля, выхода сигнала синхронизации, линейный аудио-выход и разъем для проведения калибровки канала вертикального отклонения. Как опция предлагается интерфейс GPIB в виде адаптера, подключаемого к USB.

Новая серия приборов имеет компактный эргономический дизайн, полностью удовлетворяющий потребностям пользователей. Серия осциллографов GDS-73xxx полностью русифицирована. Экран осциллографа защищает пластиковое стекло. Матрица экрана находится в углублении, образуя зазор между защитным экраном порядка 1 см. Таким образом, осциллограф имеет защиту от случайного удара и вывода из строя дорогостоящего экрана. Широкий круг решаемых задач требует дополнительных принадлежностей. Поэтому для новой серии осциллографов предлагаются опциональные пробники – дифференциальные высоковольтные, токовые и источники питания для токовых пробников:

Принадлежности и аксессуары, поставляемые по отдельному заказу (опции):

Наименование

Назначение

DS3-PWR

Программный пакет анализа электрической мощности и ПКЭ в ЭУ

DS3-SBD

Программный пакет декодирования данных последовательных шин

GPIB

Интерфейс GPIB (в виде адаптера подключаемого к USB)

GDP-025

Высоковольтный диференц. пробник (полоса пропускания 25 МГц)

GDP-050

Высоковольтный диференц. пробник (полоса пропускания 50 МГц)

GDP-100

Высоковольтный диференц. пробник (полоса пропускания 100 МГц)

GCP-530

50 МГц/ 30 A токовый пробник

GCP-1030

100 МГц/ 30 A токовый пробник

GCP-206P

Источник питания для токового пробника (2 канала)

GCP-425P

Источник питания для токового пробника (4 канала)

GTP-151R

Пассивный пробник 150 МГц,10×, автоопределение коэф. деления

GTP-251R

Пассивный пробник 250 МГц,10×, автоопределение коэф. деления

GTP-351R

Пассивный пробник 350 МГц,10×, автоопределение коэф. деления
