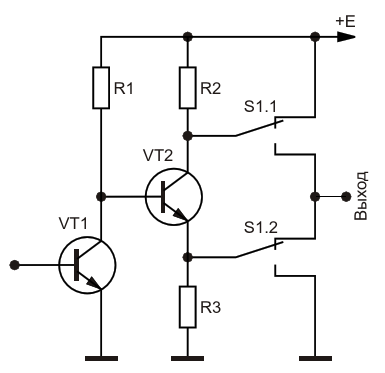

Пороговый элемент на основе биполярного транзистора и универсальный выходной каскад - «Инвертор»/«Повторитель»

Авторы	Михаил Шустов
Основной документ	Статья «Дробная логика»
Описание	Рисунок 5
