Элемент дробной логики универсального назначения со сменными или едиными входными цепями

Авторы	Михаил Шустов
Основной документ	Статья «Дробная логика»
Описание	Рисунок 7
Формат / Размер файла	PDF / 35 Кб
Язык документа	русский

АЦП азиатских производителей. Часть 1. Преобразователи последовательного приближения

Другие материалы из основного документа

Статья «Дробная логика»

Рисунок 1. Структурная схема построения элементов дробной логики
Рисунок 2. Входные цепи элементов «И» и «ИЛИ»
Рисунок 3. Варианты выполнения входного каскада для элемента «2Исключающее ИЛИ»
Рисунок 4. Входной каскад для элемента «3Исключающее ИЛИ»
Рисунок 5. Пороговый элемент на основе биполярного транзистора и универсальный выходной каскад - «Инвертор»/«Повторитель»
Рисунок 6. Регулируемый пороговый элемент на основе компаратора в сочетании с универсальным выходным каскадом

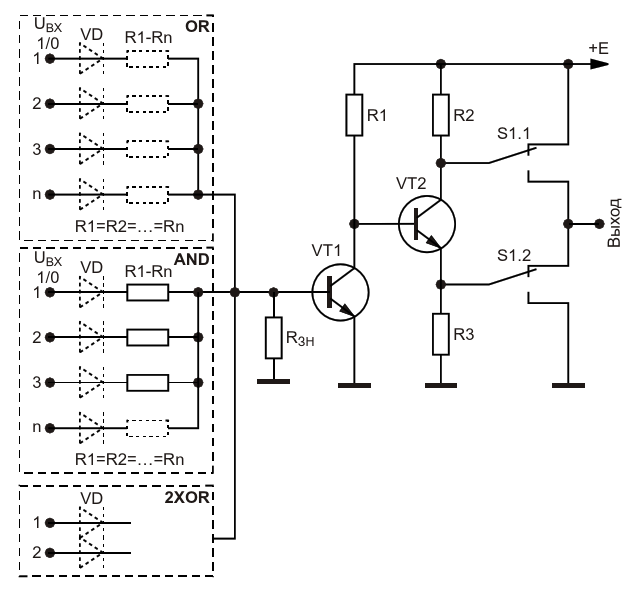

Рисунок 7. Элемент дробной логики универсального назначения со сменными или едиными входными цепями
Рисунок 8. Унифицированный вариант построения элемента дробной логики универсального назначения с использованием средств оптоэлектроники
