Усовершенствованная схема увеличения размаха выходного сигнала требует существенно большего количества компонентов, чтобы гарантировать симметрию и линейность характеристик во всем диапазоне выходных напряжений

Скачать PDF

Другие материалы из основного документа

• Статья «Учимся любить микросхемы высоковольтных операционных усилителей»
• Рисунок 1. В этой базовой схеме для увеличения размаха выходного сигнала низковольтного операционного усилителя используется пара комплементарных дискретных транзисторов

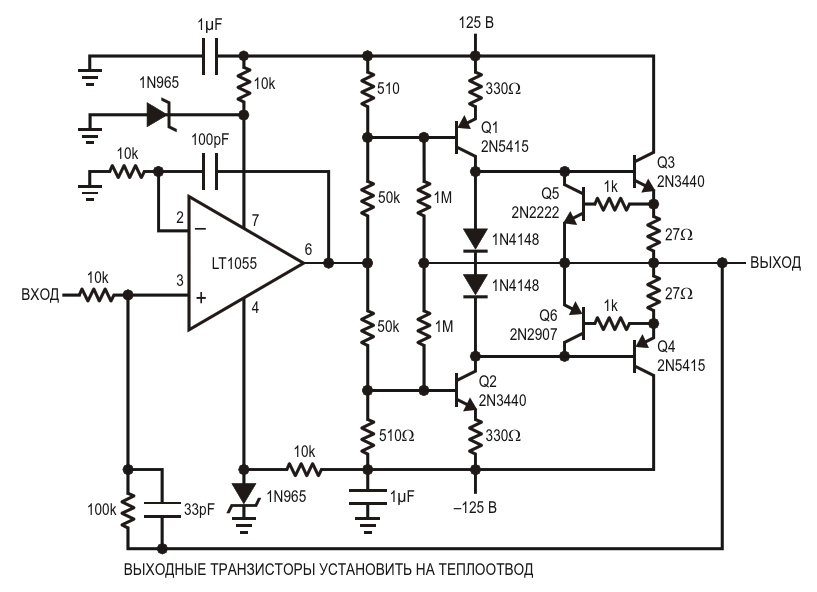

• Рисунок 2. Усовершенствованная схема увеличения размаха выходного сигнала требует существенно большего количества компонентов, чтобы гарантировать симметрию и линейность характеристик во всем диапазоне выходных напряжений
• Рисунок 3. Операционный усилитель OPA462 компании Texas Instruments может обеспечить размах выходного сигнала ±90 В при типовом токе нагрузки 30 мА
• Рисунок 4. 220-вольтовое устройство ADHV4702-1 компании Analog Devices может использовать симметричный или несимметричный источник питания
