Варианты схем генераторов коротких …
Варианты схем генераторов коротких импульсов с использованием: а) дифференцирующих RC-цепочек; б) газоразрядных или вакуумных разрядников; в) полупроводниковых приборов с S-образной вольтамперной характеристикой; г) микросхем
Авторы
Михаил Шустов
Основной документ
Статья «
Генераторы игольчатых импульсов и их применение
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
24 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Генераторы игольчатых импульсов и их применение
»

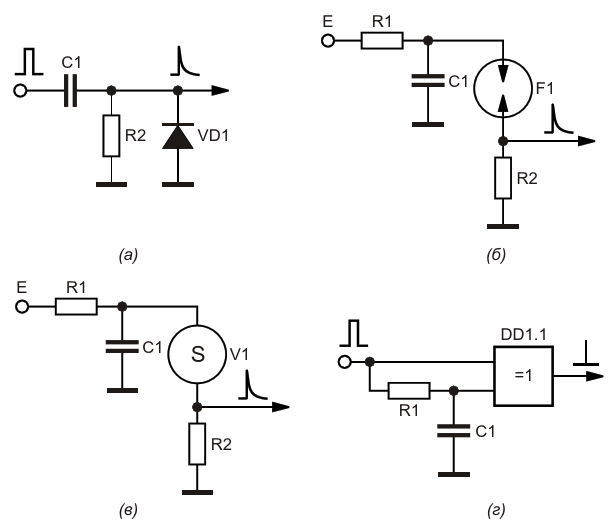

Рисунок 1. Варианты схем генераторов коротких импульсов с использованием: а) дифференцирующих RC-цепочек; б) газоразрядных или вакуумных разрядников; в) полупроводниковых приборов с S-образной вольтамперной характеристикой; г) микросхем
Рисунок 3. Структурная схема формирователя частотный модуляции импульсных сигналов иглообразной формы и их демодуляции с использованием D-триггера и фильтра нижних частот
Рисунок 5. Формирование импульсов иглообразной формы из прямоугольных импульсов модулирующего устройства и восстановление формы исходных сигналов на приемной стороне: ГПИ/ШИМ - генератор прямоугольных импульсов или широтно-импульсный модулятор; F1 - частота импульсо
Рисунок 6. Вариант осуществления частотно-импульсный модуляции сигналов иглообразной формы
Рисунок 7. Амплитудный модулятор импульсов иглообразной формы
Рисунок 8. Вариант амплитудного модулятора импульсов иглообразной формы с использованием аналогового коммутатора
