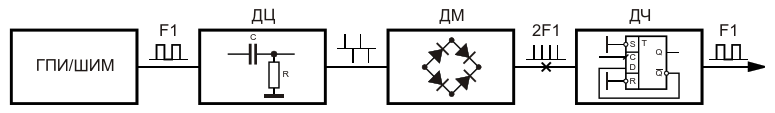

Формирование импульсов иглообразной формы из прямоугольных импульсов модулирующего устройства и восстановление формы исходных сигналов на приемной стороне: ГПИ/ШИМ - генератор прямоугольных импульсов или широтно-импульсный модулятор; F1 - частота импульсо
| Авторы | Михаил Шустов |
| Основной документ | Статья «Генераторы игольчатых импульсов и их применение» |
| Описание | Рисунок 5 |
| Формат / Размер файла | PDF / 15 Кб |
| Язык документа | русский |
