При таком использовании источника-измерителя, заземление LO на стороне тестируемого устройства, напрямую либо через ёмкость, не приводит к протеканию паразитных токов через LO провод

Скачать PDF

Другие материалы из основного документа

• Статья «Разбираемся с заземлением, экранированием и защитой от утечек в высокоомных приложениях. Часть 2 - Практические методы экранирования и заземления»
• Рисунок 4. Иллюстрация создания тока синфазной помехи компонентами питающей сети, а также протекания через ёмкости изоляции переменных токов, вызываемых извне
• Рисунок 5а. С одним источником-измерителем, заземление тестируемого устройства либо напрямую, либо через ёмкость может создать путь для протекания тока через LO провод

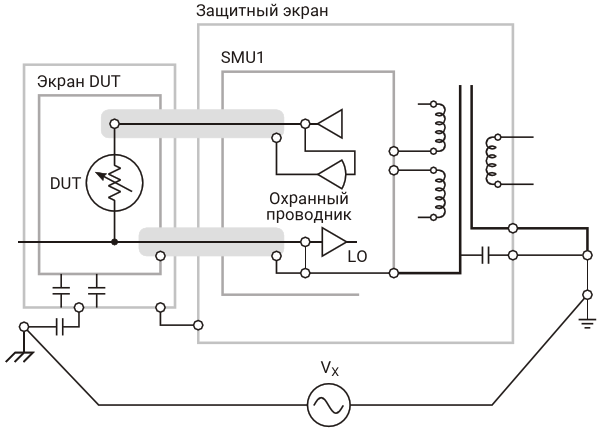

• Рисунок 5б. При таком использовании источника-измерителя, заземление LO на стороне тестируемого устройства, напрямую либо через ёмкость, не приводит к протеканию паразитных токов через LO провод
• Рисунок 5в. С одним источником-измерителем, заземление экрана с прибором через резистор не приводит к паразитным токам в LO проводе
• Рисунок 5г. С двумя источниками-измерителями 4-проводные линии компенсируют ток, протекающий в проводах из-за использования двух разных точек заземления
