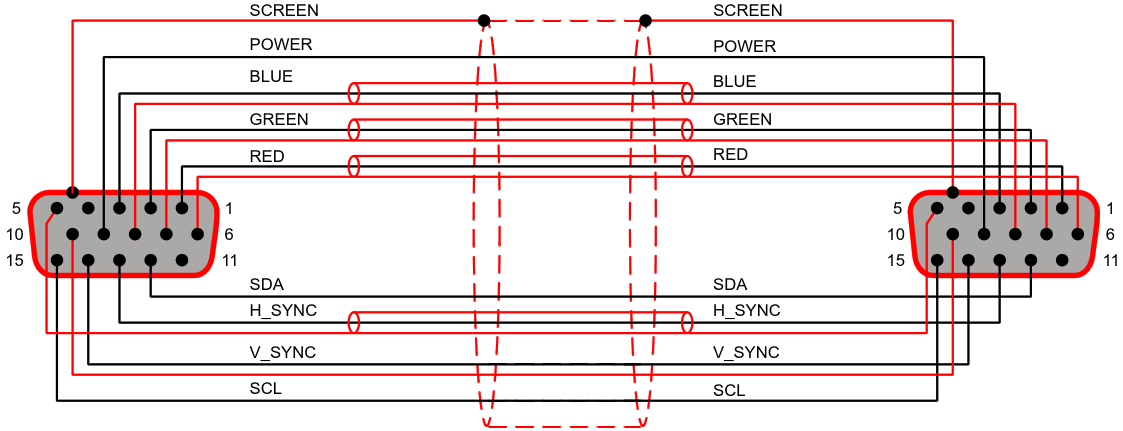

Схема специализированного SVGA-кабеля (красным цветом показаны цепи, связанные с общим проводом)

Авторы	Александр Русу - Одесса
Основной документ	Статья «SVGA-удлинитель на основе витой пары. Часть 1 - Особенности передачи SVGA-сигналов»
Описание	Рисунок 4
Формат / Размер файла	PDF / 117 Кб
Язык документа	русский

SiC-компоненты от ведущих китайских производителей

Другие материалы из основного документа

Статья «SVGA-удлинитель на основе витой пары. Часть 1 - Особенности передачи SVGA-сигналов»

Рисунок 3. Схема полнофункционального SVGA-соединителя на основе кабеля FTP или STP, позволяющего передать сигналы на небольшие расстояния
Рисунок 4. Схема специализированного SVGA-кабеля (красным цветом показаны цепи, связанные с общим проводом)
Рисунок 5. Принцип согласования несимметричного канала SVGA с симметричной линией витой пары
Рисунок 6. Схема SVGA-удлинителя на основе витой пары (при использовании неэкранированного кабеля UTP экран кабеля не подключается)
