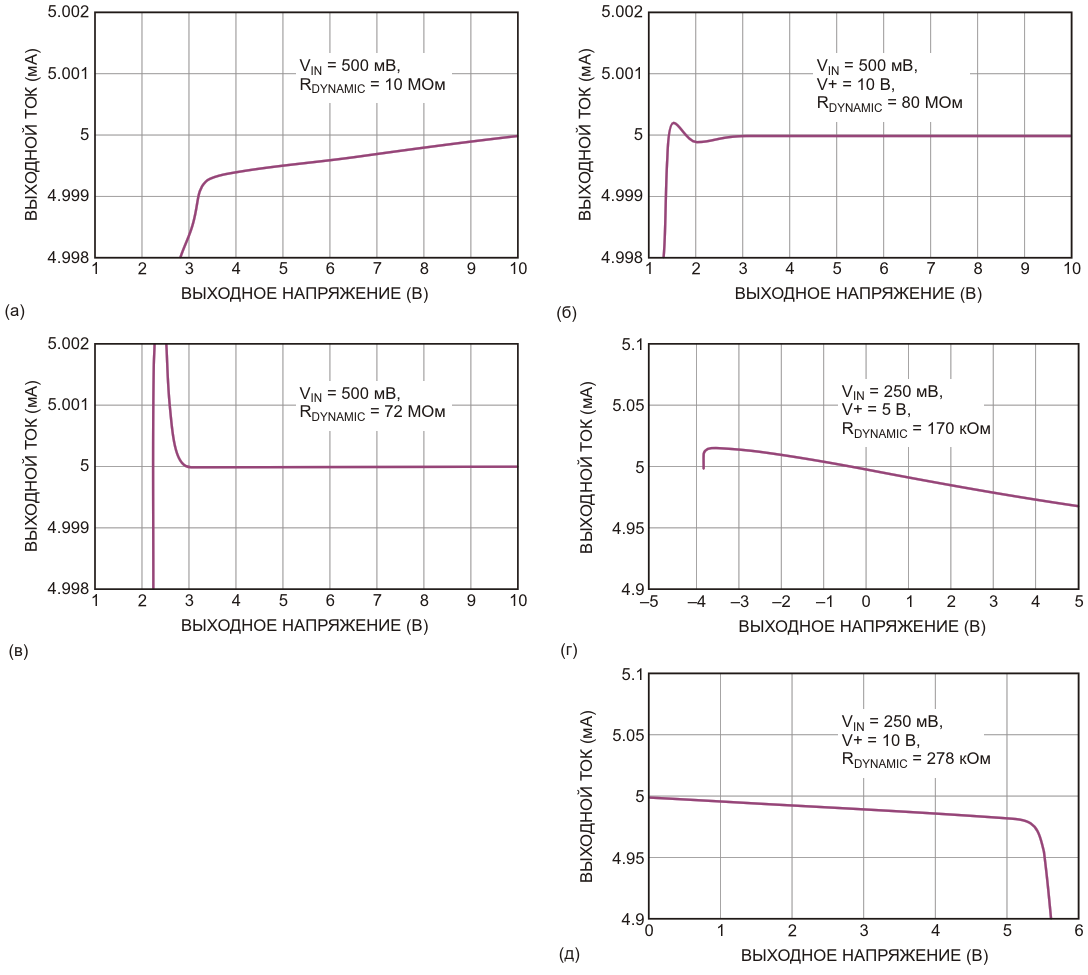

На этих графиках показаны зависимости выходного тока от выходного напряжения для схем на Рисунке 1. Обратите внимание, что для схем (б) и (в) характеристики динамического выходного сопротивления очень похожи на характеристику идеального источника тока: ΔV
