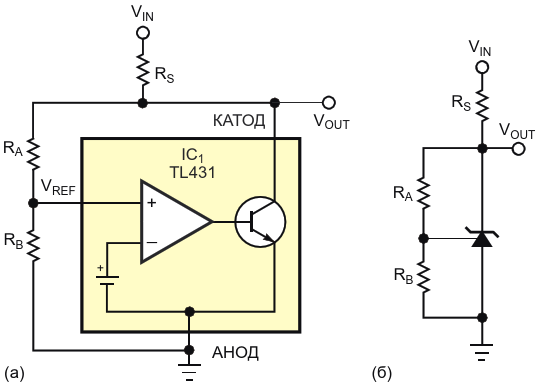

Внутреннее устройство TL431 достаточно сложное (а), однако для использования микросхемы в качестве параллельного стабилизатора нужно всего три внешних резистора (б)

Скачать PDF

Другие материалы из основного документа

• Статья «Шунтовой регулятор служит недорогим операционным усилителем в источнике питания»
• Рисунок 1. Внутреннее устройство TL431 достаточно сложное (а), однако для использования микросхемы в качестве параллельного стабилизатора нужно всего три внешних резистора (б)
• Рисунок 2. TL431 заменяет более дорогой операционный усилитель в цепи обратной связи ШИМ этого источника питания
