В этой схеме, расширяющей базовую конфигурацию, 12 кнопок подключены лишь к четырем линиям ввода/вывода микроконтроллера

Авторы	Kartik Joshi
Основной документ	Статья «Новая схема интерфейса клавиатуры использует меньше выводов микропроцессора»
Описание	Рисунок 2
Формат / Размер файла	PDF / 23 Кб
Язык документа	русский

Аккумуляторы INR21700 от EVE Energy со стандартной и увеличенной емкостью

Другие материалы из основного документа

Статья «Новая схема интерфейса клавиатуры использует меньше выводов микропроцессора»

Рисунок 1. Взяв за основу эту базовую конфигурацию, усовершенствованный интерфейс клавиатуры можно масштабировать по мере необходимости

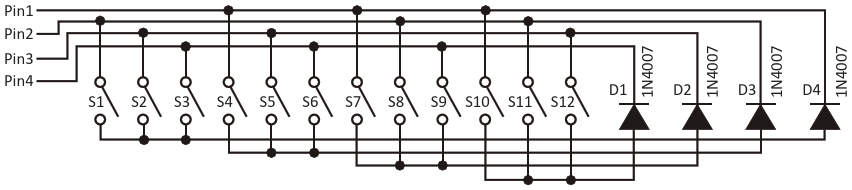

Рисунок 2. В этой схеме, расширяющей базовую конфигурацию, 12 кнопок подключены лишь к четырем линиям ввода/вывода микроконтроллера
Рисунок 3. Схема с 12 кнопками может использоваться для подключения цифровой клавиатуры к микроконтроллеру, в данном случае к ATmega8
