Трехступенчатые фазовращатели с шагом сдвига фаз на 60 градусов

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Цифровые фазовращатели с шагом сдвига фаз на 180/n градусов, где n=1,2,3…»
Описание	Рисунок 3
Формат / Размер файла	PDF / 11 Кб
Язык документа	русский

Инновационные элементы питания GP: зарядись энергией в КОМПЭЛ!

Другие материалы из основного документа

Статья «Цифровые фазовращатели с шагом сдвига фаз на 180/n градусов, где n=1,2,3…»

Рисунок 1. Одноступенчатый фазовращатель с шагом сдвига фаз на 180 градусов
Рисунок 2. Двухступенчатые фазовращатели с шагом сдвига фаз на 90 градусов

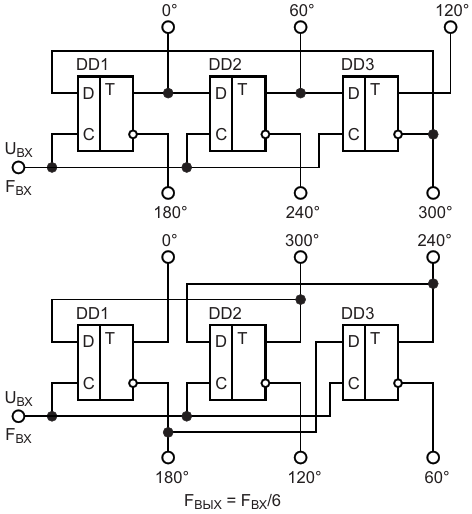

Рисунок 3. Трехступенчатые фазовращатели с шагом сдвига фаз на 60 градусов
Рисунок 4. Четырехступенчатые фазовращатели с шагом сдвига фаз на 45 градусов
Рисунок 5. n-ступенчатый фазовращатель с шагом сдвига фаз на 180/n градусов и его условное графическое обозначение
Рисунок 6. Фазовращатели с перекрытием и без перекрытия фаз с шагом их сдвига 120 градусов, а также их условное графическое обозначение
Рисунок 7. Двухъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 90 градусов
Рисунок 8. Трёхъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 45 градусов
Рисунок 9. Двухъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 40 градусов
Рисунок 10. Двухъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 40 градусов
Рисунок 11. Двухъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 22.5 градусов
