Для использования твердотельного реле в качестве устройства защиты от повышенного выходного напряжения в этой схеме требуется всего несколько внешних компонентов

Скачать PDF

Другие материалы из основного документа

• Статья «Схемы защиты выходов от перенапряжения»
• Рисунок 1. Обычным способом защиты от перенапряжения является добавление последовательных резисторов к выходному узлу и ограничительных диодов, подключаемых к шинам питания или другим напряжениям, запирающим диоды
• Рисунок 2. Эта схема работает как биполярный источник тока, когда падение напряжения на истоковом резисторе R₆ становится больше, чем пороговое напряжение затворов MOSFET Q₁ и Q₂, работающих в режиме обеднения, тем самым, ограничивая
• Рисунок 3. Эта последовательная схема защиты отключает выход усилителя с помощью последовательно включенного высоковольтного твердотельного реле

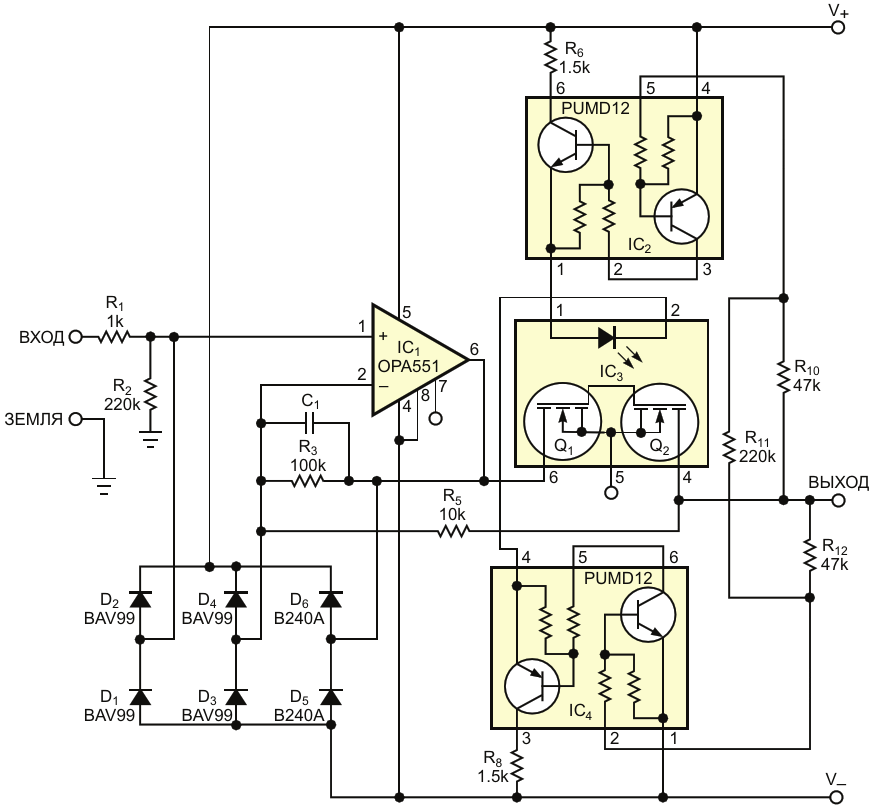

• Рисунок 4. Для использования твердотельного реле в качестве устройства защиты от повышенного выходного напряжения в этой схеме требуется всего несколько внешних компонентов
