Варианты повторителей напряжения для управления параметрами RLC-элементов

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Электронные регуляторы параметров RLC-элементов»
Описание	Рисунок 3
Формат / Размер файла	PDF / 20 Кб
Язык документа	русский

K12T(M) – новые PoL-стабилизаторы от MORNSUN для питания процессоров и иных компонентов в архитектуре распределенного питания

Другие материалы из основного документа

Статья «Электронные регуляторы параметров RLC-элементов»

Рисунок 1. Управление параметрами RLC-элементов (Z-элементов) с использованием: (а) эффекта Миллера; (б) повторителя напряжения, в цепь обратной связи которого через регулятор коэффициента передачи включен R-, L- или C-элемент; (в) повторителя напряжения с регулятор
Рисунок 2. Управление параметрами RLC-элементов с использованием: (а) высокочастотной или (б) широтно-импульсной коммутации Z-элемента

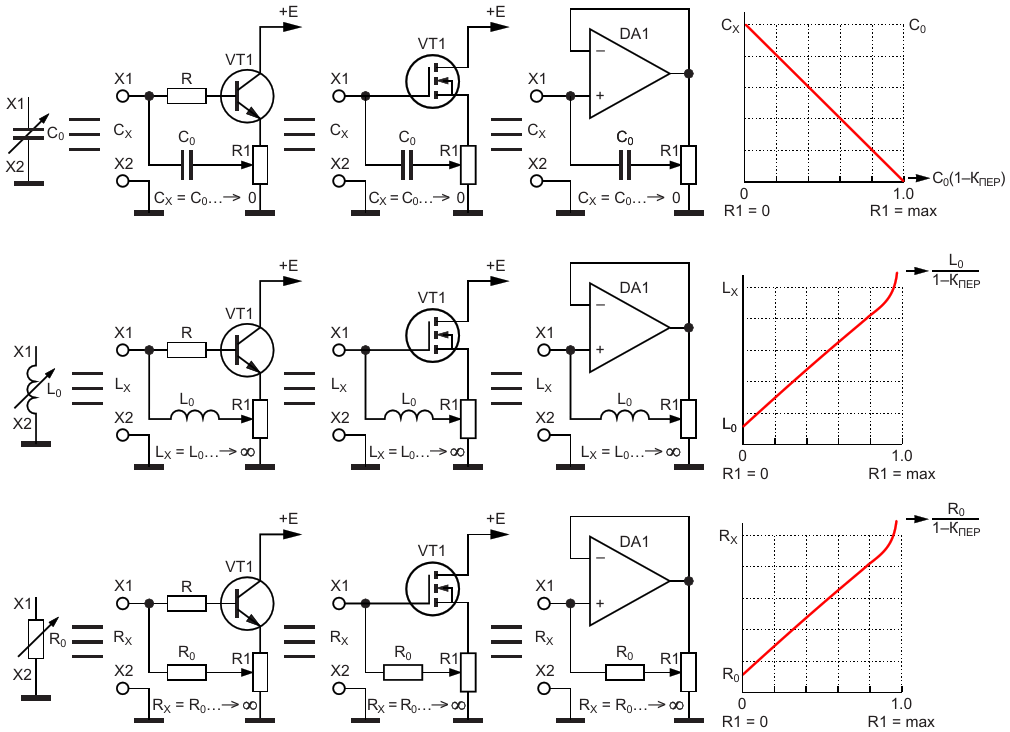

Рисунок 3. Варианты повторителей напряжения для управления параметрами RLC-элементов
