Фильтр верхних частот с использованием аналога конденсатора переменной емкости Дж. Гаона

Скачать PDF

Другие материалы из основного документа

• Статья «Электронные регуляторы параметров RLC-элементов»
• Рисунок 1. Управление параметрами RLC-элементов (Z-элементов) с использованием: (а) эффекта Миллера; (б) повторителя напряжения, в цепь обратной связи которого через регулятор коэффициента передачи включен R-, L- или C-элемент; (в) повторителя напряжения с регулятор
• Рисунок 2. Управление параметрами RLC-элементов с использованием: (а) высокочастотной или (б) широтно-импульсной коммутации Z-элемента
• Рисунок 3. Варианты повторителей напряжения для управления параметрами RLC-элементов

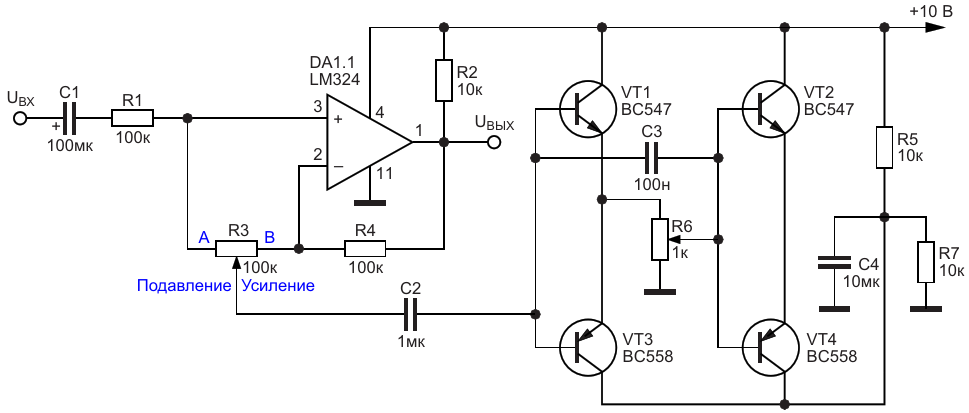

• Рисунок 4. Фильтр верхних частот с использованием аналога конденсатора переменной емкости Дж. Гаона
