Эта простая схема источника тока обеспечивает высокую точность с помощью единственного резистора за счет плавающих источников питания выходного каскада. Как покажет проверка на веб-сайте вашего любимого дистрибьютора, двухканальные изолированные DC/DC пре

Скачать PDF

Другие материалы из основного документа

• Статья «Простой точный источник двунаправленного тока»
• Рисунок 1. Классическая улучшенная схема Хауленда используется в качестве двунаправленного источника тока для заземленных нагрузок. Для достижения высокой точности и хороших характеристик эта схема требует строгого подбора и согласования номиналов компонентов

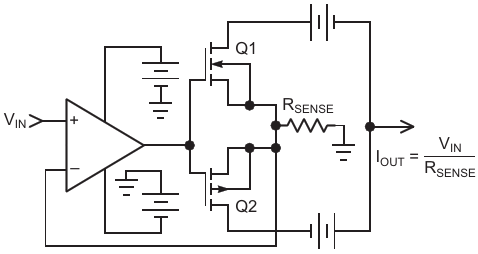

• Рисунок 2. Эта простая схема источника тока обеспечивает высокую точность с помощью единственного резистора за счет плавающих источников питания выходного каскада. Как покажет проверка на веб-сайте вашего любимого дистрибьютора, двухканальные изолированные DC/DC пре
• Рисунок 3. Реальная схема, использованная при тестировании источника тока для заземленной нагрузки. 50-омные резисторы в истоках транзисторов Q1 и Q2 устраняют звон MOSFET при быстрых переходах. В эту схему включен транзистор Q3 умножителя напряжения затвор-исток, о
• Рисунок 4. Выходная ошибка схемы на Рисунке 3 в диапазоне токов ±10 мА
• Рисунок 5. Тестовые схемы для сравнения динамических характеристик Простого источника (вверху) и схемы Хауленда (внизу). Выходной сигнал наблюдался на резисторе R_TEST
• Рисунок 8. Простейшая возможная реализация токового выхода в этой схеме с более низким выходным сопротивлением и ограниченными выходными характеристиками. Кроме того, необходимо будет проверить работоспособность выбранного операционного усилителя в этой схеме, так к
