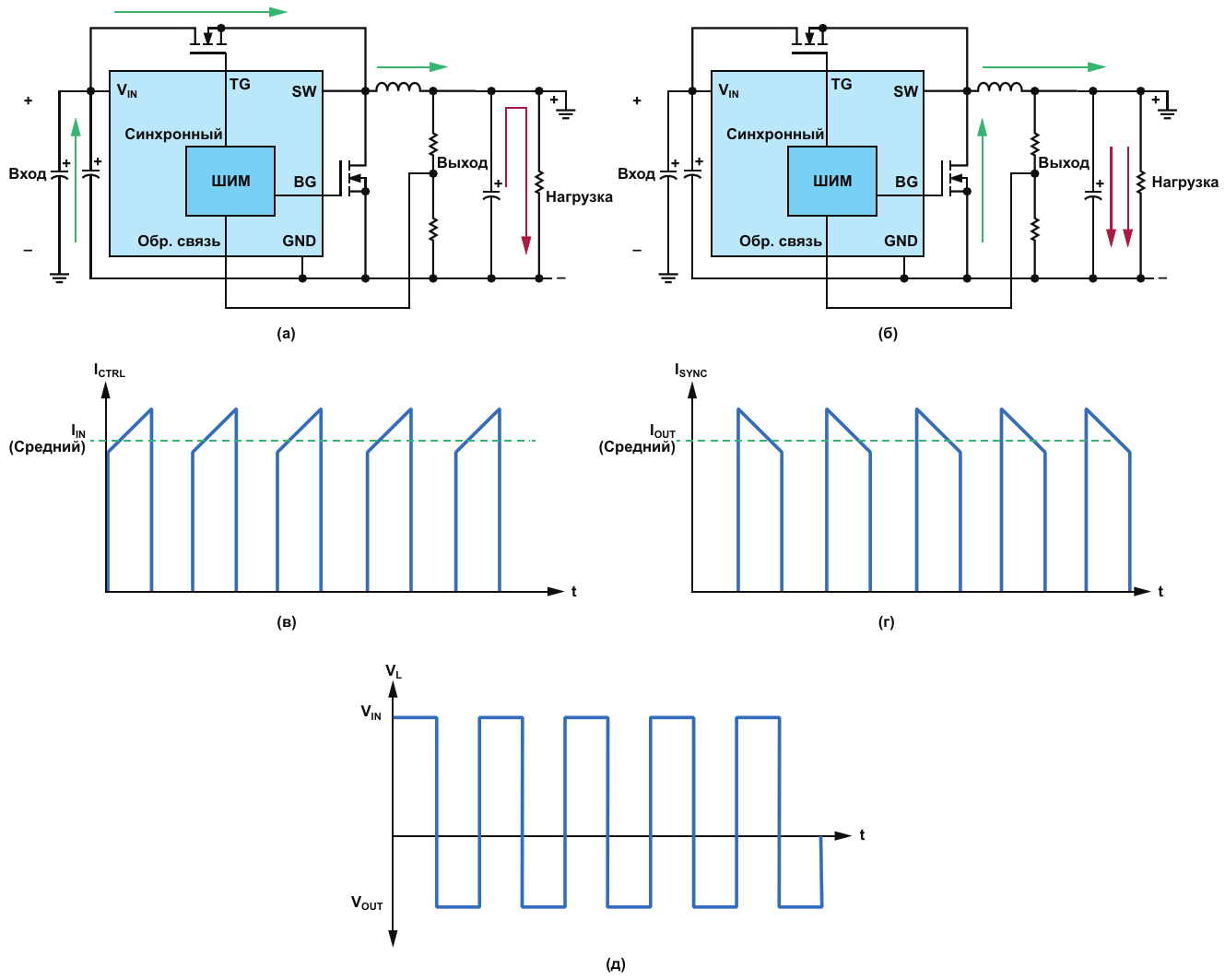

(а) - Ток во время включения, (б) - ток во время выключения, (в) - ток через верхний управляющий MOSFET (I_CTR), (г) - ток через нижний MOSFET синхронного выпрямителя (I_SYNC) и (д) - напряжение на дросселе

Авторы	Anthony Serquiña, Jhun Rennel Sanchez
Основной документ	Статья «Как создать двуполярный источник питания для автоматического тестового оборудования»
Описание	Рисунок 5
Формат / Размер файла	PDF / 20 Кб
Язык документа	русский
