Моделирование электрических процессов в последовательной RC-цепи с периодически коммутируемым конденсатором

Скачать PDF

Другие материалы из основного документа

• Статья «Импульсное регулирование тока в цепи с гасящим конденсатором»
• Рисунок 1. Питание лампы накаливания (активной нагрузки) от сети переменного тока через: а) гасящий конденсатор C1; б) гасящий конденсатор C1 и электрический разрядник F1

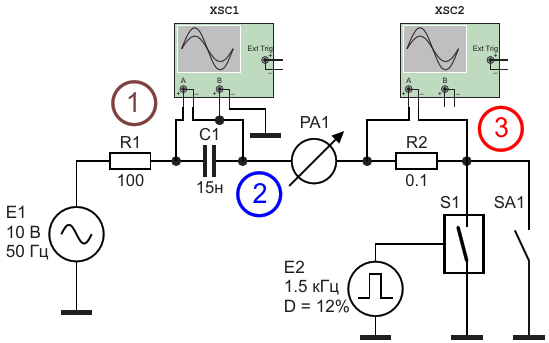

• Рисунок 2. Моделирование электрических процессов в последовательной RC-цепи с периодически коммутируемым конденсатором
• Рисунок 3. Осциллограммы напряжения: 1 - на обкладках конденсатора C1; 2 - в точке соединения конденсатора C1 и измерителя тока PA1; 3 - на резисторе R2 (пунктир - огибающая кривая)
• Рисунок 4. Зависимость тока в цепи коммутатора от частоты коммутации при коэффициенте заполнения импульсов 12%. Локальный минимум отмечается на частоте 100 Гц
• Рисунок 5. Зависимость тока в цепи коммутатора от коэффициента заполнения импульсов (КЗИ) при частоте коммутации 125 Гц
• Рисунок 6. Вариант коммутатора на биполярных транзисторах
