Структурная схема устройства для …
Структурная схема устройства для многоканальной трансляции цифровой информации по двухпроводной линии
Авторы
Михаил Шустов - Томск
Основной документ
Статья «
Многоканальная одновременная передача цифровой информации по двухпроводной линии
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
14 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Многоканальная одновременная передача цифровой информации по двухпроводной линии
»

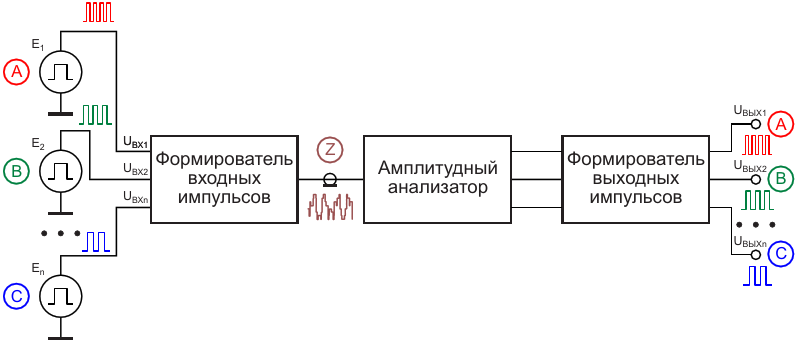

Рисунок 1. Структурная схема устройства для многоканальной трансляции цифровой информации по двухпроводной линии
Рисунок 2. Устройство для одновременной передачи цифровой информации от двух источников по двухпроводной линии (растущий столбик). Нагрузочные резисторы компараторов, если они необходимы, не показаны
Рисунок 3. Устройство для одновременной передачи цифровой информации от трех источников по двухпроводной линии (бегущая точка). Нагрузочные резисторы компараторов, если они необходимы, не показаны
Рисунок 4. Диаграммы цифровых сигналов, снимаемых раздельно с выходов формирователя входных ранжированных сигналов (a = 1, b = 2 и c = 4 В); их суммарный вид во времени (Z) и вид восстановленных цифровых сигналов (A, B, C) на выходах устройства
