Базовая схема измерения тока на стороне нижней шины питания с измерительным резистором на основе медной дорожки печатной платы с температурной компенсацией

Скачать PDF

Другие материалы из основного документа

• Статья «Измерение тока: дорожки печатной платы или резисторы»

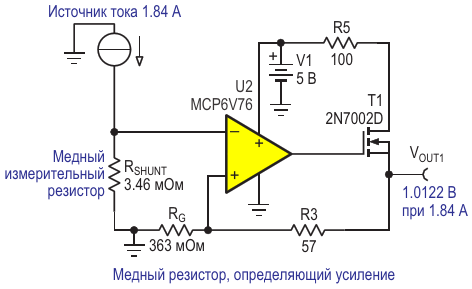

• Рисунок 1. Базовая схема измерения тока на стороне нижней шины питания с измерительным резистором на основе медной дорожки печатной платы с температурной компенсацией
• Рисунок 2. Вот как выглядит общий чертеж предполагаемых дорожек токоизмерительного резистора и резистора, определяющего усиление
• Рисунок 4. Схема на основе датчика с усилителем тока иллюстрирует измерение тока на стороне верхней шины
• Рисунок 5. В специальной схеме измерения тока используется токоизмерительный усилитель
