В этой версии ждущего мультивибратора с перезапуском, основанного на буфере с триггером Шмитта, буфер с активным низким уровнем удерживает времязадающий конденсатор C в разряженном состоянии

Скачать PDF

Другие материалы из основного документа

• Статья «Добавьте функцию триггера Шмитта в ПЛИС и вентильные матрицы»
• Рисунок 1. Используйте часть программируемого логического устройства или вентильной матрицы для реализации буфера с триггером Шмитта (а), добавив два (б) или четыре внешних резистора (в)
• Рисунок 2. Добавьте резистор и конденсатор к базовому буферу с триггером Шмитта, чтобы создать недорогой генератор

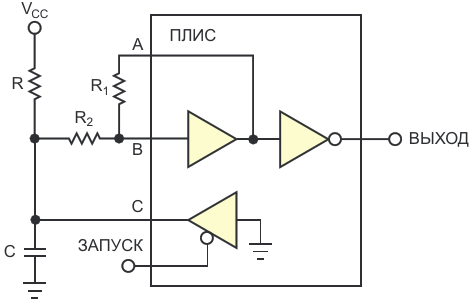

• Рисунок 3. В этой версии ждущего мультивибратора с перезапуском, основанного на буфере с триггером Шмитта, буфер с активным низким уровнем удерживает времязадающий конденсатор C в разряженном состоянии
• Рисунок 4. Логический элемент «И-НЕ» блокирует импульсы запуска, образуя ждущий мультивибратор без перезапуска
• Рисунок 5. Используйте триггер Шмитта для устранения дребезга контактов переключателя
