Логический элемент «И-НЕ» блокирует импульсы запуска, образуя ждущий мультивибратор без перезапуска

Авторы	Stefan Roche
Основной документ	Статья «Добавьте функцию триггера Шмитта в ПЛИС и вентильные матрицы»
Описание	Рисунок 4
Формат / Размер файла	PDF / 11 Кб
Язык документа	русский

Датчики давления азиатских производителей

Другие материалы из основного документа

Статья «Добавьте функцию триггера Шмитта в ПЛИС и вентильные матрицы»

Рисунок 1. Используйте часть программируемого логического устройства или вентильной матрицы для реализации буфера с триггером Шмитта (а), добавив два (б) или четыре внешних резистора (в)
Рисунок 2. Добавьте резистор и конденсатор к базовому буферу с триггером Шмитта, чтобы создать недорогой генератор
Рисунок 3. В этой версии ждущего мультивибратора с перезапуском, основанного на буфере с триггером Шмитта, буфер с активным низким уровнем удерживает времязадающий конденсатор C в разряженном состоянии

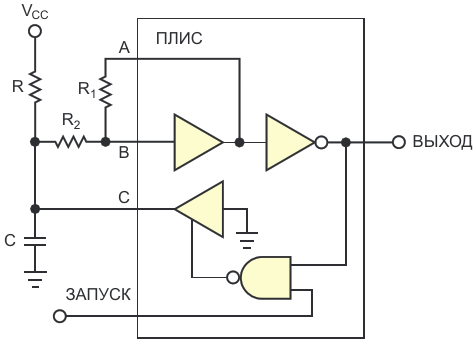

Рисунок 4. Логический элемент «И-НЕ» блокирует импульсы запуска, образуя ждущий мультивибратор без перезапуска
Рисунок 5. Используйте триггер Шмитта для устранения дребезга контактов переключателя
