Дополнительные элементы схемы на Рисунке 2 решают проблему отслеживания входа нарастающим фронтом выходного напряжения. Однако задний фронт по-прежнему отслеживает входное напряжение
| Авторы | William Lepkowski |
| Основной документ | Статья «Использование LDO регулятора в качестве супервизора питания» |
| Описание | Рисунок 3 |
| Формат / Размер файла | PDF / 78 Кб |
| Язык документа | русский |
Другие материалы из основного документа
- Статья «Использование LDO регулятора в качестве супервизора питания»
- Рисунок 1. При прямом соединении вывода разрешения LDO регулятора с нестабилизированным входным напряжением выходное напряжение на интервалах включения и выключения отслеживает входное напряжение
- Рисунок 2. В качестве альтернативы прямому соединению вывода разрешения регулятора с его входом для задержки времени включения регулятора в этой «традиционной» модификации используются резистор и конденсатор. Диод устраняет задержку выключения питания

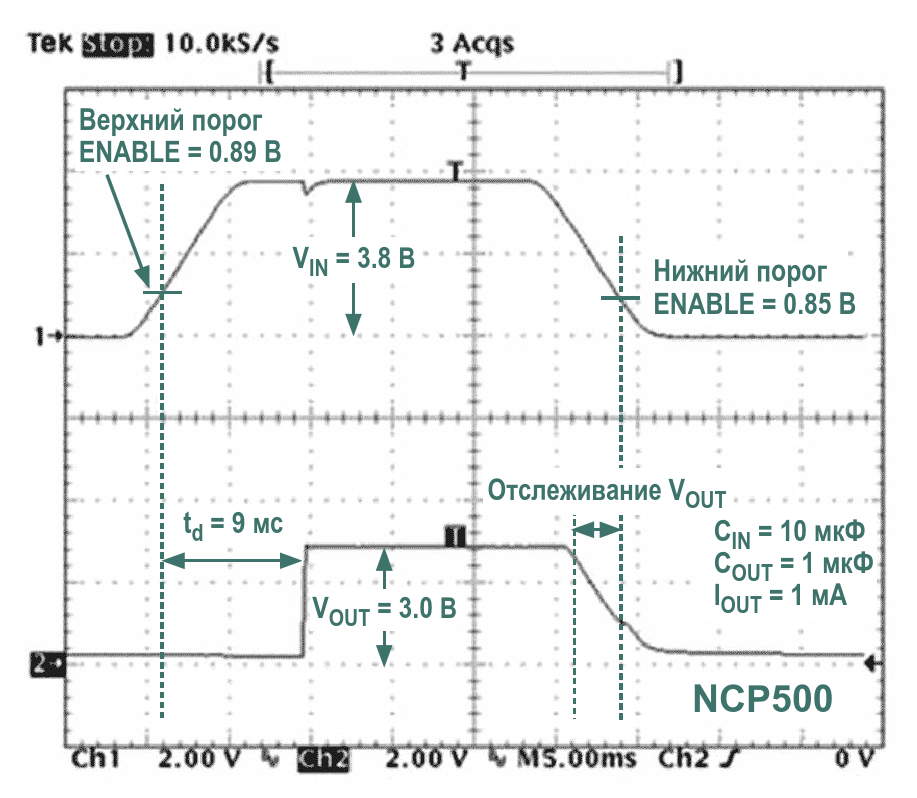

- Рисунок 3. Дополнительные элементы схемы на Рисунке 2 решают проблему отслеживания входа нарастающим фронтом выходного напряжения. Однако задний фронт по-прежнему отслеживает входное напряжение
- Рисунок 4. Резистор R2 увеличивает пороговое напряжение переключения вывода разрешения
- Рисунок 5. Добавление резистора R2 в схеме на Рисунке 3 решает проблему спада напряжения, и выключение происходит немедленно после того, как входное напряжение становится слишком низким. Выход регулятора включается только после того, как напряжение на его
