Резистор R2 увеличивает пороговое …
Резистор R2 увеличивает пороговое напряжение переключения вывода разрешения
Авторы
William Lepkowski
Основной документ
Статья «
Использование LDO регулятора в качестве супервизора питания
»
Описание
Рисунок 4
Формат / Размер файла
PDF
/
15 Кб
Язык документа
английский
Скачать PDF
Другие материалы из основного документа
Статья «
Использование LDO регулятора в качестве супервизора питания
»
Рисунок 1. При прямом соединении вывода разрешения LDO регулятора с нестабилизированным входным напряжением выходное напряжение на интервалах включения и выключения отслеживает входное напряжение
Рисунок 2. В качестве альтернативы прямому соединению вывода разрешения регулятора с его входом для задержки времени включения регулятора в этой «традиционной» модификации используются резистор и конденсатор. Диод устраняет задержку выключения питания
Рисунок 3. Дополнительные элементы схемы на Рисунке 2 решают проблему отслеживания входа нарастающим фронтом выходного напряжения. Однако задний фронт по-прежнему отслеживает входное напряжение

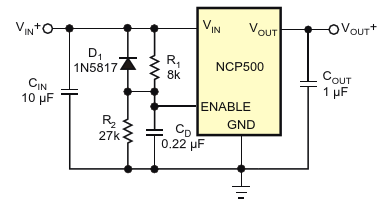

Рисунок 4. Резистор R2 увеличивает пороговое напряжение переключения вывода разрешения
Рисунок 5. Добавление резистора R2 в схеме на Рисунке 3 решает проблему спада напряжения, и выключение происходит немедленно после того, как входное напряжение становится слишком низким. Выход регулятора включается только после того, как напряжение на его
