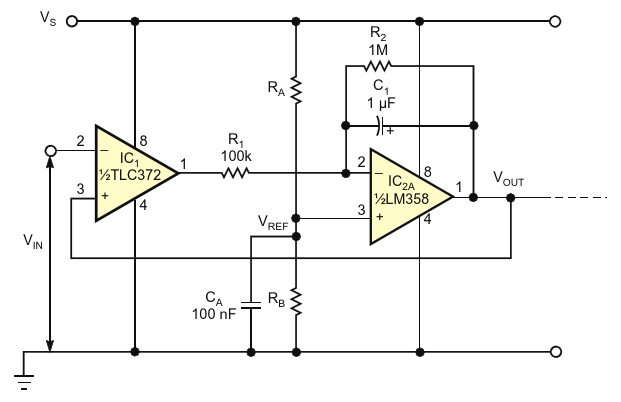

Для работы с одним источником питания в этой версии пикового детектора резисторами RA и RB устанавливается опорное напряжение.
| Авторы | Anthony Smith |
| Основной документ | Статья «Недорогой пиковый детектор из небольшого количества компонентов» |
| Описание | Рисунок 4 |
| Формат / Размер файла | PDF / 19 Кб |
| Язык документа | русский |
