Эта схема обеспечивает ограничение входного сигнала в диапазоне, регулируемом от ±1 В до ±10 В

Основной документ	Статья «Схема биполярного ограничителя с регулируемым порогом»
Описание	Рисунок 1
Формат / Размер файла	PDF / 22 Кб
Язык документа	русский

Другие материалы из основного документа

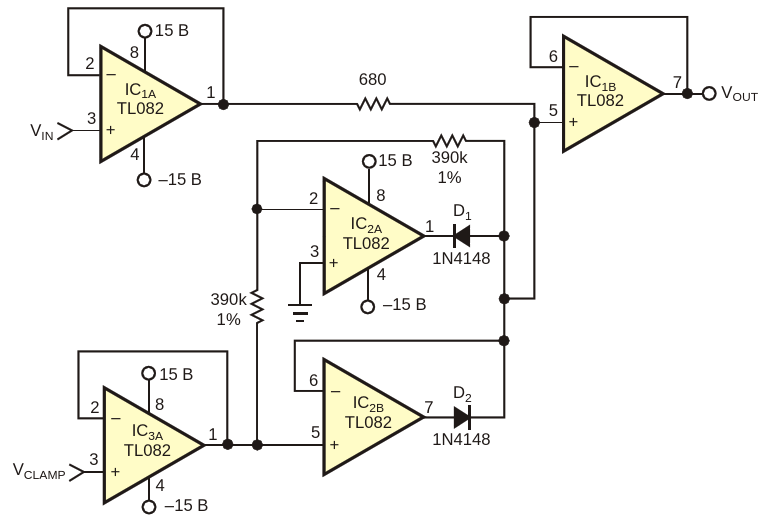

Рисунок 1. Эта схема обеспечивает ограничение входного сигнала в диапазоне, регулируемом от ±1 В до ±10 В
Рисунок 2. При напряжении V_CLAMP, равном -5 В, выходной сигнал надежно ограничивается на уровнях ±5 В
