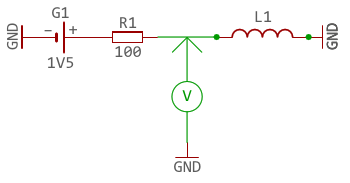

Контроль напряжения делителя авометром. L1 - проверяемая индуктивность. Если в индуктивности обрыв, авометр фактически подключен к источнику питания

Авторы	Шелевой К.Д
Основной документ	Статья «Универсальное устройство на микроконтроллере для проверки якоря и статора электроинструмента»
Описание	Рисунок 4
Формат / Размер файла	PDF / 7 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 4. Контроль напряжения делителя авометром. L1 - проверяемая индуктивность. Если в индуктивности обрыв, авометр фактически подключен к источнику питания
