Выход этой схемы отслеживает …
Выход этой схемы отслеживает и индицирует наибольшее из трех входных напряжений и может управлять ленточным самописцем или аварийным компаратором
Авторы
Ezio Rizzo, Vincenzo Pronzato
Основной документ
Статья «
Простая схема выбора наибольшего напряжения
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
35 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Простая схема выбора наибольшего напряжения
»

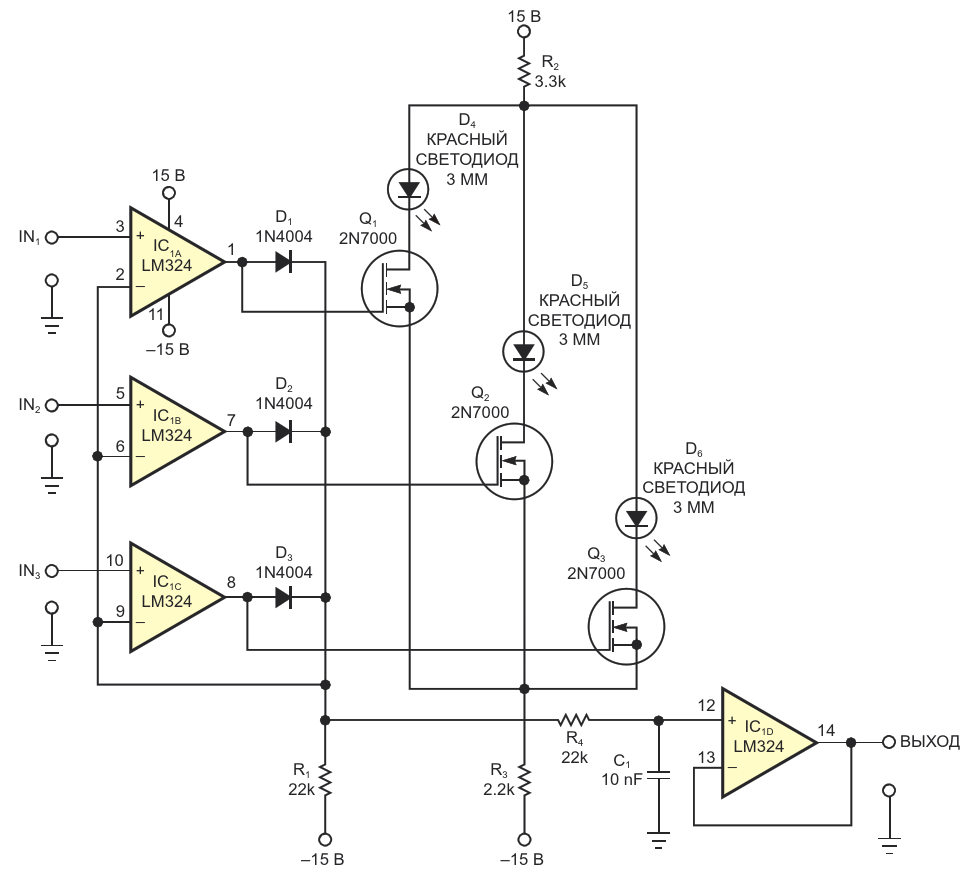

Рисунок 1. Выход этой схемы отслеживает и индицирует наибольшее из трех входных напряжений и может управлять ленточным самописцем или аварийным компаратором
Рисунок 2. Входные напряжения схемы представлены тремя синусоидальными сигналами разной частоты (нижние кривые), наибольший из которых создает ток, проходящий через R
2
(верхние кривые, где цветные горизонтальные сегменты соответствуют входам с наибольшими
